本文首要是讲开关电源任务技能的一些题目。开关情势电源（简称SMPS），又称互换式电源、开关变更器，是一种高频化电能转换装配，是电源供给器的一种。其功效是将一个位准的电压，透过差别情势的架构转换为用户端所需求的电压或电流。开关电源的输入多数是互换电源（比方市电）或是直流电源，而输入多数是须要直流电源的装备，比方小我电脑，而开关电源就停止二者之间电压及电流的转换。
开关电源差别于线性电源，开关电源操纵的切换晶体管多数是在全开情势（饱和区）及全闭情势（停止区）之间切换，这两个情势都有低耗散的特色，切换之间的转换会有较高的耗散，但时候很短，是以比拟节流动力，发生废热较少。抱负上，开关电源自身是不会耗损电能的。电压稳压是透过调剂晶体管导通及断路的时候来到达。相反的，线性电源在发生输入电压的进程中，晶体管任务在缩小区，自身也会耗损电能。开关电源的高转换效力是其一大长处，并且由于开关电源任务频次高，能够利用小尺寸、轻分量的变压器，是以开关电源也会比线性电源的尺寸要小，分量也会比拟轻。
若电源的高效力、体积及分量是斟酌重点时，开关电源比线性电源要好。不过开关电源比拟庞杂，外部晶体管会频仍切换，若切换电流尚加以处置，能够会发生噪声及电磁搅扰影响其余装备，并且若开关电源不出格设想，其电源功率因数能够不高。
1. 变压器图纸、PCB、道理图这三者的变压器飞线位号需分歧。
来由：安规认证请求这是良多工程师在请求安规认证提交材料时会犯的一个弊端。
2.X电容的泄放电阻需放两组。
来由：UL62368、CCC认证请求断开一组电阻再测试X电容的残留电压。良多老手会犯的一个毛病，批改的方法只能从头改PCBLayout，华侈本身和推销打样的时候。
3.变压器飞线的PCB孔径需斟酌到最大飞线直径，须要是预留两组一大一小的PCB孔。

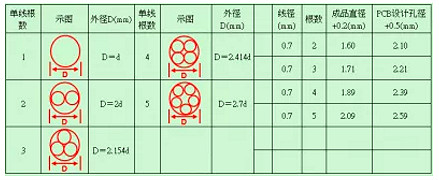

来由：防止组装坚苦或过炉空焊题目。由于安规请求认证凡是会有一个系列，比方说24W请求一个系列，此中包罗4.2V-36V电压段，输入高压4.2V大电流和高压36V小电流的飞线线径是不一样的。多根飞线直径计较参考以下表格：
4.输入的DC线材的PCB孔径需斟酌到最大线材直径。
来由：防止组装坚苦由于你的PCB能够会用在差别电流段上，比方5V/8A，和20V/2A，二者利用的线材是不一样的参考以下表格：
5.电路调试，OCP限流电阻多个并联的阻值要设想成一样。
来由：阻值越大的那颗电阻蒙受的功率越大。
6.电路设想，散热片引脚的孔做成长方形卵形(经历值：2*1mm)。
来由：防止组装坚苦卵形的孔便利散热器有个挪动的空间，这对组装和过炉长短常有利的。
7.电路调试，很是测试时，输入电压或OVP设想要小于60Vac(Vpk)/42.4Vdc(Vrms)。
来由：安规请求这个老手比拟轻易疏忽，以是请求认证的产物必然要做OVP测试，抓输入刹时波形。
8.电路设想，电解电容的防爆孔间隔大于2mm，卧式弯脚留1.5mm。
来由：品德晋升普通正轨公司都有这个请求，防爆孔的题目日本比拟正视，特别环境除外。
9.电路调试，输入有LC滤波的电路须要老化确认纹波，若是纹波很是请调剂环路。
来由：考证产物不变性这个很重要，我之前常常碰着这个题目，产线老化后测试纹波会变高，景象是环路震动。
10.电路调试，二极管并联时,应当测试一颗二极管毛病开路时,发生的很是(包含TO-220里的两颗二极管)。
来由：品德晋升小公司普通都不会做这个举措的，一款优异的产物是要经得起任何磨练的。
11.电路设想，若是PCB空间丰裕，请设想成通杀一切安规规范。
来由：削减PCB点窜次数。若是你某一产物是合适UL60335规范，哪天客户但愿知足UL1310，这时候你又得改PCBLayout拿去安规报备了，若是你画的板合适各种规范，前面的任务会轻松良多。
12.电路设想，对于ESD请设想成打仗±8KV/氛围±15KV规范。
来由：削减后续整改次数。像飞利浦如许的客户都请求ESD很是严的，传闻富士康的还须要到达±20KV，哪天有这类客户请求，你又得忙一段时候了。
13.电路设想，设想变压器时，VCC电压在轻载电压要大于IC的欠压关断电压值。判定空载VCC电压需大于芯片关断电压的5V摆布，同时确认满载时不能大于芯片过压掩护值。
14.电路设想，设想共用变压器需斟酌到利用最大输入电压时的VCC电压，高温时VCC有略微NOSIE会碰触OVP举措。若是你的产物9V-15V是共用一个变压器，请确认VCC电压和功率管耐压。
15.电路调试，Rcs与Ccs值不能过大，不然会形成VDS跨越最大耐压炸机。LEB前沿消隐时候设短了，比尖峰脉冲的时候还短，那就不结果了仍是会误判；
若是设长了，真实的过流来了起不到掩护的感化。Rcs与Ccs的RC值不可跨越1NS的Delay，不然输入短路时，Vds会比满载时还高，跨越MOSFET最大耐压就能够形成炸机。经历值1nS的Delay约即是1K对100PF，也即是100R对102PF。
16.画小板时，在小板引脚的90度拐角处增添一个圆形钻孔。

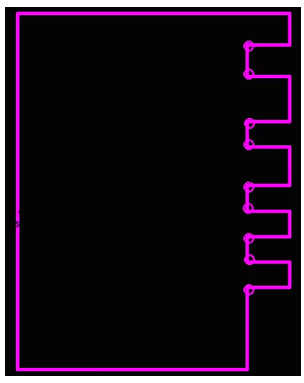

来由：便利组装，如图：
什物如图：
现实组装如图：
如许做能够使小板与PCB大板之间慎密贴合，不会有浮高景象。
17.电路设想，肖特基的散热片能够接到输入正极线路，如许铁封的肖特基就不必绝缘垫和绝缘粒。
18.电路调试，15W以上功率的RCD接收不要用1N4007，由于1N4007速率慢300uS，压降也大1.3V，老化进程中温度很高，轻易生效形成炸机。
19.电路调试，输入滤波电容的耐压致少需合适1.2倍余量，避勉量产有损坏景象。之前是犯了这个很初级的毛病，14.5V输入用16V耐压电容，量产有1%的电容生效不良。
20.电路设想，大电容或别的电容做成卧式时，底部若有跳线需放在负极电位，如许跳线能够不必穿套管，这个能够节流本钱。
