本文首要是先容电子元器件标记大全。电子元件（electronic component），是电子电路中的根基元素，凡是是个体封装，并具备两个或以上的引线或金属接点。电子元件须彼此毗连以组成一个具备特定功效的电子电路，比方：缩小器、无线电领受机、振荡器等，毗连电子元件罕见的体例之一是焊接到印刷电路板上。电子元件或许是零丁的封装（电阻器、电容器、电感器、晶体管、二极管等），或是各类差别庞杂度的群组，比方：集成电路（运算缩小器、排阻、逻辑门等）。
电路图是申明摹拟电子电路任务道理的，它用各类图形标记表现电阻器、电容器、开关、晶体管等什物，用线条把元器件和单位电路按任务道理的干系毗连起来。
标记详见图 ① 所示，此中：
（a）表现普通的阻值牢固的电阻器；
（b）表现半可调或微调电阻器；
（c）表现电位器；
（d）表现带开关的电位器。
电阻器的笔墨标记是“ R ”，电位器是“ RP ”，即在 R 的前面再加一个申明它有调理功效的字符“ P ”。
在某些电路中，对电阻器的功率有一定请求，可别离用图 1 中（e）、（f）、（g）、（h）所示标记来表现。
第 1 种是热敏电阻标记，热敏电阻器的电阻值是随外界温度而变更的。有的是负温度系数的，用 NTC 来表现；有的是正温度系数的，用 PTC 来表现。它的标记见图（ i ），用 θ 或 t° 来表现温度。它的笔墨标记是“ RT ”。
第 2 种是光敏电阻器标记，见图 1 （ j ），有两个斜向的箭头表现光芒。它的笔墨标记是“ RL ”。
第 3 种是压敏电阻器的标记。压敏电阻阻值是随电阻器两头所加的电压而变更的。标记见图 1 （k），用字符 U 表现电压。它的笔墨标记是“ RV ”。
这三种电阻器现实上都是半导体器件，但习气上咱们仍把它们看成电阻器。
第 4 种特别电阻器标记是表现早先呈现的保险电阻，它兼有电阻器和熔丝的感化。
当温度跨越 500℃ 时，电阻层敏捷剥落熔断，把电路堵截，能起到掩护电路的感化。它的电阻值很小，今朝在彩电顶用得良多。它的图形标记见图 1 （1），笔墨标记是“ R F ”。
详见图 ② 所示，此中：
（a）表现容量牢固的电容器；
（b）表现有极性电容器，比方各类电解电容器；
（c）表现容量可调的可变电容器；
（d）表现微调电容器；
（e）表现一个双连可变电容器。电容器的笔墨标记是 C 。

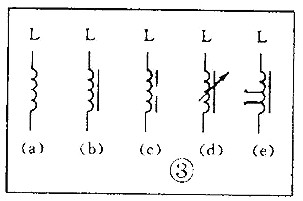

电感线圈在电路图中的图形标记见图 ③ 。此中：
（a）是电感线圈的普通标记；
（b）是带磁芯或铁芯的线圈；
（c）是铁芯有空隙的线圈；
（d）是带可调磁芯的可调电感；
（e）是有多个抽头的电感线圈；
电感线圈的笔墨标记是“ L ”。

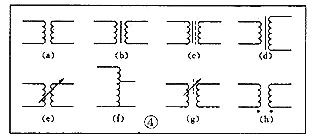

变压器的图形标记见图 ④ ，此中：
（a）是空芯变压器；
（b）是滋芯或铁芯变压器；
（c）是绕组间有屏障层的铁芯变压器；
（d）是次级有中间抽头的变压器；
（e）是耦合可变的变压器；
（f）是自耦变压器；
（g）是带可调磁芯的变压器；
（h）中的小圆点是变压器极性的标记。
送话器的标记见图 ⑤（ a ）（ b ）（ c ），此中：
（a）为普通送话器的图形标记；
（b）是电容式送话器；
（c）是压电晶体式送话器的图形标记。
送话器的笔墨标记是“ BM ”。
拾音器俗称电唱头。图 ⑤（d）是平面声唱头的图形标记，它的笔墨标记是“ B ”；
图 ⑤（e）是单声道录放音磁头的图形标记。若是是双声道平面声的，就在标记上加一个“ 2 ”字，见图（f）。
扬声器、耳机都是把电信号转换成声响的换能元件。耳机的标记见图 ⑤（g）。它的笔墨标记是“ B E ”。扬声器的标记见图 ⑤（h），它的笔墨标记是“ BL ”。
电子电路中经常须要停止电路的接通、断开或转换，这时候就要操纵接线元件。接线元件有两大类：一类是开关；另外一类是接插件。
1、开关的标记
在电机式开关中最少有一个动触点和一个静触点。当咱们用手扳动、鞭策或是扭转开关的机构，就可以够使动触点和静触点接通或断开，到达接通或断开电路的目标。
动触点和静触点的组合普通有 3 种：
a. 动合（常开）触点，标记见图 ⑥（a）；
b. 动断（常闭）触点，标记见图 ⑥（b）；
c. 动换（转换）触点，标记见图 ⑥（c）。
一个最简略的开关只需一组触点，而庞杂的开关就有好几组触点。
开关在电路图中的图形标记见图 ⑦ ，此中：
（a）表现普通手动开关；
（b）表现按钮开关，带一个动断触点；
（c）表现推拉式开关，带一组转换触点；图中把扳键画在触点下方，表现推拉的举措；
（d）表现扭转式开关，带 3 极同时动合的触点；
（e）表现推拉式 1×6 波段开关；
（f）表现扭转式 1×6 波段开关的标记。
开关的笔墨标记用“ S ”，对节制开关、波段开关可以或许用“ SA ”，对按钮式开关可以或许用“ SB ”。
2、接插件的标记

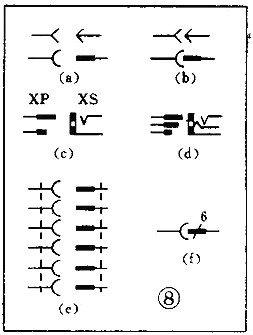

接插件的图形标记见图 ⑧ ，此中：
（a）表现一个插头和一个插座，（有两种表现体例）左侧表现插座，右侧表现插头；
（b）表现一个已拔出插座的插头；
（c）表现一个 2 极插头座，也称为 2 芯插头座；
（d）表现一个 3 极插头座，也便是经常操纵的 3 芯平面声耳机插头座；
（e）表现一个 6 极插头座；
为了简化也可以或许用图（f）表现，在标记上方标上数字 6 ，表现是 6 极。接插件的笔墨标记是 X 。为了辨别，可以或许用“ XP ”表现插头，用“ XS ”表现插座。

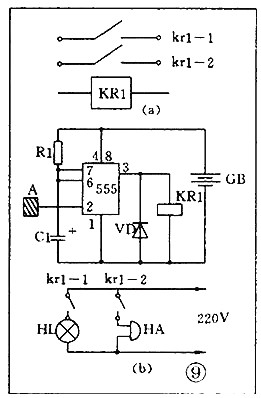

因为继电器是由线圈和触点组两局部组成的，以是继电器在电路图中的图形标记也包含两局部：一个长方框表现线圈；一组触点标记表现触点组合。当触点未几电路比拟简略时，经常把触点组间接画在线圈框的一侧，这类画法叫集合表现法，如图 ⑨（a）。当触点较多并且每对触点所节制的电路又各不不异时，为了便利，经常接纳分离表现法。便是把线圈画在节制电路中，把触点按各自的任务工具别离画在各个受控电路里。这类画法对简化和阐发电路有益。但这类画法必须在每对触点旁注上继电器的编号和该触点的编号，并且划定一切的触点都应当按继电器不通电的原始状况画出。图 ⑨（b）是一个触摸开关。
当人手触摸到金属片 A 时， 555 时基电路输入（ 3 端）高电位，使继电器 KR1 通电，触点闭合使灯点亮使电铃发声。555 时基电路是节制局部，操纵的是 6 伏高压电。电灯和电铃是受控局部，操纵的是 220 伏市电。
继电器的笔墨标记都是“ K ”。偶然为了区分，交换继电器用“ KA ”，电磁继电器和舌簧继电器可以或许用“ KR ”，时候继电器可以或许用“ KT ”。

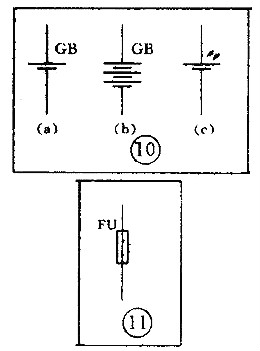

电池的图形标记见图 ⑩ （a）。长线表现正极，短线表现负极，偶然为了夸大可以或许把短线画得粗一些；图 ⑩（b）是表现一个电池组。偶然也可以或许把电池组简化地画成一个电池，但要在中间注上电压或电池的数目；图 ⑩（c）是光电池的图形标记。电池的笔墨标记为“ GB ”。熔断器的图形标记见图11，它的笔墨标记是“ FU ”。
半导体二极管在电路图中的图形标记见图 13 ，此中：
（a）为一段二极管的标记，箭头所指的标的目的便是电流活动的标的目的，便是说在这个二级管上端接正，下端接负电压时它就可以导通；
（b）是稳压二极管标记；
（c）是变容二极管标记，中间的电容器标记表现它的结电容是跟着二极管两头的电压变更的；
（d）是热敏二极管标记；
（e）是发光二极管标记，用两个斜向喷射的箭头表现它能发光；
（f）是磁敏二极管标记，它能对外加磁场作出反映，常被制成靠近开关而用在主动节制方面。
二极管的笔墨标记用“ V ”，偶然为了和三极管区分，也可以或许用“ VD ”来表现。

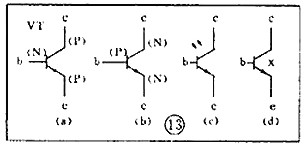

因为 PNP 型和 NPN 型三极管在操纵时对电源的极性请求是差别的，以是在三极管的图形标记中应当可以或许区分和表现出来。
图形标记的规范划定：只需是 PNP 型三极管，不论它是用锗资料的仍是用硅资料的，都用图 13（a）来表现；
一样，只需是 NPN 型三极管，不论它是用锗资料仍是硅资料的，都用图 13（b）来表现；
图 13（c）是光敏三极管的标记；
图 13（d）表现一个硅 NPN 型磁敏三极管。
晶闸管是晶体闸流管或可控硅整流器的简称，经常操纵的有单向晶闸管、双向晶闸管和光控晶闸管，它们的标记别离为图14中的（a）（b）（c）。晶闸管的笔墨标记是“ VS ”。
单结晶体管的标记见图15 。
操纵电场节制的半导体器件，称为场效应管，它的标记如图16所示。
此中（a）表现 N 沟道结型场效应管，（b）表现 N 沟道加强型绝缘栅场效应管，（c）表现 P 沟道耗尽型绝缘栅场效应管。
它们的笔墨标记也是“ VT ”。
