开关电源是一种高频化电能转换装配，是电源供给器的一种。其功效是将一个位准的电压，透过差别情势的架构转换为用户端所须要的电压或电流。

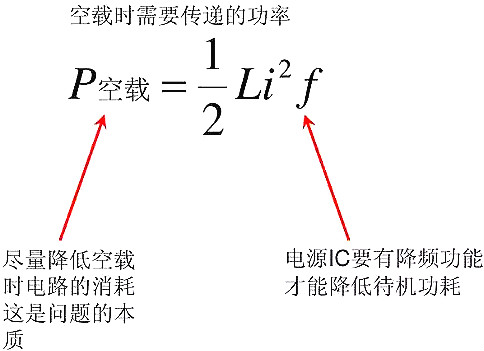

此刻做电源，除效力之外，空载或开关电源待机功耗也变得愈来愈首要了。这不只是因为各类百般的能效规范的履行，也确切很合适现实利用的须要，因为大局部的用电装备都持久任务在待机状况。以离线式的AC/DC电源为例，差别的利用请求不一样，有500mW、300mW、再到100mW，乃至是良多充电器所寻求的10mW以下。上面咱们就对开关电源的待机功耗停止阐发。

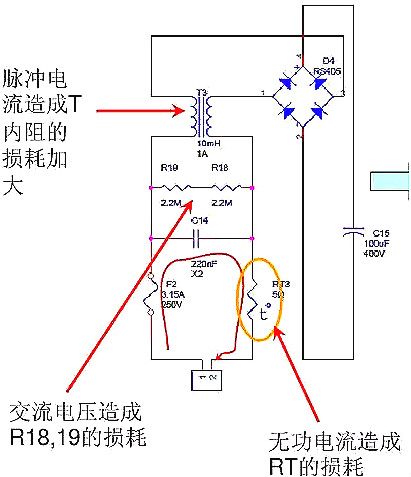

1、脉冲电流形成的共模电感T的内阻耗损加大
恰当设想共模电感，包含线径和匝数
2、放电电阻上的耗损
在合适安规的条件下加大放电电阻的构造
3、热敏电阻上的耗损
在合适其余目标的条件下减小热敏电阻的阻值

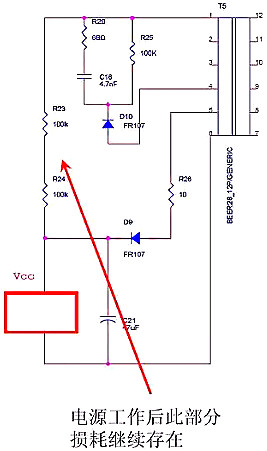

通俗的启动体例，开关电源启动后启动电阻回路未堵截，此耗损延续存在。

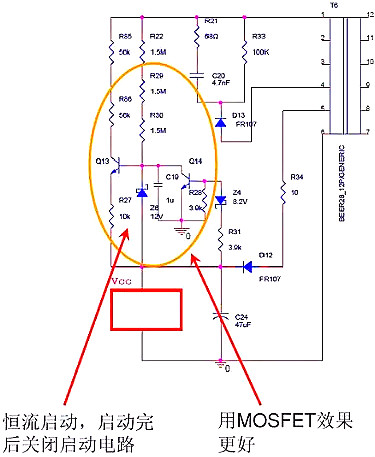

改良体例：恒流启动体例启动，启动实现后封闭启动电路下降耗损。

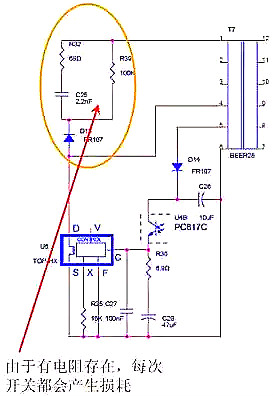

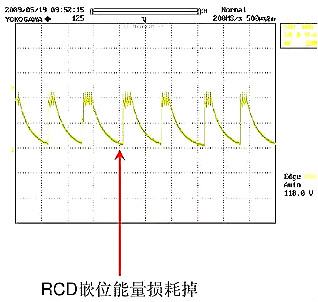

有放电电阻存在，mos开关管每次开关城市发生放电耗损

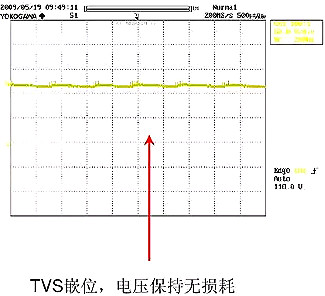

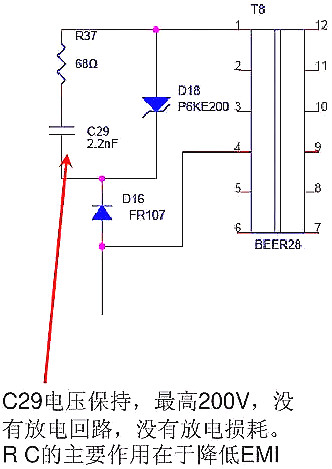

改良体例：用TVS钳位以下图，可免去电阻放电耗损（注重：此处只能下降电阻放电耗损，漏感能量引发的尖峰耗损是不能防止的）
固然最底子的改良体例是，下降变压器漏感。

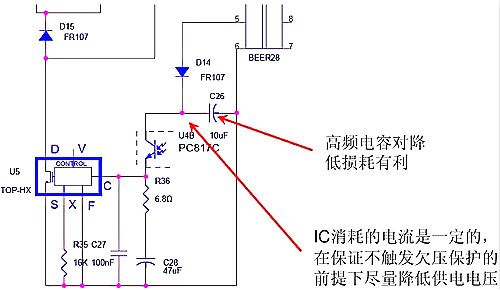

电源芯片是须要必然的电流和电压停止任务的，若是Vcc供电电压越高耗损越大。
改良体例：因为IC外部耗损的电流是不变的，在保障芯片能在宁静任务电压区间的条件下尽可能下降Vcc供电电压！
因为待机时有用任务频次很低，并且普通限流点很小，磁通变更小，磁芯耗损很小，看待机影响不大，但绕组耗损是不可疏忽的。
变压器绕组引发的耗损

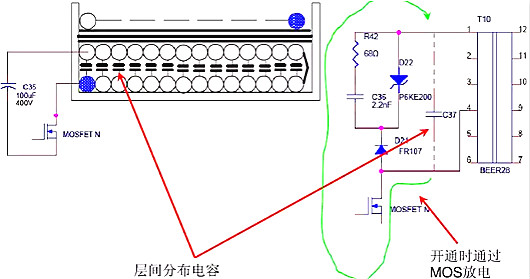

绕组的层与层之间的散布电容的充放电耗损(散布电容在开关MOS管关断时充电，在开关MOS管守旧时放电引发的耗损。）

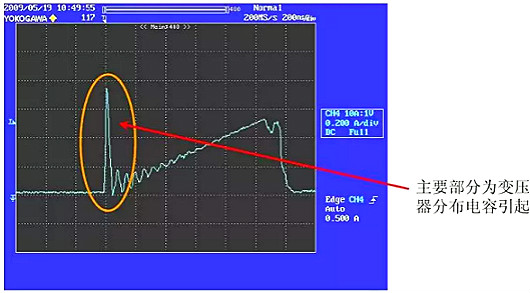

当测试mos管电流波形时，刚开启的时辰有个电流尖峰首要由变压器散布电容引发。

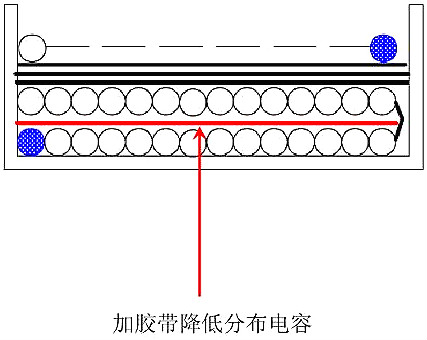

改良体例:在绕组层与层之间加绝缘胶带，来削减层间散布电容。

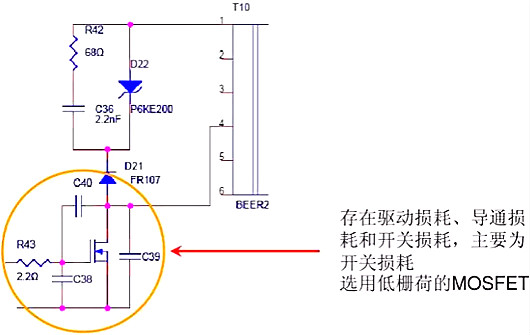

mos耗损包含：导通耗损，开关耗损，驱动耗损。此中在待机状况下最大的耗损便是开关耗损。
改良体例：下降开关频次、利用变频芯片乃至跳频芯片（在空载或很轻负载的环境下芯片进入间歇式振荡）

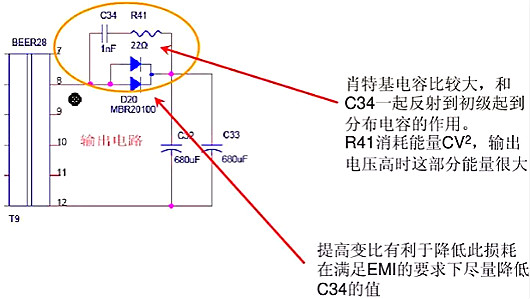

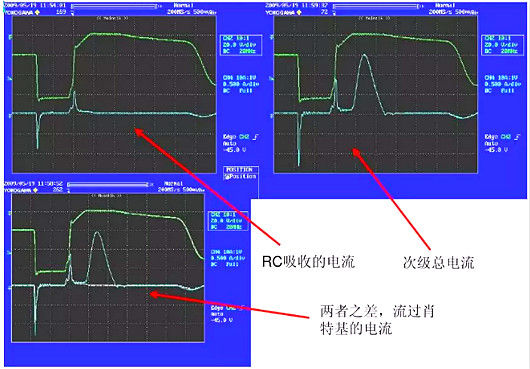

输入整流管上的结电容与整流管的接收电容在开关状况下引发的尖峰电流反射到原边回路上，引发的开关耗损。别的另有接收电路上的电阻充放电引发的耗损。
改良体例：在其余目标许可的条件下尽可能下降接收电容的容值，下降接收电阻的阻值。
固然另有整流管上的开关耗损、导通耗损和反向规复耗损，这应当在许可的环境下尽可能挑选导通压下降和反向规复时候短的二极管。
