机电驱动Motor drive是组装在胶片式拍照机内的微型机电或弹簧及其附件的总称，借助微型机电主动地卷取胶片，大多是指35毫米单镜头反光相机所用的。
拍一片格和连拍能够或许或许瓜代，连拍时通俗一秒钟拍3—5片格。视拍照机的品种，将背部盖子换为长菲林用片盒，便可拍250片格。除供操纵软线的遥控拍照外，亦可借毗连到按时器上的距离控拍器主动地拍摄，或靠节制快门等，操纵面较广。倘不需连拍时，操纵主动卷片器亦可。
机电驱动的成长近况以下：
(1)交换异步机电驱动体系我国已成立了具备自立常识产权异步机电驱动体系的开辟平台，构成了小批量出产的开辟、制作、实验及办事体系;产物机能根基知足整车须要，大功率异步机电体系已遍及操纵于各种电动客车;经由过程树模运转和小规模市场化操纵，产物靠得住性获得了开端考证。
(2)开关磁阻机电驱动体系已构成优化设想和自立研发才能，经由过程公道设想机电布局、改良节制手艺，产物机能根基知足整车须要;局部公司已具备年产2000套的出产才能，能知足小批量配套须要，今朝局部产物已配套整车树模运转，结果杰出。
(3)无刷直流机电驱动体系国际企业经由过程公道设想及改良节制手艺，有用进步了无刷直流机电产物机能，根基知足电动汽车须要;已开端具备机电一体化设想才能。
(4)永磁同步机电驱动体系已构成了一定的研发和出产才能，开辟了差别系列产物，可操纵于各种电动汽车;产物局部手艺方针靠近国际进步前辈程度，但整体程度与外洋仍有一定差异;根基具备永磁同步机电集成化设想才能;大都公司仍处于小规模试制出产，多数公司已投资成立车用驱动机电体系公用出产线。

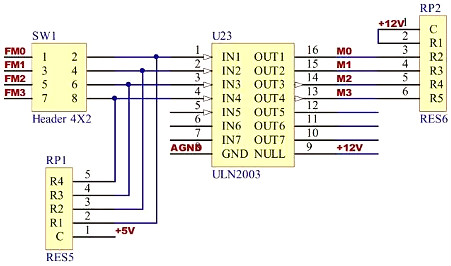

机电驱动电路道理以下图：

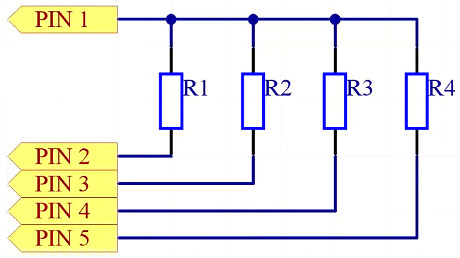

上图中Header 4X2为4排2列插针，FM0~3为FPGA芯片I/O输出口，插手的插针赐与一个可动的机制，在须要操纵时才用跳线帽停止相连，进步I/O口的操纵效力。RES5是五端口排阻，外部集成了4个等阻值且一端大众毗连的电阻，PIN 1是大众端，PIN2~5为排阻的输出端，排阻道理图，以下图所示：
该排阻大众端接电源，即上拉电阻情势，感化是加强FPGA芯片I/O口（以下简称I/O口）的驱动才能，现实上便是增添I/O输出高电日常平凡输出电流的巨细。当I/O输出高电日常平凡，+5V电源经排阻与IN1~4相连，相称于为I/O供给一个额定的电流输出源，从而进步驱动才能。当I/O输出低电日常平凡，可将I/O类似看作接地，而IN1~4因与I/O由导线间接相连，是以间接接管了I/O的低电平输出旌旗灯号。此时，+5V电源经排阻R、I/O外部电路（电阻类似为零）后接地，是以该路的电流不能大于I/O的拉电流（Ii）最大值，以下公式：
由公式2-2能够或许或许得出排阻的取值规模。
该上拉电阻除进步驱动才能外，另有一个感化，便是停止电平转换。经查，ULN2003的接口逻辑为：5V-TTL, 5V-CMOS逻辑。而在3.3V供电的环境下，I/O口能够或许或许供给3.3V-LVTTL，3.3V-LVCMOS，3.3V-PCI和SSTL-3接口逻辑电平。是以，须要外接5V的上拉电阻将I/O电平规格变成5V电平逻辑。

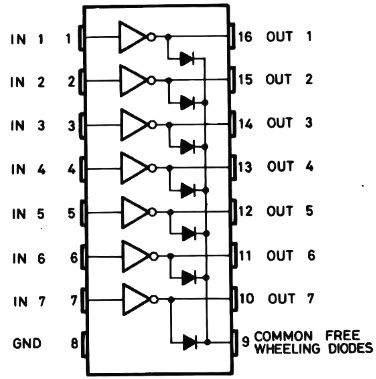

芯片ULN2003外部集成7组达林顿管，特地用于进步驱动电流，芯片引脚间逻辑以下图所示：

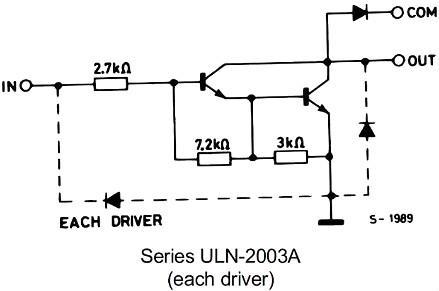

于I/O电流远远缺乏以驱动机电，是以须要外接该芯片驱动机电，ULN2003外部集成的达林顿管电路以下图所示。达林顿管的情势具备将错误谬误旌旗灯号转化成强电旌旗灯号的特色，I/O电平逻辑从PIN IN输出，经由过程达林顿管节制PIN 9(COMMON)端输出的强电旌旗灯号根据I/O旌旗灯号纪律变更。值得注重的是：ULN2003输出逻辑将与输出逻辑相反，编程时应该注重该特色。
RES6是六端口排阻，外部集成了5个等阻值且一端大众毗连的电阻，PIN 1是大众端，PIN2~6为排阻的输出端，道理图与接法申明可参考上述图2-2，排阻取值规模计较参见公式2-2，此处不再赘述。值得注重的是：RES6的PIN 1与PIN 2相连，是由于多出了一个不操纵的电阻，为了防止PIN 2悬空，是以将PIN 2与PIN 1（大众端）相连，即PIN 2对应的电阻被短路，从而既防止的悬空的引脚，又能使该电阻生效。

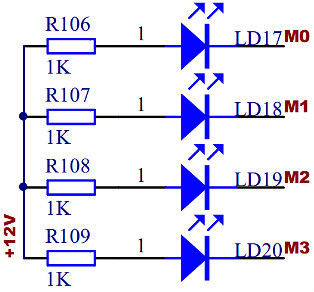

机电唆使灯电路以下图所示：
机电局部唆使灯用于唆使各路旌旗灯号的逻辑电平状况，此中R106~109为限流电阻，防止发光二极管因电流过大销毁。值得注重的是：该唆使灯的发光二极管接成共阳极，由M0~3旌旗灯号端口发生低电平点亮对应的二极管，而ULN2003的OUT与IN逻辑电平相反，是以对I/O口FM0~3来讲，输出高电平就能够或许或许点亮对应的发光二极管，比方：FM0输出高电平，则对应LD17点亮，编程时应注重此电路将I/O现实逻辑反相了两次，对应干系为I/O口输出哪路高电平则对应点亮哪路唆使灯。

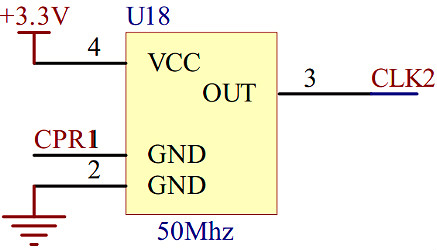

时钟电路以下图所示：
接纳50Mhz有源晶振发生时钟旌旗灯号，接法接纳有源晶振的典范接法：PIN 1悬空，PIN 2接地，PIN 3输出时钟旌旗灯号，PIN 4接电源。由于FPGA的I/O供电为3.3V，而时钟电路发生的时钟旌旗灯号要由I/O口领受，是以时钟旌旗灯号最大值不能跨越3.3V，故时钟电路电源接纳3.3V供电。
FPGA局部电路道理图以下图所示：
Header 18X2为18排2列布阵，两组布阵别离与PIN口、3.3V电源、数字地相连，供给了可动的机制，使得PIN口可根据须要用排线与方针相连，打到旌旗灯号传输的方针。而3.3V电源和数字地针口则能够或许或许根据须要，用排线为方针供给逻辑高电平或逻辑低电平。
U21D为FPGA芯片的时钟旌旗灯号领受局部，经由过程收集标号“CLK0~3”与对应的时钟旌旗灯号端口相连。
U21C为FPGA芯片的供电及接地局部，含有“GND”字样的是“地”端口，与数字地相连，VCCIO1~4为I/O供词电端口，接纳3.3V电源供电，经由过程收集标号“+3.3V”与3.3V电源端口相连。VCCA_PLL1、VCCA_PLL2、VCCINT为外部运算器和输出缓冲区的供电端口，接纳1.5V电源供电，经由过程收集标号“+1.5V”与1.5V电源端口相连。
罕见的机电驱动有两种体例：1、接纳集成机电驱动芯片。 2、接纳MOSFET和公用栅极驱动芯片。上面逐一具体剖析。
1、接纳集成机电驱动芯片

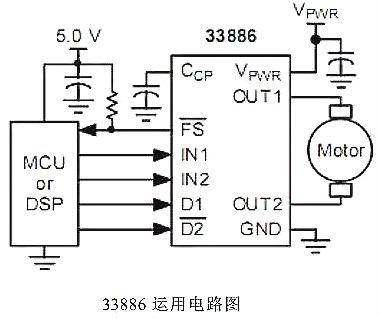

经由过程机电驱动模块节制驱动机电两头电压来对机电停止制动，咱们能够或许或许接纳飞思卡尔半导体公司的集成桥式驱动芯片 MC33886。MC33886 最大驱动电流为 5A，导通电阻为 140 毫欧姆，PWM 频次小于 10KHz，具备短路掩护、欠压掩护、过温掩护等功效。体积玲珑，操纵简略，但由于是贴片的封装，散热面积比拟小，永劫间大电流任务时，温升较高，若是永劫间任务必须外加散热器，并且 MC33886的任务内阻比拟大，又有低温掩护回路，操纵不便利。
上面，侧重先容咱们在日常平凡设想驱动电路时最常用的驱动电路。咱们遍及操纵的是英飞凌公司的半桥驱动芯片 BTS7960 搭玉成桥驱动。其驱动电流约 43A，而其进级产物 BTS7970 驱动电流能够或许或许到达 70 几安培！并且也有其可替换产物 BTN7970，它的驱动电流最大也能达七十几安！

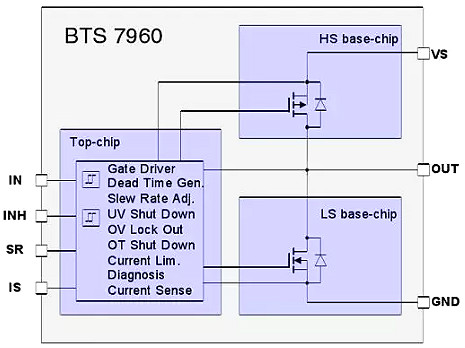

其外部布局根基不异以下：
每片芯片的外部有两个 MOS 管，当 IN 输出高电日常平凡上边的 MOS 管导通，常称为高边 MOS 管，当 IN 输出低电日常平凡，下边的 MOS 管导通，常称为低边 MOS管；当 INH 为高电日常平凡使能全部芯片，芯片任务；当 INH 为低电日常平凡，芯片不任务。

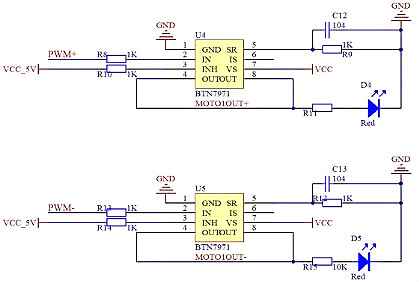

其典范利用电路图以下图所示：
INH通俗操纵时,咱们间接接高电平，使全部电路一直处于任务状况。
上面便是怎样样用该电路使得机电正反转？假设当PWM1端输出PWM波，PWM2端置0,机电正转；那末当 PWM1端为0,PWM2端输出PWM 波时机电将反转！操纵此体例须要两路PWM旌旗灯号来节制一个机电！实在能够或许或许只用一起 PWM 接 PWM1 端，别的 PWM2 端能够或许或许接在 IO 端口上，用于节制标的目的！假设 PWM2=0，PWM1 输出旌旗灯号时机电正转；那末当 PWM2=1是，PWM1 输出旌旗灯号机电反转（必须注重：此时PWM旌旗灯号输出的是其对应的负占空比）！
以上的电路，对通俗功率的底盘，其驱动电流已能够或许或许知足，可是对更大功率的底盘，能够有点费劲。特别是当咱们加的底盘在不停的加加速时，这就须要机电不停的正反转，此时的电流很大，还用以上的驱动电路，芯片会很烫！！这个时辰就须要咱们本身用 MOSFET 和栅极驱动芯片本身设想H桥！
2、接纳MOSFET和公用栅极驱动芯片
大功率 MOS 管构成机电驱动电路，用这个体例电路很是简略，节制只须要一起PWM，在管子上耗损的电能也比拟少，能够或许或许有用地防止多片MC33886 并联时由于芯片分离性致使的驱动芯片某些片发烧某些不发烧的景象。可是错误谬误是不能节制机电的电流标的目的，在小车的刹车的机能的晋升上较着有弱势，并且电流许可值也比拟小。

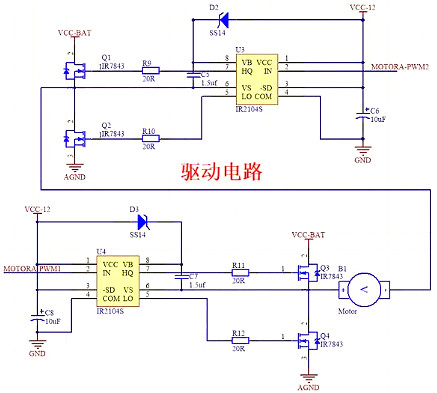

当咱们根据下图接线时，也便是两路PWM输出构成H桥，则能够或许或许经由过程节制PWM1和PWM2的绝对巨细节制电流的标的目的，从而节制机电的转向。
这里给大师先容的是 IR 公司的 IR2104，由于 IR 公司号称功率半导体魁首，固然 2104 也绝对比拟自制！IR2104 能够或许或许驱动能够或许或许驱动高端和低端两个 N 沟道MOSFET，能供给较大的栅极驱动电流操纵两片 IR2104 型半桥驱动芯片能够或许或许构成完全的直流机电 H 桥式驱动电路。可是须要 12V 驱动！
