开关电源初度上电若何避免炸机呢，我想要领会这类题目，就得找到开关电源炸机的缘由，缘由以下：1.输出电压过大抵使大电容或MOS炸掉。 2.一次侧短路。 所谓的超载或输出短路，能够性并不大，因为再烂的电源凡是都有过流掩护和输出短路掩护的。
开关电源若何避免炸机，炸机很痛苦，特别如许一个全新样机本就不调试好参数的电源，原来电源就有能够存在不普通，炸了岂不是更难补缀？
为此良多工程师因为装备设置装备摆设无限，用各类体例经历来避免炸机，比方输出电压渐渐调高边调边看电流的状况，看功率计上的功率变更，一旦情势错误顿时断电，如许确切能够避免一些很是环境，但偶然手速不够快就炸了。
上面给大师分享一个亲测有用，且本钱很低的体例来避免样机初度上电炸机的题目，手头有 ac source 等装备的工程师请疏忽！

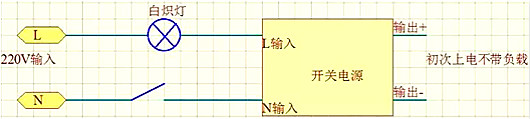

体例很简略，便是在开关电源输出线上串连一个白炽灯来做掩护，以下图：
注重串连白炽灯初度上电不必带输出负载，间接空载上电。
若是白炽灯不亮灯，或就刚上电的那一下亮了而后又燃烧（第一下亮是输出浪涌电流引发的），申明开关电源不大电流输出，此时可测试电源的输出是不是为普通电压。
若是输出普通则能够去除白炽灯遏制普通的调试了。
若是输出电压不普通，可持续接在白炽灯上直到找到缘由处理后再去除白炽灯遏制普通调试。
若是通电后白炽灯一向亮，或白炽灯在中断的亮-不亮-亮的轮回状况，申明开关电源外部有大电流，此时可关电细心查抄开关电源，反复此法直到开关电源空载普通前方可去除白炽灯遏制普通调试。
为甚么能够避免大局部的炸机？上面遏制简略的阐发一下。
大抵道理以下：

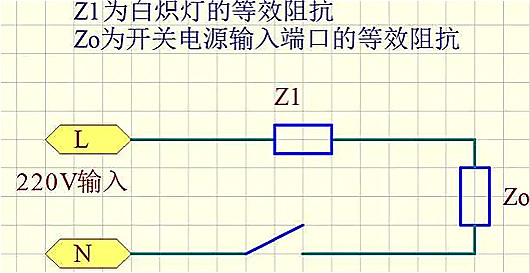

先把上丹青一个简略的等效电路，以下：
道理很简略
若开关电源没进入风险状况(开关电源输出普通 或 开关电源输出电压在高低跳动但不致使输出大电流)，则此时流进开关电源的输出电流很微小，可等效看做Zo很大。
假定此时电源的功耗为2.2W，Zo上的均匀电流约莫为0.01A，Zo上的阻抗约莫为220/0.01，约莫是22K。
一个十几瓦或几十瓦的白炽灯的冷态电阻约莫在几十欧姆到几百欧姆，在此我假定为Z1=100Ω，按照阻抗的分压比可知，白炽灯上的压降很是小以是白炽灯不亮灯。
若开关电源没不进入风险状况（开关电源输出有大电流），电流很大，可等效看做Zo很小。
假定此时电源流入的电流均匀为5A，相称于Zo上的均匀电流为5A，Zo上的阻抗约莫为220/5，约莫是44Ω。
一个十几瓦或几十瓦的白炽灯的冷态阻抗约莫在几十欧姆到几百欧姆，在此我假定为Z1=100Ω，按照阻抗的分压比可知，白炽灯上的压降是比拟大的。
别的白炽灯另有一个特征便是热态阻抗比冷态阻抗要大良多，尝试得出大要十多倍的模样，在此我假定热态阻抗是冷态阻抗的10倍。因为上电白炽灯上有较大的压降和较大的电流会以很是快的速率发烧，设发烧后阻抗由Z1=100Ω变成Z1=1K，在很短的时候内会使Zo上的电压变得很是小从而避免了开关电源炸机。

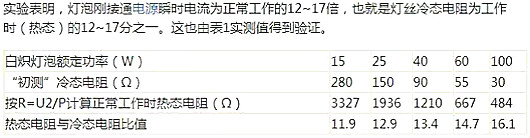

（白炽灯冷态电阻与热态电阻尝试测试记实表）
宁静任务区：SOA（Safe operating area）是由一系列（电压，电流）坐标点构成的一个二维地区，开关器件普通任务时的电压和电流都不会跨越该地区。简略的讲，只需器件任务在SOA地区内便是宁静的，跨越这个地区就存在风险。
开关器件的各项参数在数据手册中城市明白标注，这里咱们先来解读两个参数：
VDS（Drain-source voltage）：漏源电压标称值，反映的是漏源极能蒙受的最大的电压值；
IDM（Drain current(pulsed)）：漏源最大单脉冲电流（非反复脉冲），反映的是漏源极可蒙受的单次脉冲电流强。

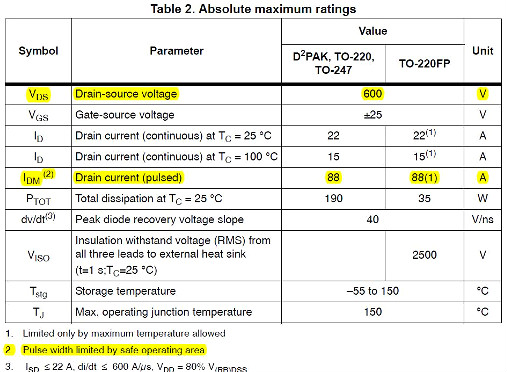

开关器件参数表
器件手册普通城市供给SOA（Safe operating area）数据图表，首要和晶圆的散热、刹时电压和电流的蒙受才能有关，经由过程IDM和VDS及器件晶圆沟道消耗的限定构成一个任务地区，称为宁静任务区，以下图所示。宁静任务区能够避免管子因结温太高而破坏。

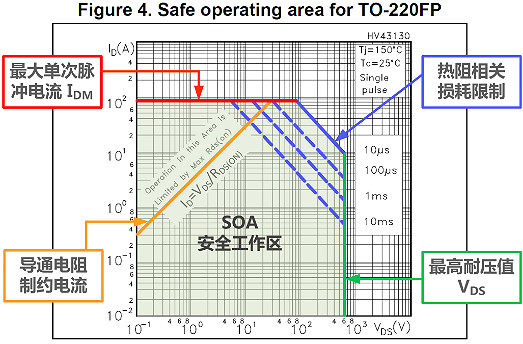

器件手册SOA曲线图
示波器的测试利用很是简略，利用电压、电流探头普通测试开关管的VDS和IDM，并翻开SOA阐发功效，对比数据手册的SOA数据设置好示波器的SOA参数便可。一但波形触碰到宁静区之外的地区，就申明器件逾额任务，存在风险。
撑持持续测试，并统计经由过程及失利的总数次，该形式可用于持续烤机测试；撑持触碰（波形超越宁静地区）遏制、主动截图、声响提醒操纵；宁静任务区可经由过程电压、电流、功率限定设定，也可自界说设定。

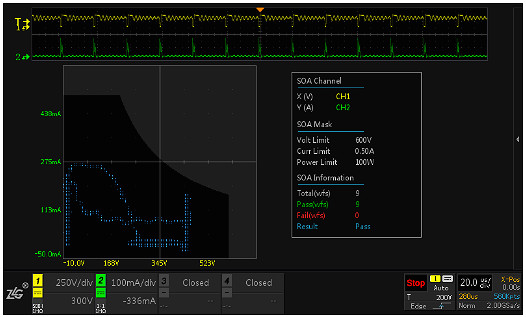

示波器SOA测试波形
