在领会数字万用表丈量图解之前，咱们周全的看一下万用表常识。万用表，也称作多用表、复用表等，是电子工程师最根基也最不可或缺的丈量东西。它的根基功效包罗：丈量交直流电压、交直流电流、电阻阻值，检测二极管极性，测试电路通断等。有些高级一点的还会包罗电容容值丈量、三极管测试、脉冲频次丈量等。万用表大致可分为两类：指针万用表和数字万用表，先来看图熟悉一下，以下图。

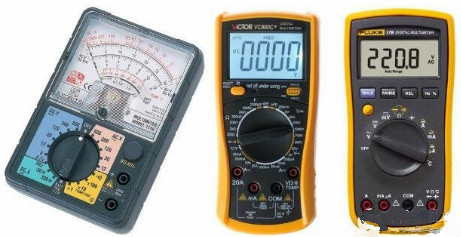

指针万用表、数字万用表、主动量程万用表
1、直流电压的丈量，如电池、随身听电源等。起首将黑表笔插进“com”孔，红表笔插进“V Ω ”。把旋钮选到比估量值大的量程（注重：表盘上的数值均为最大批程，“V－”表现直流电压档，“V～”表现互换电压档，“A”是电流档），接着把表笔接电源或电池两头；坚持打仗不变。数值能够间接从显现屏上读取，若显现为“1.”，则标明量程太小，那末就要加大批程后再丈量。若是在数值左侧呈现“-”，则标明表笔极性与现实电源极性相反，此时红表笔接的是负极。
2、互换电压的丈量。表笔插孔与直流电压的丈量一样，不过应当将旋钮打到互换档“V～”地方需的量程便可。互换电压无正负之分，丈量体例跟后面不异。不管测互换仍是直流电压，都要注重人身宁静，不要随便用手触摸表笔的金属局部。
1、直流电流的丈量。先将黑表笔拔出“COM”孔。若丈量大于200mA的电流，则要将红表笔拔出“10A”插孔并将旋钮打到直流“10A”档；若丈量小于200mA的电流，则将红表笔拔出 “200mA”插孔，将旋钮打到直流200mA之内的适合量程。调剂好后，就能够丈量了。将万用表串进电路中，坚持不变，便可读数。若显现为“1.”，那末就要加大批程；若是在数值左侧呈现“-”，则标明电流从黑表笔流进万用表。
互换电流的丈量。丈量体例与1不异，不过档位应当打到互换档位，电流丈量终了后应将红笔插回“VΩ”孔，若健忘这一步而间接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！
将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两头金属部位，丈量中能够用手打仗电阻，但不要把手同时打仗电阻两头，如许会影响丈量切确度的－－人体是电阻很大可是无限大的导体。读数时，要坚持表笔和电阻有杰出的打仗；注重单元：在“200”档时单元是“Ω”，在“2K”到“200K“档时单元为 “KΩ ”，“2M”以上的单元是“MΩ”。
数字万用表能够丈量发光二极管，整流二极管……丈量时，表笔地位与电压丈量一样，将旋钮旋到-||--（不会画这个标记）档；用红表笔接二极管的正极，黑表笔接负极，这时候候候会显现二极管的正向压降。肖特基二极管的压降是0.2V摆布，通俗硅整流管（1N4000、1N5400系列等）约为0.7V，发光二极管约为1.8～2.3V。更调表笔，显现屏显现“1.”则为普通，由于二极管的反向电阻很大，不然此管已被击穿。
对指针式万用表，红表笔表内接电池负极，黑表笔表内接电池正极，以是操纵指针式表测二极管时若阻值很小，则黑表笔一端为正极；若阻值很大，则红表笔一端为负极。
对数字式万用表，若阻值很小，红表笔为正极；阻值大，黑表笔为正极。

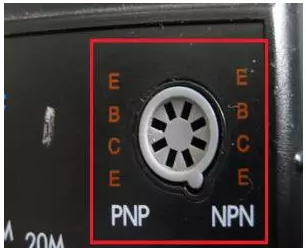

表笔插位同上；其道理同二极管。先假设A脚为基极，用黑表笔与该脚相接，红表笔与其余两脚别离打仗其余两脚；若两次读数均为0.7V摆布，而后再用红笔接A脚，黑笔打仗其余两脚，若均显现1，则A脚为基极，不然须要从头丈量，且此管为PNP管。那末集电极和发射极若何判定呢？数字表不能像指针表那样操纵指针摆幅来判定，那怎样办呢？咱们能够操纵“hFE”档来判定：先将档位打到“hFE”档，能够看到档位旁有一排小插孔，分为PNP和NPN管的丈量。
后面已判定出管型，将基极拔出对应管型“b”孔，其余两脚别离拔出“c”，“e”孔，此时能够读取数值，即 β值；再牢固基极，其余两脚对换；比拟两次读数，读数较大的管脚地位与外表“c”，“e”绝对应。
小技能：上法只能间接对如9000系列的小型管丈量，若要丈量大管，能够接纳接线法，即用小导线将三个管脚引出。如许便利了良多哦。
N沟道的有国产的3D01，4D01，日产的3SK系列。G极（栅极）简直定：操纵万用表的二极管档。若某脚与其余两脚间的正反压降均大于2V，即显现“1”，此脚即为栅极G。再互换表笔丈量其余两脚，压降小的那次中，黑表笔接的是D极（漏极），红表笔接的是S极（源极）。
数字万用表丈量图解分为六大局部及万用表操纵的其余注重事变、数字万用表颐养注重事变来阐发。
（1）将ON-OFF开关置于ON地位，查抄9V电池，若是电池电压缺乏，
或“BAT”将显现在显现器上，这时候候候，则应改换电池;若是不呈现则按以下步骤停止；
（2）测试前，功效开关应安排于所需量程上，同时要注重指针的地位，以下图所示；
（3）同时要出格注重的是，丈量进程中，若须要换挡或换插针地位时，必须将两支表笔从丈量物体上移开，再停止换挡和换插针地位。

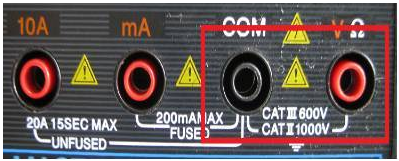

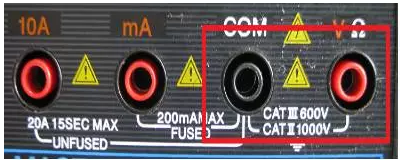

测电压时，必须把黑表笔插于COM孔，红表笔插于V孔，以下图白色框所示；
若测直流电压，则将指针打到以下图所示直流档位
若测互换电压，则将指针打到以下图所示互换电压档位
(1)若是不晓得被测电压规模，将功效开关置于大批程并逐步降落量程(不能在丈量中转变量程)。
(2)若是显现“1”，表现适量程，功效开关应置于更高的量程。
(3) △!表现不要输出高于万用表请求的电压，显现更高的电压值是能够的，但有破坏外部线路的风险。
（4）当测高压时，应出格注重防止触电。
(5)数字表电压档的内阻很大，最少在兆欧级，对被测电路影响很小。但极高的输出阻抗使其易受感到电压的影响，在一些电磁搅扰比拟强的场所测出的数据能够是虚的。要注重到防止外界磁场对万用表的影响(比方有大功率用电器件在操纵时)。
(6)在操纵万用表进程中，不能用手去打仗表笔的金属局部 ，如许一方面能够保障丈量的精确，另外一方面也能够保障人身宁静。
电容容量的丈量体例

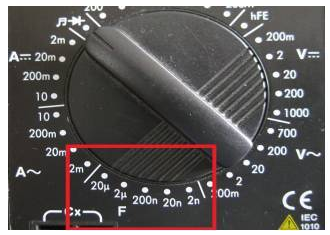

以下图方框所示，将指针打到电容档（F档）

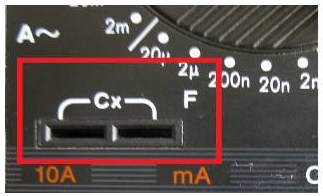

在数字万用表的档位左下方有两个孔，上面写的是Cx，把须要测的电容原件插到外面就能够测了，若是有极性的电容要注重正负极
电容（或电容量, Capacitance）指的是在给定电位差下的电荷蕴藏量；记为C，国际单元是法拉（F），表征电容器包容电荷身手的物理量。
1法拉(F)= 1000毫法(mF)＝1000000微法(μF)
1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)
若何判定电容的黑白？
用指针式万用表欧姆档（档位随电容量调理），先对电容放电，而后两表笔触碰电容两引脚，此时表指针会疾速摆动并敏捷回到肇端地位，反过去再触碰指针会摆到更远地位并疾速转头到本来地位。 如指针摆动了回不到本来地位那电容便是泄电了（大容量电解电容有轻细泄电是普通的）。 如指针不动那便是电容断路了（容量太小如几PF测不出来，我用10K档最小能测到3N3，4N7等容量的小电容）。
测电容是不是泄电的体例
对一千微法以上的电容，可先用R×10Ω档将其疾速充电，并开端估测电容容量，而后改到R×1kΩ档持续测一下子，这时候候候指针不应回返，而应停在或很是靠近∞处，不然便是有泄电景象。对一些几十微法以下的按时或振荡电容（比方彩电开关电源的振荡电容），对其泄电特征请求很是高，只需稍有泄电就不能用，这时候候候可在R×1kΩ档充完电后再改用R×10kΩ档持续丈量，一样表针应停在∞处而不应回返。

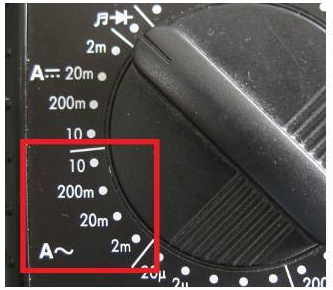

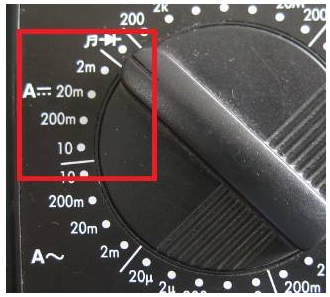

以下图方框所示，万用表电流档分为互换档与直流档两个，当丈量电流时，必须将万用表指针打到响应的档位上能力停止丈量。
互换档
直流档

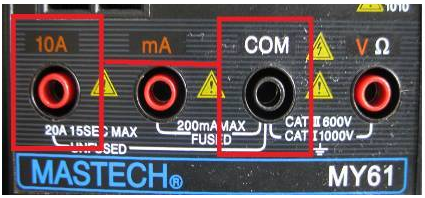

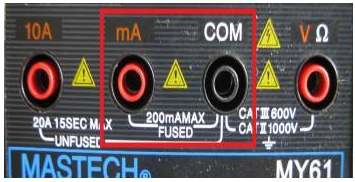

在丈量电流时，若操纵mA档停止丈量，须把万用表黑表笔插在COM孔上，把红表笔插在mA档上，以下图方框所示；
若操纵10A档停止丈量，则黑表笔不变，仍插在COM孔上，而把红表笔拔出插到10A孔上，以下图方框所示。
电流丈量注重事变
(1)若是操纵前不晓得被测电流规模，将功效开关置于最大批程并逐步降落量程(不能在丈量中转变量程)。
(2)若是显现器只显现“1”，表现适量程，功效开关应置于更高量程。
(3) 表笔插孔上表现最大输出电流为10A，丈量过大的电流将会烧坏保险丝。

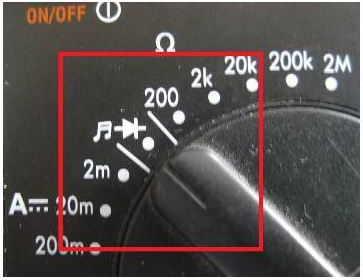

将万用表指针打到以下图方框所示二极管档，黑表笔插于COM孔，红表笔插于V孔。此档位除可丈量二极管外，还可用于丈量三极管、编码开关、线路是不是连通等。
上面以三极管和电位器来停止举例申明
1、三极管的布局：

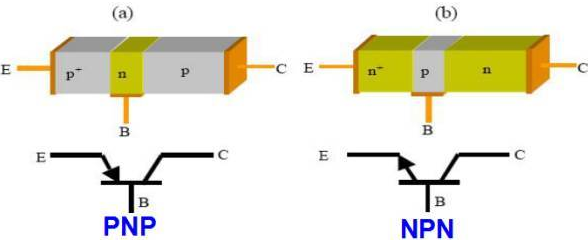

三极管的根基布局是两个反向保持的PN接面，也可简略地看作是两个二极管的相接，以下图所示，可有PNP和NPN两种组合。
三个接出来的端点依序称为射极（emitter, E）、基极（base, B）和集极（collector, C）
2、三极管的丈量丈量体例：
将万用表调到二极管档位。这一档显现的是被测二极管两头的电压降。判定三极管的范例和极性时。将表笔接三极管的肆意两脚，若是示值在700（单元毫伏）摆布，表现是硅三极管。若是显现值在200摆布，便是锗三极管。若是不显现（开路状况显现1），则须要更调红黑表笔测试。另外还能够判定三极管的范例：红表笔接一脚（基极），另两脚别离接黑表笔都导通（显现数值），申明是NPN型三极管。若是黑表笔接一脚（基极），另两脚别离接红表笔都导通（显现数值），申明是PNP型三极管。至于发射极和集电极的判定还要用其余体例。
同时，经由进程电阻档，按照三极管缩小倍数和内阻巨细，也可判定三极管是NPN型仍是PNP型。
3、判定三极管黑白：
将表笔接三极管的肆意两脚，若是不显现（开路状况显现1）或蜂鸣器响，更调红黑表笔再停止测试，成果一样的，则可判定三极管是坏的。

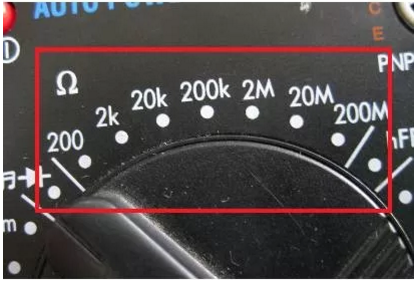

将万用表指针打到以下图方框所示电阻档，黑表笔插于COM孔，红表笔插于V孔，再对被测电阻阻值停止丈量。
电阻丈量注重事变：
（1）若是被测电阻值超越所选择量程的最大值，将显现适量程“1”，应选择更高的量程，对大于1 MΩ或更高的电阻，要几秒钟后读数能力不变，对高阻值读数这是普通的；
（2）当无输出时，如开路环境，显现为“1”；
（3）当查抄外部线路阻抗时，要保障被测线路一切电源断电，一切电容放电；
（4）200MΩ短路时约有四个字，丈量时应从读数中减去，如测l00MΩ电阻时，显现为101.0，第四个字应被减去；
（5）可用电阻档大略检测电容的黑白，用红表笔接电容器正极，黑表笔接电容器负极，万用表的基准电源将经由进程基准电阻对电容器充电，普通时万用表显现的充电电压将从一低值起头逐步降低，直至显现溢出。若是充电起头即显现溢出“1”，申明电容器开路，若是一直显现为牢固阻值或“000”，申明电容器泄电或短路；
（6）查抄电路通断时，丈量时只需不听到蜂鸣声，便可判定电路不通；
（7）丈量小阻值电阻时，应先将两表笔短路，读出表笔连线的本身电阻（普通为0.2～0.3欧），以对被测阻值作出批改；
（8）电阻档有过电压掩护功效，刹时误测划定规模内的电压不会形成破坏。比方，DT-830型数字式万用表电阻档最大许可输出电压（直流或互换峰值）为250伏，这是误用电阻档丈量电压时仪表的宁静值，但不可带电（如电池、人体等等）丈量电阻，如许会致使万用表电阻精度降落，乃至破坏。

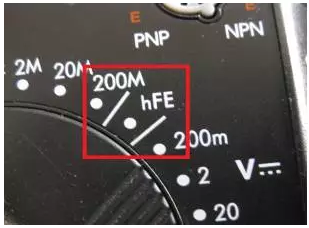

此档位首若是用于测三极管的缩小倍数β值，在丈量之前，须先肯定三极管是PNP型或NPN型，同时肯定各脚极性。
（一）万用表操纵的其余注重事变：
（1）在操纵万用表进程中，不能用手去打仗表笔的金属局部，如许一方面能够保障丈量的精确，另外一方面也能够保障人身宁静。
（2）在丈量某一电量时，不能在丈量的同时换档，特别是在丈量高电压或大电流时，更应注重。不然，会使万用表损坏。如需换挡，应先断开表笔，换挡后再去丈量。
（二）数字万用表颐养注重事变：
数字万用表是一种紧密电子仪表，不要随便变动线路，并注重以下几点：
①不要超量程操纵；
②在电池不装好或后盖不上紧时，请不要操纵万用表；
③只要在测试表笔从万用表移开并堵截电源后，能力改换电池和保险丝。电池改换：注重9V电池的操纵环境，若是须要改换电池，翻开后盖螺丝，用统一型号电池改换，改换保险丝时，请操纵不异型号的保险丝；
④万用表操纵终了，应将转换开关置于“OFF”挡。若是持久不操纵，还应将万用表外部的电池掏出来，以避免电池侵蚀表内别的器件。
