跟双极性晶体管比拟，普通以为使MOS管导通不须要电流，只需GS电压高于必然的值，就能够了。这个很轻易做到，可是，咱们还须要速率。在MOS管的布局中能够看到，在GS，GD之间存在寄生电容，而MOS管的驱动，现实上便是对电容的充放电。对电容的充电须要一个电流，由于对电容充电刹时能够把电容当作短路，以是刹时电流会比拟大。挑选/设想MOS管驱动时第一要注重的是可供给刹时短路电流的巨细。
MOS管驱动电路第二注重的是，遍及用于高端驱动的NMOS，导通时须若是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压（VCC）不异，以是这时辰 栅极电压要比VCC大4V或10V。若是在统一个体系里，要获得比VCC大的电压，就要特地的升压电路了。良多马达驱动器都集成了电荷泵，要注重的是应当 挑选适合的外接电容，以获得充足的短路电流去驱动MOS管。
上边说的4V或10V是常常利用的MOS管的导通电压，设想时固然须要有必然的余量。并且电压越高，导通速率越快，导通电阻也越小。此刻也有导通电压更小的MOS管用在差别的范畴里，但在12V汽车电子体系里，普通4V导通就够用了。
mosfet驱动电路哪几种，下文会表现出来。在利用MOS管设想开关电源或马达驱动电路的时辰，大局部人城市斟酌MOS的导通电阻，最大电压等，最大电流等，也有良多人仅仅斟酌这些身分。如许的电路或许是能够任务的，但并不是优异的，作为正式的产物设想也是不许可的。
MOSFET因导通内阻低、开关速率快等长处被遍及利用于开关电源中。MOSFET的驱动常按照电源IC和MOSFET的参数挑选适合的电路。上面一路切磋MOSFET用于开关电源的驱动电路。
在利用MOSFET设想开关电源时，大局部人城市斟酌MOSFET的导通电阻、最大电压、最大电流。但良多时辰也仅仅斟酌了这些身分，如许的电路或许能够一般任务，但并不是一个好的设想计划。更详尽的，MOSFET还应斟酌自身寄生的参数。
对一个肯定的MOSFET，其驱动电路，驱动脚输出的峰值电流，回升速率等，城市影响MOSFET的开关机能。当电源IC与MOS管选定以后， 挑选适合的驱动电路来毗连电源IC与MOS管就显得特别主要了。
图1 IC间接驱动MOSFET
电源IC间接驱动是最常常利用的驱动体例，同时也是最简略的驱动体例，利用这类驱动体例，应当注重几个参数和这些参数的影响。第一，检查一下电源IC手册，其最大驱动峰值电流，由于差别芯片，驱动才能良多时辰是不一样的。
第二，领会一下MOSFET的寄生电容，如图 1中C1、C2的值。若是C1、C2的值比拟大，MOS管导通的须要的能量就比拟大，若是电源IC不比拟大的驱动峰值电流，那末管子导通的速率就比拟慢。若是驱动才能缺乏，回升沿能够呈现高频振荡，即便把图1中Rg减小，也不能处理题目！ IC驱动才能、MOS寄生电容巨细、MOS管开关速率等身分，都影响驱动电阻阻值的挑选，以是Rg并不能无穷减小。
若是挑选MOS管寄生电容比拟大，电源IC外部的驱动才能又缺乏时，须要在驱动电路上加强驱动才能，常利用图腾柱电路增添电源IC驱动才能，其电路如图 2虚线框所示。
图2 图腾柱驱动MOS
这类驱动电路感化在于，晋升电流供给才能，敏捷实现对栅极输出电容电荷的充电进程。这类拓扑增添了导通所须要的时候，可是削减了关断时候，开关管能疾速守旧且避免回升沿的高频振荡。
图3 加快MOS关断
关断刹时驱动电路能供给一个尽能够低阻抗的通路供MOSFET栅源极间电容电压疾速泄放，保障开关管能疾速关断。为使栅源极间电容电压的疾速泄放，常在驱动电阻上并联一个电阻和一个二极管，如图 3所示，此中D1常常利用的是快规复二极管。这使关断时候减小，同时减小关断时的消耗。Rg2是避免关断的时电流过大，把电源IC给烧掉。

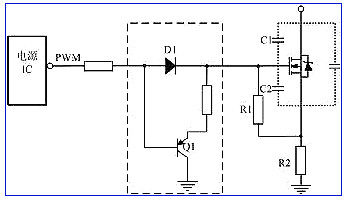

图4 改良型加快MOS关断
在第二点先容的图腾柱电路也有加快关断感化。当电源IC的驱动才能充足时，对图 2中电路改良能够加快MOS管关断时候，获得如图 4所示电路。用三极管来泄放栅源极间电容电压是比拟罕见的。若是Q1的发射极不电阻，当PNP三极管导通时，栅源极间电容短接，到达最短时候内把电荷放完，最大限制减小关断时的穿插消耗。与图 3拓扑比拟较，另有一个益处，便是栅源极间电容上的电荷泄放时电流不颠末电源IC，进步了靠得住性。

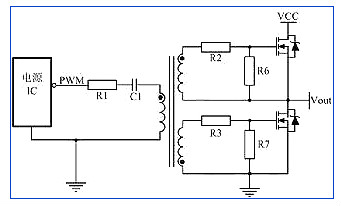

图5 断绝驱动
为了知足如图5所示高端MOS管的驱动，常常会接纳变压器驱动，偶然为了知足宁静断绝也利用变压器驱动。此中R1目标是按捺PCB板上寄生的电感与C1构成LC振荡，C1的目标是离隔直流，经由过程交换，同时也能避免磁芯饱和。
除以上驱动电路以外，另有良多别的情势的驱动电路。对各类百般的驱动电路并不一种驱动电路是最好的，只要连系详细利用，挑选最适合的驱动。
（1）开关管守旧刹时，驱动电路应能供给充足大的充电电流使MOSFET栅源极间电压敏捷回升到所需值，保障开关管能疾速守旧且不存在回升沿的高频振荡。
（2）开关导通时代驱动电路能保障MOSFET栅源极间电压坚持不变且靠得住导通。
（3）关断刹时驱动电路能供给一个尽能够低阻抗的通路供MOSFET栅源极间电容电压的疾速泄放，保障开关管能疾速关断。
（4）驱动电路布局简略靠得住、消耗小。
（5）按照环境施加断绝。
