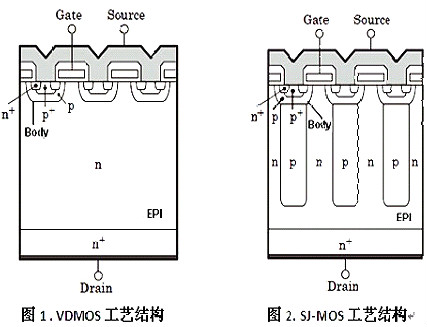

甚么是cool mosfet，对惯例VDMOS 器件布局， Rdson 与BV 这一对抵触干系，要想进步BV，都是从减小EPI 参杂浓度动手，可是内涵层又是正向电流畅通的通道，EPI 参杂浓度减小了，电阻一定变大，Rdson 就大了。Rdson间接决议着MOS 单体的消耗巨细。
以是对通俗VDMOS，二者抵触不可和谐，这便是惯例VDMOS的规模性。可是对COOLMOS，这个抵触就不那末较着了。经由进程设置一个深切EPI 的的P 区，大大进步了BV，同时对Rdson 上不产生影响。对惯例VDMOS，反向耐压，首要靠的是N 型EPI 与body区界面的PN结，对一个PN 结，耐压时首要靠的是耗尽区蒙受，耗尽区内的电场巨细、耗尽区扩大的宽度的面积。
惯例VDSMO，P body 浓度要大于N EPI，大师也应当清晰，PN 结耗尽区首要向低参杂一侧分散，以是此布局下，P body 地区一侧，耗尽区扩大很小，根基对承压不多大进献，承压首要是P body－－N EPI 在N 型的一侧地区，这个地区的电场强度是逐步变更的，越是接近PN 结面，电场强度E越大。
对COOLMOS 布局，因为设置了绝对P body 浓度低一些的P region 地区，以是P 区一侧的耗尽区会大大扩大，并且这个地区深切EPI 中，形成了PN 结两侧都能蒙受大的电压，换句话说，便是把峰值电场Ec 由接近器件外表，向器件外部深切的地区挪动了。

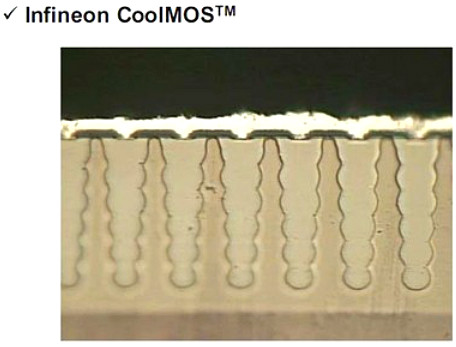

1、屡次注入法
之以是接纳屡次注入，是因为P区须要深切到EPI中，且要平均散布，一次注入即便能注入到这么深，在这个深度中的散布也不会平均，以是要接纳屡次注入法，以下图。

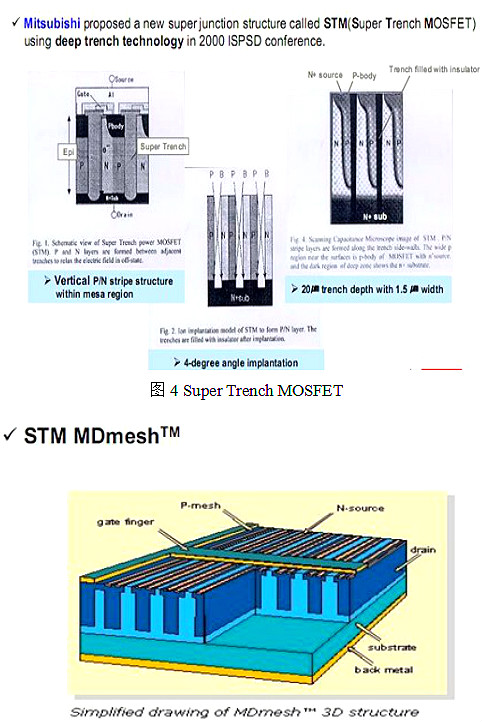

2、倾斜角度注入（STM手艺）
除屡次注入法，能保障在EPI中注入这么深，并且保障差别地位的浓度差别不大的体例另有 STM手艺（Super trench MOSFET）。接纳倾斜角度注入，完成Super junction的布局（STM）。
STM布局的3D表示图
3、cool mosfet开深沟槽后内涵发展添补构成P区
布局中纵向Ｐ型区的构成体例，经由进程在Ｎ型内涵上开深沟槽，而后再操纵内涵工艺在沟槽内发展出Ｐ型单晶硅构成在Ｎ型内涵上的Ｐ型地区，而后经由进程回刻工艺将槽内发展的Ｐ型内涵单晶刻蚀到与沟槽外表平齐，以构成ＣｏｏｌＭＯＳ的纵向Ｐ型地区。该体例削减了工艺的庞杂度和加工时候。

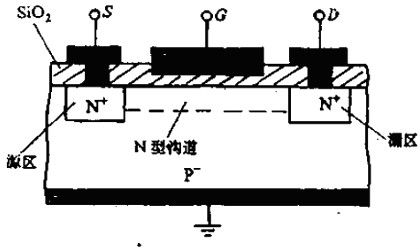

立体程度沟道的MOSFET的布局以下图所示。
立体程度沟道的MOSFET
它的源极S、漏极D和栅极G都处在硅单晶的统一侧，当栅极处于恰当正电位时，其二氧化硅层下面的晶体外表区由P型变为N型（反型层），构成N型导电沟道。立体程度沟道的MOSFET在LSI（大规模集成电路）里取得了普遍的操纵。MOSFET的现实里，要取得大的功率处置才能，请求有很高的沟道宽长比W/L，而立体程度沟道的MOSFET的沟道长L不能太小，因此只能增大芯片面积，这很不经济。以是其一直逗留在几十伏电压，几十毫安电流的程度。
立体程度沟道的MOSFET的大功率处置才能的低下促使了垂直导电型MOSFET（VMOSFET）的呈现，VMOSFET分为VVMOSFET和VDMOSFET两种布局，比拟常常利用的是VDMOSFET，其布局以下两个图所示。

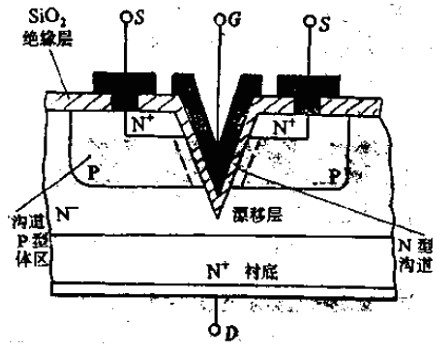

VVMOSFET布局图

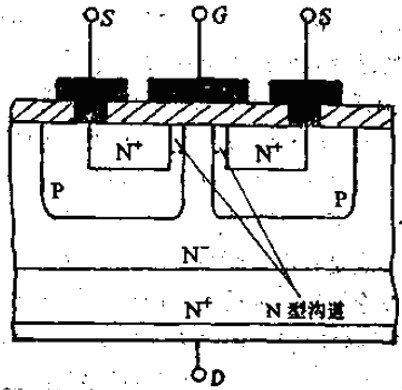

VDMOSFET布局图
VVMOSFET是操纵V型槽来完成垂直导电的，当Vgs大于0时，在V型槽外壁与硅外表打仗的处所构成一个电场，P区和N＋地区的电子遭到接收，当Vgs充足大时，就会构成N型导电沟道，使漏源极之间有电流流过。
VDMOSFET的栅极布局为立体式，当Vgs充足大时，两个源极之间会构成N型导电沟道，使漏源极之间有电流流过。
VDMOSFET比VVMOSFET更容易取得高的耐压和极限频次，因此在大功率场所取得更多操纵，咱们在整流模块中常常利用的MOSFET都是VDMOSFET。
在高停止电压的VDMOSFET中，通态电阻的95％由N－内涵区的电阻决议。因此，为了下降通态电阻，人们想了各种体例来下降N－内涵区的电阻，有两种体例取得操纵，这便是沟道式栅极MOSFET和Cool MOSFET，它们的布局别离以下两个图所示。
沟道式栅极MOSFET布局图
沟道式栅极MOSFET是将VDMOSFET中的“T”导电通路延长为两条平行的垂直型导电通路，从而下降通态电阻。

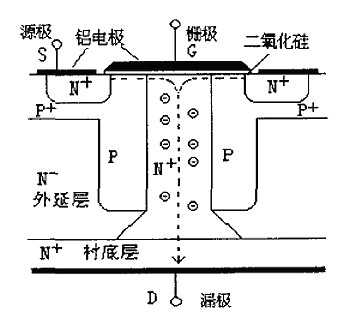

Cool MOSFET布局图
Cool MOSFET则是两个垂直P井条之间的垂直高搀杂N＋分散地区为电子供给了低阻通路，从而下降通态电阻。较低浓度的两个垂直P井条首要是为了耐压而设想的。Cool MOSFET的通态电阻为通俗的VDMOSFET的1/5，开关消耗因此减为通俗的VDMOSFET的1/2，可是Cool MOSFET固有的反向规复特征的静态特征不佳。
Cool MOSFET和其余MOSFET品种单一，为了能有一个直观的印象，现对SPP20N60CFD（Cool MOSFET）、IRFP460LC、IRFPC60LC、IXFH40N50停止首要电气机能比拟，见表1。
表1 SPP20N60CFD、IRFP460LC、IRFPC60LC、IXFH40N50首要电气机能比拟
从表1能够看出，Cool MOSFET的长处是：
1、通态电阻小，通态消耗小
2、划一功率下封装小，有益于电源小型化
3、栅极开启电压限高，抗搅扰才能强
4、栅极电荷小，驱动功率小
5、节电容小，开关消耗小。
Cool MOSFET的错误谬误是：
1、热阻大，划一耗散功率下温升高
2、能经由进程的直流电流和脉冲电流小。
Cool MOSFET和其余MOSFET首要电气机能上的差别是由它们布局上的差别致使的。
甚么是cool mosfet，cool mosfet的上风有哪些？
1.通态阻抗小，通态消耗小
因为SJ-MOS 的Rdson 远远低于VDMOS，在体系电源类产物中SJ-MOS 的导通消耗一定较之VDMOS要削减的多。其大大进步了体系产物下面的单体MOSFET 的导通消耗，进步了体系产物的效力，SJ-MOS的这个长处在大功率、大电流类的电源产物产物上，上风表现的特别凸起。
2.划一功率规格下封装小，有益于功率密度的进步
起首，划一电流和电压规格前提下，SJ-MOS 的晶源面积要小于VDMOS 工艺的晶源面积，如许作为MOS 的厂家，对统一规格的产物，能够封装出来体积绝对较小的产物，有益于电源体系功率密度的进步。
其次，因为SJ-MOS 的导通消耗的下降从而下降了电源类产物的消耗，因为这些消耗都因此热量的情势披发进来，咱们在现实中常常会增添散热器来下降MOS 单体的温升，使其保障在适合的温度规模内。因为SJ-MOS 能够有用的削减发烧量，减小了散热器的体积，对一些功率稍低的电源，乃至利用SJ-MOS 后能够将散热器完全拿掉。有用的进步了体系电源类产物的功率密度。
3.栅电荷小，对电路的驱动才能请求下降
传统VDMOS 的栅电荷绝对较大，咱们在现实操纵中常常会碰到因为IC 的驱动才能缺乏形成的温升题目，局部产物在电路设想中为了增添IC 的驱动才能，确保MOSFET 的疾速导通，咱们不得不增添推挽或别的范例的驱动电路，从而增添了电路的庞杂性。SJ-MOS 的栅电容绝对比拟小，如许就能够下降其对驱动才能的请求，进步了体系产物的靠得住性。
4.节电容小，开关速率加速，开关消耗小
因为SJ-MOS 布局的转变，其输入的节电容也有较大的下降，从而下降了其导通及关断进程中的消耗。同时因为SJ-MOS 栅电容也有了呼应的减小，电容充电时候变短，大大的进步了SJ-MOS 的开关速率。对频次牢固的电源来讲，能够有用的下降其守旧及关断消耗。进步全部电源体系的效力。这一点特别在频次绝对较高的电源上，结果加倍较着。
1、纹波乐音差
因为SJ-MOS 具备较高的dv/dt 和di/dt，一定会将MOSFET 的尖峰经由进程变压器耦合到次级，间接形成输入的电压及电流的纹波增添。乃至形成电容的温升生效题目的产生。
2、抗浪涌及耐压才能差
因为SJ-MOS 的布局缘由，良多厂商的SJ-MOS 在现实操纵推行替代VDMOS 的进程中，根基都呈现过浪涌及耐压测试分歧格的环境。这类环境在通讯电源及雷击请求较高的电源产物上，表现的加倍凸起。这点必须引发咱们的注重。
3、漏源极电压尖峰比拟大
特别在反激的电路拓扑电源，因为自身电路的缘由，变压器的漏感、散热器接地、和电源地线的处置等题目，不可防止的要在MOSFET 上产生响应的电压尖峰。针对如许的题目，反激电源大多选用RCD SUNBER 电路停止接收。因为SJ-MOS 具备较快的开关速率，必将会形成更高的VDS 尖峰。若是反压设想余量太小及漏感过大，改换SJ-MOS 后，极有能够呈现VD 尖峰生效题目。
4、EMI能够超标
因为SJ-MOS 具备较小的寄生电容，培养了超等结MOSFET 具备极快的开关特征。因为这类疾速开关特征伴有极高的dv/dt 和di/dt，会经由进程器件和印刷电路板中的寄生元件而影响开关机能。对在古代高频开关电源来讲，利用了超等结MOSFET，EMI 搅扰必定会变大，对自身设想余量比拟小的电源板，在SJ-MOS 在替代VDMOS 的进程中必定会呈现EMI 超标的环境。
5、栅极震动
功率MOSFET 的引线电感和寄生电容引发的栅极振铃，因为超等结MOSFET 具备较高的开关dv/dt。其震动景象会加倍凸起。这类震动在启动状态、过载状态和MOSFET 并联任务时，会产生严峻题目，致使MOSFET生效的能够。
