直流升压电路便是将电池供给的较低的直流电压，晋升到须要的电压值，其根基的任务进程都是：高频振荡产生高压脉冲——脉冲变压器升压到预约电压值——脉冲整流取得高压直流电，是以直流升压电路属于DC/DC电路的一种范例。

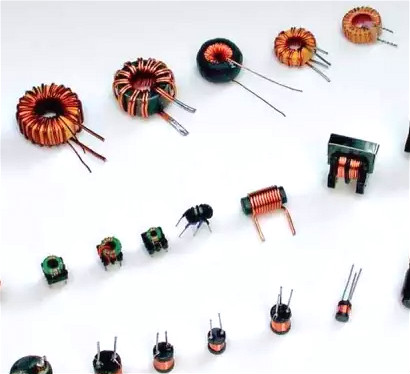

上面是先容电感式的直流升压电路，电感器是能够或许或许把电能转化为磁能而存储起来的元件，电感器的布局近似于变压器，但只要一个绕组。电感器具备必然的电感，它只障碍电流的变更。电路接通时电感器将试图障碍电流流过，电路断开时它将试图保持电流不变。电感器又称扼流器、电抗器等。
电感的第一个特征是电磁转换，通电的刹时，电会变为磁并以磁的情势贮存在电感内。而断电的瞬磁会变成电，从电感中开释出来。
电感的第二个特征是升压特征，当回路断开时，电感内的能量会以高电压的情势变更回电。若是电感线圈的自感系数很大，自感电动势就会很大，在很大的电势差之间的空地，会产生很强的电场，乃至会击穿氛围产生放电景象。四周如有人，会对其形成必然风险，若是四周有易燃物资，就有产生着火的风险。

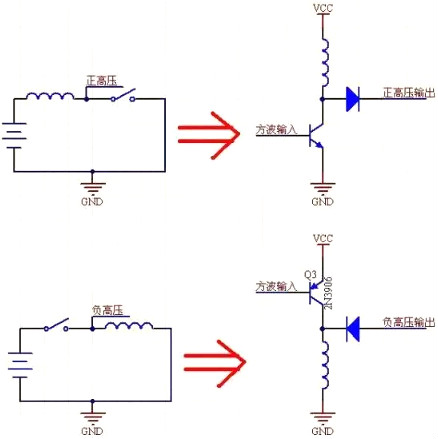

上面给出由电感构成的升压电路最小体系，若不停地搬动开关，电感两头就会感到出很高的电压，并叠加在电源电压之上。这个开关也能够或许用三极管实现，经由过程在三极管的基极输入方波来节制三极管的开关，再操纵二极管的单领导电性，输入正向或负向高压。
在电路设想中，良多元器件(如CPU)常常须要接纳5V直流供电，而通俗电池的电压都是1.5V，是以当电路接纳电池供电时，起首要处理的便是升压降压题目。
上面给出一种低本钱的直流到直流(DC-DC)升压电路，该升压电路用DC/DC直流升压变更器(E50D、TP8350)作为主控，只要外接电感、电容、二极管等4个元件，便能够实现最低0.8V到5V的升压，全数升压电路的本钱约0.5元。

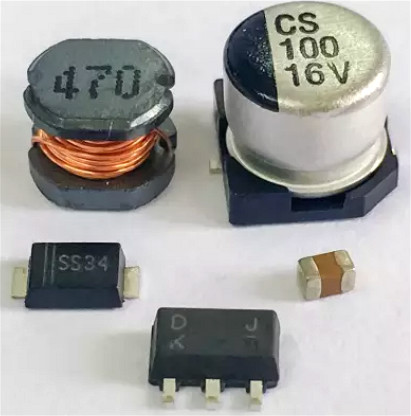

5V升压电路所需的元件

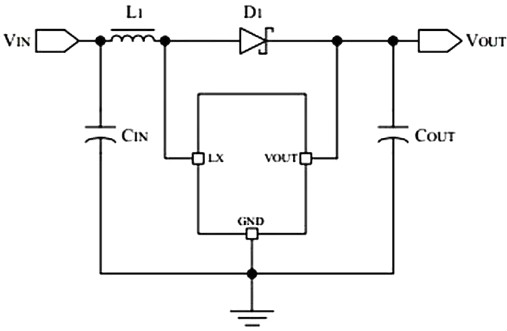

基于E50D/TP8350的直流升压电路道理图
此中，VIN为输入电压，来自电池的输入，只要输入电压高于0.8V，便能够保障升压电路普通任务，并经由过程VOUT输入5V电压。升压电路的任务效力约为85%，输入电压偏差小于2%。
升压芯片E50D的任务频次可达 300KHz，目标是为了能够或许或许减小内部电感L1的尺寸，该电路只要 4.7uH 以上的电感便能够够保障普通任务，但斟酌到负载能够须要较大的电流，本例操纵47uH、寄生串连电阻小于0.5欧的电感。
输入滤波电容CIN是为了保障输入电压不变，由是接纳电池供电，并且升压电路间隔电池很近，以是这里选用的是1uF电容，即便不输入滤波电容，该DC-DC 升压电路也能够或许输入低纹波、低噪声的直流电压。
输入端电容COUT接纳100uF的电解电容。整流二极管D1对DC-DC升压电路的效力影响很大，这里选用领导通电压低、反映时候快的肖特基二极管SS34。
尝试所需的全数元件
1、印刷电路板，一块
2、升压芯片TP8350/E50D，一片
3、47uH电感，一个
4、100uF电解电容，一个
5、1uF滤波电容，一个
6、5号电池盒，一个
7、电源开关，一个

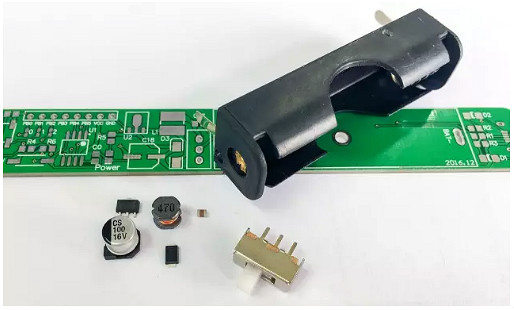

升压尝试全数元器件
1. 焊接元器件
因为选用的是贴片元件，起首须要大师把元件焊接在印刷电路板上，注重元件的焊接挨次，以不影响后续元件的焊接为好。
别的，良多元件是无标的目的性的，比方肖特基二极管SS34，电解电容等，不能焊接反了。贴片的焊接体例，网上有良多视频教程。
电池盒不要焊接，装好电池后间接插在印刷电路板上就行，注重电池的标的目的。因为这个电路板还能够或许焊接残剩的元件，若是此刻焊接电池盒，电路板尾部USB接口处的元件就不好焊接了，全数电路板倡议最初焊接电池盒。

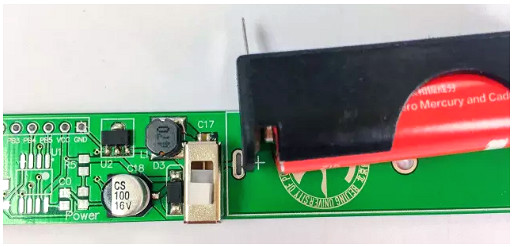

2. 拔出电池盒，测试升压电路
电路焊接实现后，便能够够拔出电池盒，翻开电源开关，用万用表的直流电压档测试排插的VCC和GND处的电压，应当是不变的5V，申明升压电路任务普通。
若是升压电路不任务，普通是因为虚焊或有的元件焊反了，请通电前细心查抄。

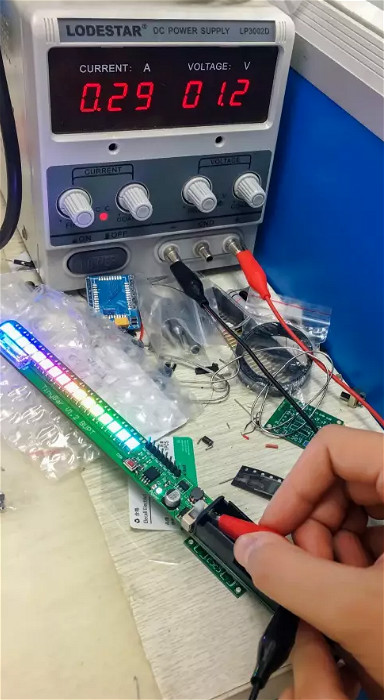

下图能够或许更较着看出升压电路的任务环境，此中电池局部加的是1.2V电压，全数电路能够或许普通任务。

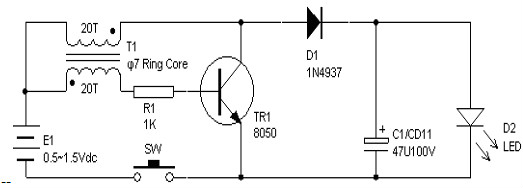

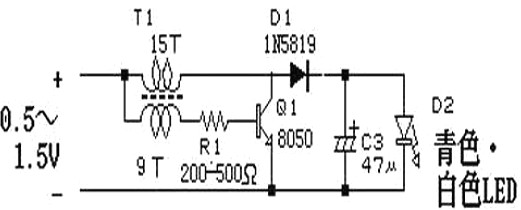

1.5V低本钱LED驱动电路
磁环选用T9*5*3/2K,也可用T10*6*5等,用0.3mm漆包线双线并绕20T,按图中同名端毗连.TR1选8050或9014,D1选4937或107,PCB用一片废板便宜.

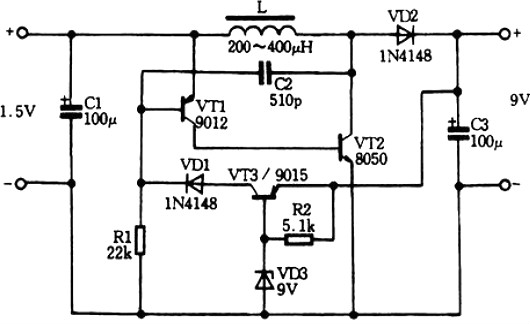

一种稳压型直流升压电路
该电路可将一节1．5V的电池升压至9V,用来代替9V叠层电池操纵.电路空载输人电流低于1．2mA,转换效力高达60%.该电路由振荡电路和稳压电路构成,此中VT1、VT2、C2构成振荡器,色码电感L为储能电感,VD2为整流二极管,C3为输入滤波电容,VT3、VD1、VD3及R2为不变输入电压的稳压电路.输入电压约即是VD3的稳压值.

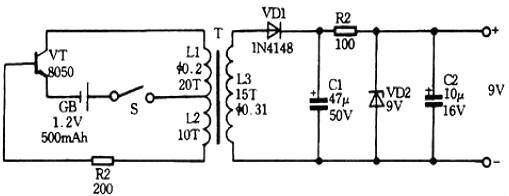

一种操纵1.2V、500mAh的镍镉电池做电源的逆变电源电路
输入直流电压为9V,可供数字式万用表操纵.图7-72中变压器T操纵15mm的磁环穿绕而成.(元器件参数图均已标注,S为数字万用表的电源开关.
1.5V点亮LED

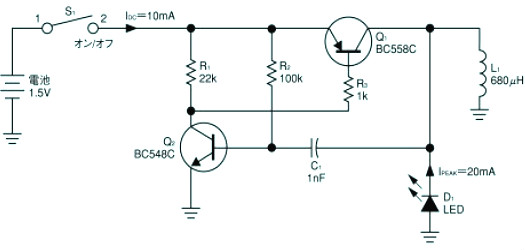

1.5V驱动LED的电路

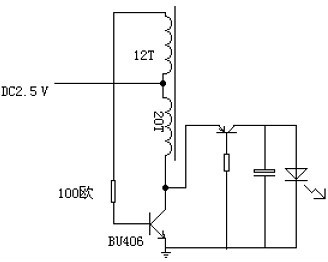

R2能够或许减小到几千欧,这个电路元件太多,不如尝尝下边这个,线圈的圈数是我屡次尝试的成果.还有人用2个8050并联操纵,听说结果不错。

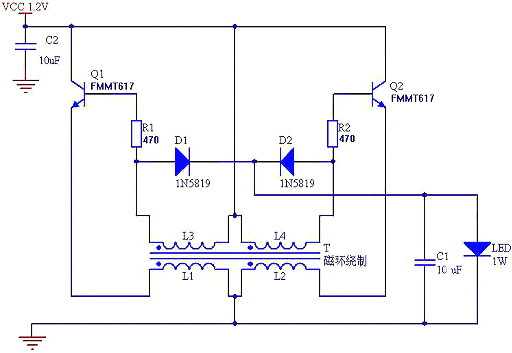

磁环操纵6mm磁环,L1、L2用0.23mm漆包线绕8+8匝,L3、L4用0.18mm漆包线绕28+28匝驱动1W LED电流能够或许轻松跨越450mA,乃至500mA,电路效力高于70%.
简略LED驱动
