升压电路简介

升压电路道理是本文的重点，咱们先来领会甚么是升压电路。升压电路也叫自举电路，是操纵自举升压二极管，自举升压电容等电子元件，使电容放电电压和电源电压叠加，从而使电压降低，有的电路降低的电压能到达数倍电源电压。

升压电路道理

升压电路道理以下：举个简略的例子：有一个12V的电路，电路中有一个场效应管须要15V的驱动电压，这个电压怎样弄出来？便是用自举。凡是用一个电容和一个二极管，电容存储电荷，二极管避免电流倒灌，频次较高的时辰，自举电路的电压便是电路输入的电压加上电容上的电压，起到升压的感化。

自举电路只是在现实中定的称号，在现实上不这个观点。自举电路首要是在甲乙类单电源互补对称电路中操纵较为遍及。甲乙类单电源互补对称电路在现实上能够或许使输入电压Vo到达Vcc的一半，但在现实的测试中，输入电压远达不到Vcc的一半。此中首要的缘由就须要一个高于Vcc的电压。以是接纳自举电路来升压。

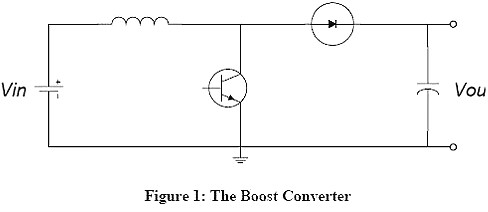

经常利用自举电路（摘自fairchild，操纵申明书AN-6076《供高电压栅极驱动器IC 操纵的自举电路的设想和操纵原则》），开关直流升压电路（即所谓的boost或step-up电路）道理，the boost converter，或叫step-up converter，是一种开关直流升压电路，它能够或许是输入电压比输入电压高。根基电路图见图1.

升压电路道理

假设阿谁开关（三极管或mos管）已断开了很长时候，一切的元件都处于抱负状况，电容电压即是输入电压。上面要分充电和放电两个局部来申明这个电路。

（1）充电进程

升压电路道理的充电进程，在充电进程中，开关闭合(三极管导通)，等效电路如图二，开关(三极管)处用导线取代。这时候候，输入电压流过电感。二极管避免电容对地放电。因为输入是直流电，以是电感上的电流以必然的比率线性增添，这个比率跟电感巨细有关。跟着电感电流增添，电感里贮存了一些能量。

升压电路道理

（2）放电进程

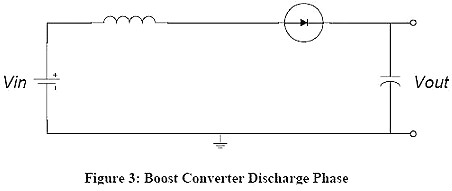

升压电路道理的放电进程。如图，这是当开关断开(三极管停止)时的等效电路。当开关断开(三极管停止)时，因为电感的电流坚持特征，流经电感的电流不会顿时变为0，而是迟缓的由充电终了时的值变为0。而本来的电路已断开，因而电感只能经由进程新电路放电，即电感起头给电容充电，电容两头电压降低，此时电压已高于输入电压了，升压终了。

升压电路道理

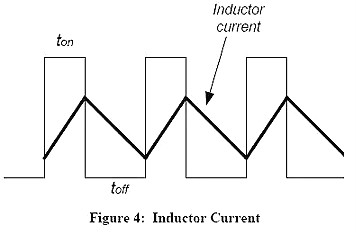

升压进程便是一个电感的能量通报进程。充电时，电感接收能量，放电时电感放出能量。若是电感量充足大，那末在输入端就能够或许在放电进程中坚持一个延续的电流。若是这个通断的进程不时反复，就能够或许在电容两头取得高于输入电压的电压。

升压电路道理

经常利用升压电路

1、P沟道高端栅极驱动器

间接式驱动器：合用于最大输入电压小于器件的栅- 源极击穿电压。

开放式搜集器：体例简略，可是不合用于间接驱动高速电路中的MOSFET。

电平转换驱动器：合用于高速操纵，能够或许与罕见PWM 节制器无缝式任务。

2、N沟道高端栅极驱动器

间接式驱动器：MOSFET最简略的高端操纵，由PWM 节制器或以地为基准的驱动器间接驱动，但它必须知足上面两个前提：

1、VCC<Vgs,max

2、Vdc<VCC-Vgs,miller

浮动电源栅极驱动器:自力电源的本钱影响是很明显的。光耦合器绝对高贵，并且带宽无限，对噪声敏感。

变压器耦合式驱动器:在不肯定的周期内充实节制栅极，但在某种水平上，限定了开关机能。可是，这是能够或许改良的，只是电路更庞杂了。

电荷泵驱动器:对开关操纵，导通时候常常很长。因为电压倍增电路的效力低，能够须要更多低电压级泵。

自举式驱动器:简略，便宜，也有范围；比方，占空比和导通时候都遭到革新自举电容的限定。

DC/DC 升压电路道理

升压式DC/DC变更器首要用于输入电流较小的场所，只需接纳1~2节电池便可取得3~12V任务电压，任务电流可达几十毫安至几百毫安，其转换效力可达70%-80%。

升压式DC/DC变更器的根基任务道理如图所示。电路中的VT为开关管，当脉冲振荡器对双稳态电路置位(即Q端为1)时，VT导通，电感VT中流过电流并储存能量，直到电感电流在RS上的压降即是比拟器设定的闽值电压时，双稳态电路复位，即Q端为0。

此时VT停止，电感LT中贮存的能量经由进程一极管VD1供应负载，同时对C停止充电。当负载电压要跌落时，电容C放电，这时候候输入端可取得高于输大真个稳定电压。输入的电压由分压器R1和R2分压后输入偏差缩小器，并与基准电压一路去节制脉冲宽度，由此而取得所须要的电压，即V0=VR*(R1/R2+1)式中:VR——基准电压。

降压式DC/DC变更器的输入电流较大，多为数百毫安至几安，是以合用于输入电流较大的场所。降压式DC/DC变更器根基任务道理电路如图所示。VT1为开关管，当VT1导通时，输入电压Vi经由进程电感L1向负载RL供电，与此同时也向电容C2充电。

在这个进程中，电容C2及电感L1中贮存能量。当VT1停止时，由贮存在电感L1中的能量持续向RL供电，当输入电压要降落时，电容C2中的能量也向RL放电，坚持输入电压稳定。二极管VD1为续流二极管，以便构成电路回路。输入的电压Vo经R1和R2构成的分压器分压，把输入电压的旌旗灯号反应至节制电路，由节制电路来节制开关管的导通及停止时候，使输入电压坚持稳定。
