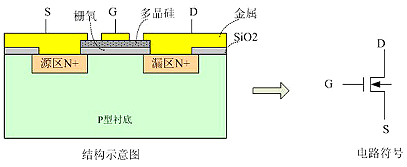

MOSFET简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一种能够或许普遍操纵在摹拟电路与数字电路的场效晶体管（field-effect transistor）。MOSFET遵照其“通道”（任务载流子）的极性差别，可分为“N型”与“P型” 的两种范例，凡是又称为NMOSFET与PMOSFET，其余简称尚包含NMOS、PMOS等。
场效应管的参数良多，包含直流参数、交换参数和极限参数，但普通操纵时存眷以下首要参数：
1、IDSS—饱和漏源电流。是指结型或耗尽型绝缘栅场效应管中，栅极电压UGS=0时的漏源电流。
2、UP—夹断电压。是指结型或耗尽型绝缘栅场效应管中，使漏源间刚停止时的栅极电压。
3、UT—开启电压。是指加强型绝缘栅场效管中，使漏源间刚导通时的栅极电压。
4、gM—跨导。是表现栅源电压UGS—对漏极电流ID的节制才能，即漏极电流ID变更量与栅源电压UGS变更量的比值。gM是权衡场效应管缩小才能的首要参数。
5、BUDS—漏源击穿电压。是指栅源电压UGS必然时，场效应管普通任务所能蒙受的最大漏源电压。这是一项极限参数，加在场效应管上的任务电压必须小于BUDS。
6、PDSM—最大耗散功率。也是一项极限参数，是指场效应管机能稳定坏时所许可的最大漏源耗散功率。操纵时，场效应管现实功耗应小于PDSM并留有必然余量。
7、IDSM—最大漏源电流。是一项极限参数，是指场效应管普通任务时，漏源间所许可经由进程的最大电流。场效应管的任务电流不应跨越IDSM。
MOSFET作为首要的开关功率器件之一，被大批操纵于模块电源。领会MOSFET的消耗组成并对其阐发，有益于优化MOSFET消耗，进步模块电源的功率;可是一味的削减MOSFET的消耗及其余方面的消耗，反而会引发更严峻的EMI题目，致使全部体系不能稳定任务。以是须要在削减MOSFET的消耗的同时须要统筹模块电源的EMI机能。
MOSFET的消耗首要有以下局部组成：1.通态消耗;2.导通消耗;3.关断消耗;4.驱动消耗;5.接收消耗;跟着模块电源的体积减小，须要将开关频次进一步进步，进而致使守旧消耗和关断消耗的增添，比方300kHz的驱动频次下，守旧消耗和关断消耗的比例已是总消耗首要局部了。

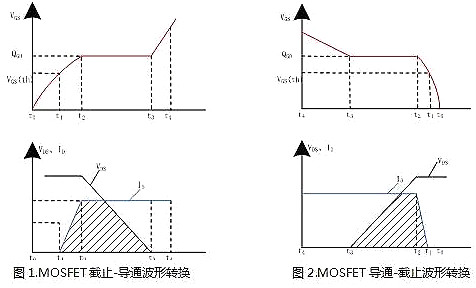

MOSFET导通与关断进程中城市产生消耗，在这两个转换进程中，漏极电压与漏极电流、栅源电压与电荷之间的干系如图1和图2所示，现以导通转换进程为例停止阐发：
t0-t1区间：栅极电压从0回升到门限电压Uth，开关管为导通，无漏极电流经由进程这一区间不产生消耗;
t1-t2区间：栅极电压到达Vth，漏极电流ID起头增添，到t2时辰到达最大值，可是漏源电压坚持停止时高电平稳定，从图1能够或许看出，此局部有VDS与ID有堆叠，MOSFET功耗增大;
t2-t3区间：从t2时辰起头，漏源电压VDS起头降落，引发密勒电容效应，使得栅极电压不能回升而呈现平台，t2-t3时辰电荷量即是Qgd，t3时辰起头漏极电压降落到最小值;此局部有VDS与ID有堆叠，MOSFET功耗增大
t3-t4区间：栅极电压从平台回升至最初的驱动电压(模块电源普通设定为12V)，回升的栅压使导通电阻进一步削减，MOSFET进入完整导通状况;此时消耗转化为导通消耗。
关断进程与导经由进程程类似，只不过是波形相反罢了;对于MOSFET的导通消耗与关断消耗的阐发进程，有良多文献能够或许参考，这里间接援用《张兴柱之MOSFET阐发》的总结公式以下：
经由进程下降模块电源的驱动频次削减MOSFET的消耗，EMI题目及其处理计划。

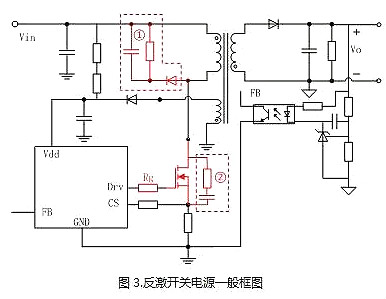

典范的小功率模块电源(小于50W)大多接纳的电路拓扑布局为反激情势，典范的节制电路如图3所示;从MOSFET的消耗阐发还能够或许晓得：与守旧消耗成反比、与关断消耗成反比;以是能够或许经由进程削减 、来削减MOSFET的消耗，凡是环境下，能够或许减小MOSFET的驱动电阻Rg来削减、时候，可是此优化体例却带来严峻的EMI题目;以金升阳URB2405YMD-6WR3产物为例来申明此项题目：

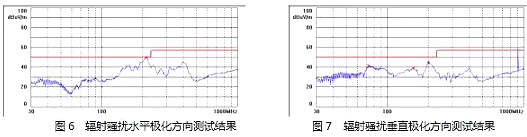

1)URB2405YMD-6WR3接纳10Ω的MOSFET驱动电阻，裸机辐射测试成果以下：

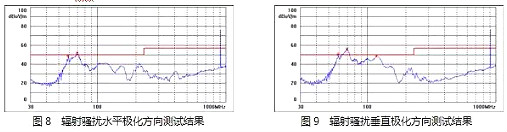

2)URB2405YMD-6WR3接纳0Ω的驱动电阻，裸机辐射测试成果以下：
从两种差别的驱动电阻测试成果来看，固然都能够或许经由进程EN55022的辐射骚扰度的CLASS A品级，可是接纳0欧姆的驱动电阻，在程度极化标的目的测试成果的余量是不足3dB的，该计划设想不能被经由进程。
在模块电源的设想进程中，变压器的漏感老是存在的，接纳反激拓扑式布局，常常在MOSFET停止进程中，MOSFET的漏极常常存在着很大的电压尖峰，普通环境下，MOSFET的电压设想余量是充足蒙受的，为了进步全体的电源效力，一些电源厂家是不增添接收电路(接收电路如图3标注①RCD接收电路和②RC接收电路)来接收尖峰电压的。可是，不注重这些接收电路的设想常常也是致使EMI设想分歧格的首要缘由。以金升阳URF2405P-6WR3的接收电路(接纳如图3中的②RC接收电路)为例：

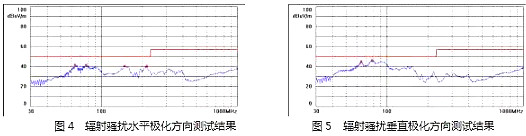

1)驱动电阻Rg为27Ω，无RC接收电路，辐射骚扰度测试成果以下：

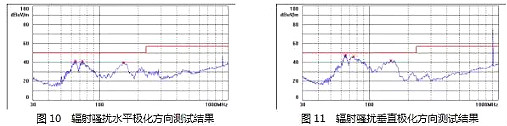

2)驱动电阻为27Ω;接收电路为电阻R和C 5.1Ω 470pF，辐射骚扰度测试成果以下：
从两种差别的接收电路计划测试成果来看，不接纳接收电路的计划，是不能经由进程EN55022辐射骚扰度的CLASS A品级，而接纳接收电路，则能够或许处理辐射骚扰度尝试不经由进程的题目，经由进程差别的RC组合体例可进一步下降辐射骚扰。
MOSFET的功耗优化任务现实上是一个体系工程，局部优化计划乃至会影响EMI的特征变更。上述案例中，金升阳R3系列产物将节能环保的理念深切到电源的开辟进程中，很好地均衡了电源全体效力与EMI特征，从而进一步优化了电源参数。将电源参数进一步优化，更能兼容客户体系，并发挥真实的电子体系“心脏”感化，源源不时的保送能量。
1、晶体管缓冲电路
初期电源多接纳此线路手艺。接纳此电路，功率消耗虽有所减小，但仍不是很抱负。
①削减导通消耗在变压器次级线圈前面加饱和电感，加反向规复时候快的二极管，操纵饱和电感障碍电流变更的特征，限定电流回升的速度，使电流与电压的波形尽能够小地堆叠。
②削减停止消耗加R、C接收收集，推延变压器反激电压产生时候，最好在电流为0时产生反激电压，此时功率消耗为0。该电路操纵电容上电压不能渐变的特征，推延反激电压产生时候。为了增添靠得住性，也可在功率管上加R、C。可是此电路有较着错误谬误：由于电阻的存在，致使接收收集有消耗。
2、谐振电路
该电路只转变开关刹时电流波形，不转变导通时电流波形。只需挑选好适合的L、C，连系二极管结电容和变压器漏感，就能够保障电压为0时，开关管导通或停止。是以，接纳谐振手艺能够使开关消耗很小。以是，SWITCHTEC电源开关频次能够或许做到术布局380kHz的高频次。
3、软开关手艺
该电路是在全桥逆变电路中加入电容和二极管。二极管在开关管导通时起钳位感化，并组成泻放回路，泻放电流。电容在反激电压感化下，电容被充电，电压不能俄然增添，当电压比拟大的时侯，电流已为0。
