钽电容是电容器中体积小而又能到达较大电容量的产物，是1956年由美国贝尔尝试室起首研制胜利的，它的机能良好。钽电容器形状多种多样，并制成适于外表贴装的小型和片型元件。钽电容器不只在军事通信，航天等范畴操纵，并且钽电容的操纵规模还在向产业节制，影视装备、通信仪表等产物中大批操纵。
列国电容器的型号定名很差别一，国产电容器的定名由四局部构成：
第一局部：用字母表现称号，电容器为C。
第二局部：用字母表现材料。
第三局部：用数字表现分类。
第四局部：用数字表现序号。
钽电容是由罕见金属钽加工而成，先把钽磨成微细粉，再与别的的介质一路经烧结而成。钽电容因为金属钽的固有特点，具备不变性好、不随情况的变更而转变、能做到容值很大等特色，在某些方面具备陶瓷电容不可比拟的一些特点，是以在很多没法操纵陶瓷电容的电路上钽电容被普遍选用。
跟着钽电容在市场的操纵愈来愈普遍，型号和供货量的增添，价钱的下跌，现在很多行业都在用钽电容替换铝电解电容。固然钽电容也有自身的错误谬误，比方耐压不够高，大大限定了钽电容的用处地区。就拿声响电路来讲吧，声响电路中凡是包罗滤波、耦合、旁路、分频等电容，若安在电路中更有用地挑选操纵电容器对声响音质的改良具备较大的影响。声响电路中的耦合电容绝大一局部便是用的钽电容。
钽电容主动化水平高，精度也高，在运输途中不像插件式那样轻易受损，可是贴片工艺装置须要波峰焊工艺处置，电容颠末低温以后能够或许或许或许会影响机能，出格是阴极接纳电解液的电容，颠末低温后电解液能够或许或许或许会干涸，插件工艺的装置本钱低，是以在一样本钱下，电容自身的机能能够或许或许或许更好一些。
贴片钽电容感化首要是断根由芯片自身发生的各类高频旌旗灯号对其余芯片的串扰，从而让各个芯片模块能够或许或许或许不受搅扰的通俗任务，在高频电子振荡线路中，贴片式电容与晶体振荡器等元件一路构成振荡电路，给各类电路供给所需的时钟频次。
它被操纵于小容量的低频滤波电路中，贴片钽电容与陶瓷电容比拟，其外表均有电容容量和耐压标识，其外表色彩凡是有黄色和玄色两种，比方100-16即表现容量100μF，耐压16V，贴片式铝电解电容具备比贴片式钽电容更大的容量，其多见于显卡上，容量在300μF~1500μF之间，贴片钽电容首要是知足电流低频的滤波和稳压感化，竖立电容和贴片电容的区分 不管是插件仍是贴片式的装置工艺，电容自身都是竖立于PCB的，底子的区分体例是贴片工艺装置的电容，有玄色的橡胶底座。
钽电容的标识体例及正负极判定以下：

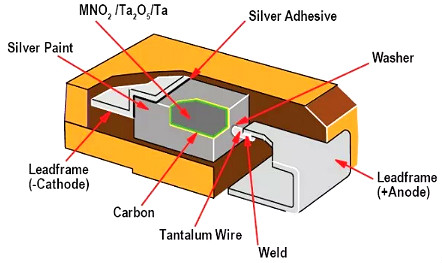

钽电容外部布局图

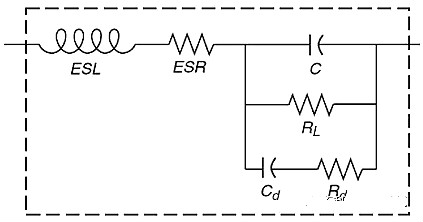

钽电容外部等效电路
(1)直标法：用字母和数字把型号、规格间接标在外壳上。
(2)笔墨标记法：用数字、笔墨标记有纪律的组合来表现容量。笔墨标记表现其电容量的单元：P、N、u、m、F等。和电阻的表现体例不异。标称许可误差也和电阻的表现体例不异。小于10pF的电容，其许可误差用字母取代：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。
(3)色标法：和电阻的表现体例不异，单元通俗为pF。小型电解电容器的耐压也有用色标法的，地位接近正极引出线的根部，所表现的意思以下表所示：
色彩 黑 棕 红 橙 黄 绿 蓝 紫 灰
耐压 4V 6.3V 10V 16V 25V 32V 40V 50V 63V
(4)入口电容器的标识体例：入口电容器通俗有6项构成。
第一项：用字母表现种别：
第二项：用两位数字表现其形状、布局、封装体例、引线起头及与轴的干系。
第三项：温度弥补型电容器的温度特点，有用字母的，也有用色彩的，其意思以下表所示：
序号 字母 色彩 温度系数 许可误差 字母 色彩 温度系数 许可误差
1 A 金 +100 R 黄 -220
2 B 灰 +30 S 绿 -330
11 P 橙 -150 YN -800~-5800
备注：温度系数的单元10e -6/℃;许可误差是% 。
第四项：用数字和字母表现耐压，字母代表有用数值，数字代表被乘数的10的幂。
第五项：标称容量，用三位数字表现，前两位为有用数值，第三为是10的幂。当有小数时，用R或P表现。通俗电容器的单元是pF，电解电容器的单元是uF。
第六项：许可误差。用一个字母表现，意思和国产电容器的不异。也有用色标法的，意思和国产电容器的标记体例不异。
入口的，以477 A71N13为例，后边六位别离与上述六项对应。

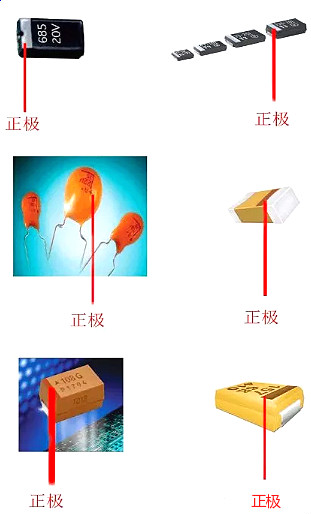

钽电容的极性，对贴片钽电容来讲，有一条横线的那一端是钽电容的正极，而另外一端便是钽电容的负极。
对有引线管脚的钽电容来讲，长腿的一端是钽电容的正极，短腿的一端是负极。
在焊接电容时，不能将钽电容的正负极接反，不然就没法起到感化，乃至引发恐怖的效果：轻则电容被烧焦;重则引发电容爆炸。以是装置钽电容的时辰，必然要谨严谨严。
以下列图象所示：
（一）错误谬误
容量较小、价钱也比铝电容贵，并且耐电压及电流才能较弱。它被操纵于大容量滤波的处所，像CPU插槽四周就看到钽电容的身影，多同陶瓷电容，电解电容共同操纵或是操纵于电压、电流不大的处所。
（二）长处
钽电容全称是钽电解电容，也属于电解电容的一种，操纵金属钽做介质，不像通俗电解电容那样操纵电解液，钽电容不需像通俗电解电容那样操纵镀了铝膜的电容纸绕制，自身几近不电感，但这也限定了它的容量。
另外，因为钽电容外部不电解液，很合适在低温下任务。 这类怪异自愈机能，保障了其长寿命和靠得住性的上风。
固体钽电容器电机能良好，任务温度规模宽，并且情势多样，体积效力良好，具备其怪异的特点：钽电容器的任务介质是在钽金属外表天生的一层极薄的五氧化二钽膜。此层氧化膜介质与构成电容器的一端极连系成一个全体，不能零丁存在。是以单元体积内具备很是高的任务电场强度，所具备的电容量出格大，即比容量很是高，是以出格适合于小型化。
制作商供给品种普遍的钽电容产物系列，它们针对各类详细特点停止优化，并对准差别的操纵和细分市场。这些差别的产物系列供给的优化包含更低的ESR、更小的尺寸、高靠得住性(面向军用、汽车和医疗操纵)、更小的直流泄电流、更低的ESL和更高的任务温度。本文偏重此中两个范畴：更低的ESR和更小的尺寸。
1、更低的ESR – 为完成最低ESR而优化，这些器件在脉冲或交换操纵中供给更高的效力，在高噪声情况中供给更超卓的滤波机能。
2、更小的尺寸 – 连系高CV钽粉的操纵和高效力封装，这些器件以松散尺寸供给高容值，合用空间严重的操纵，如智妙手机、平板电脑和其余手持式花费电子装备。
减小ESR一向是钽电容设想的首要研讨范畴之一。钽粉的挑选和出产时代涂敷阴极材料时所用的工艺对ESR有较着影响。可是，对给定的额定值(容值、电压、尺寸)，这些身分首要为设想束缚并在今朝的最早进器件上获得根基处理。使ESR减小的两个最首要身分是：阴极材料用导电聚合物替换MnO2，引线框架材料从铁镍合金改成铜(Cu)。
传统钽电容的ESR首要源于阴极材料MnO2。如图1所示，MnO2的导电率约为0.1S/cm。比拟之下，导电聚合物(如聚3,4-乙烯二氧噻吩)的导电率在100S/cm规模内。导电率的这一增添间接转换为ESR的较着减小。

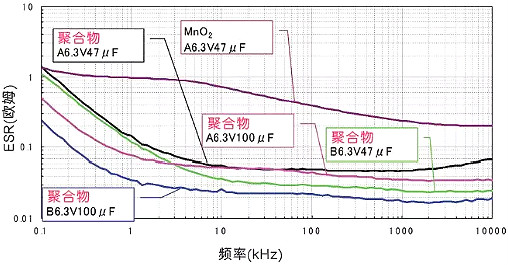

在图2中，差别额定值下的ESR-频次曲线显现了钽电容器接纳聚合物阴极体系的上风。经由过程间接比拟MnO2和聚合物设想在A外壳 6.3 V / 47 μF额定值前提下的ESR-频次曲线，能够或许或许或许看出在100 kHz频次下聚合物设想使ESR的减小幅度多达一个数目级。
图1 差别材料的导电率
图2 差别额定值下的ESR-频次曲线

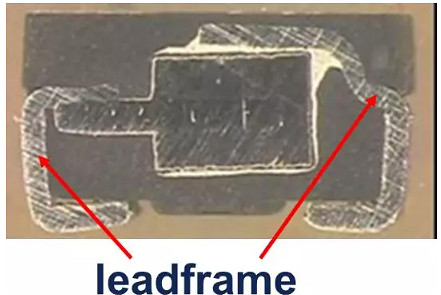

引线框架材料是改用导电率更高的材料后可改良ESR的另外一个范畴。如图3中的电容横截面所示，引线框架供给从外部电容器元件到封装外部的电毗连。
图3 电容横截面
铁镍合金(如Alloy 42)一向是引线框架材料传统挑选。这些合金的长处包含低热收缩系数(CTE)、低本钱和制作中的易用性。铜引线框架材料加工方面的改良使其能够或许或许或许用于钽电容设想。因为导电率是Alloy 42的100倍，铜的操纵对ESR有首要影响。比方，接纳A外壳(EIA 3216)和传统引线框架的Vishay 100μF/6.3V T55聚合物钽电容在100kHz和25°C前提下供给70mΩ的最大ESR。经由过程改成铜引线框架，最大ESR可减小到40mΩ。
改良钽电容设想体积效力(容值密度)的两个首要身分是钽粉的演化和封装的改良。

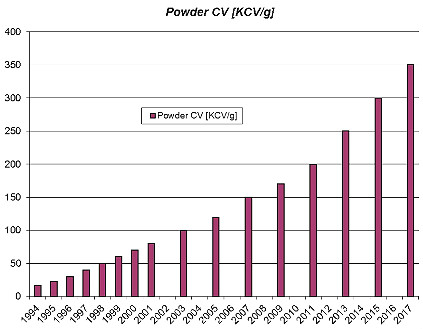

电容设想中操纵的钽粉的品质因数是：(容值?电压)/品质，简写为CV/g。大规模出产中操纵的钽粉的演化如图4所示。CV/g的这些增添与更小的颗粒尺寸和粉末纯度改良有关。在电容设想中操纵这些材料自身便是一个庞杂的研讨范畴，须要大批研发投资。
图4 大规模出产中操纵的钽粉的演化
使钽电容设想尺寸减小的另外一个首要身分是超高效封装手艺的成长。业内操纵的最罕见封装手艺是引线框架设想。这类布局具备很是高的制作效力，从而能够或许或许或许下降本钱和进步产能。对不受制于空间的操纵，这些器件依然是可行的处理计划。

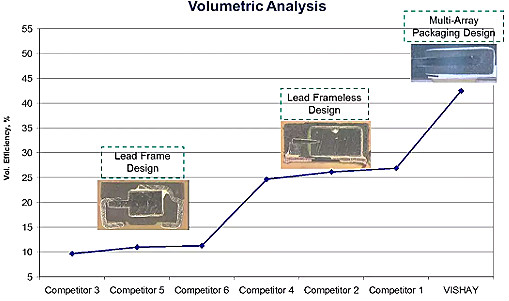

图5 差别封装手艺的体积效力
可是，在首要设想规范是增添密度的很多电子体系中，能够或许或许或许减小元件尺寸是一个首要上风。在此方面，制作商在封装手艺上已获得了多少停顿。如图5所示，与规范引线框架布局比拟，无引线框架设想可改良体积效力。经由过程减小供给外部毗连所需的机器布局的尺寸，这些器件可操纵该额定可用空间来增添电容元件的尺寸，从而增添容值和/或电压。

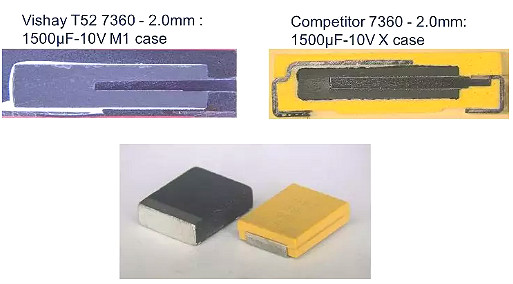

在最新一代封装手艺中，Vishay具备专利的多阵列封装(MAP)布局经由过程操纵位于封装末真个金属化层来供给外部毗连使体积效力进一步改良。该布局经由过程完全消弭外部阳极毗连使电容元件尺寸在可用体积规模内完成最大化。为进一步申明体积效力的改良，请看图6。从图中能够或许或许或许较着看出电容元件的体积增添了60%以上。这一增添可用于优化器件，以增添容值和/或电压、减小DCL和进步靠得住性。
图6 Vishay具备专利的多阵列封装布局

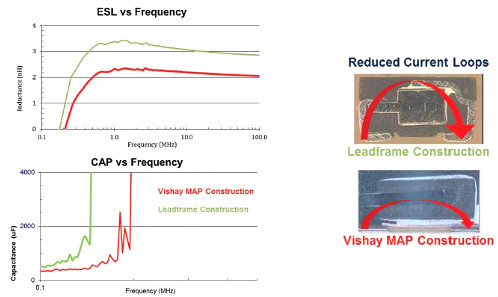

Vishay MAP布局的另外一个益处是减小ESL。MAP布局可经由过程消弭环包的机器引线框架较着减小既有电流回路的尺寸。经由过程使电流回路最小化，可较着减小ESL。如图7所示，与规范引线框架布局比拟，这一减小可到达30%之多。ESL的减小对应于自谐振频次的增添，这可扩展电容的任务频次规模。
图7 Vishay的MAP布局与规范引线框架布局机能对照
