本文侧重是报告电流互感器选型参考及电流互感器选型准绳和体例，接上去咱们间接进入主题。起首要先容的是若何精确的挑选电流互感器。
精确电流互感器选型的体例以下：

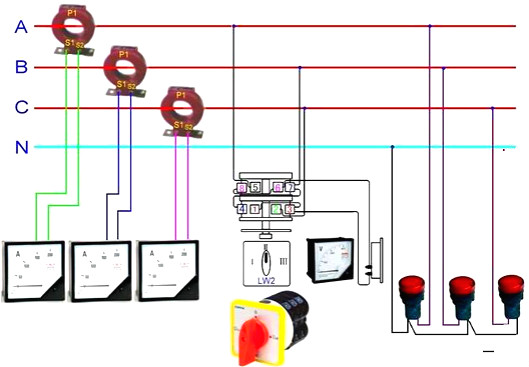

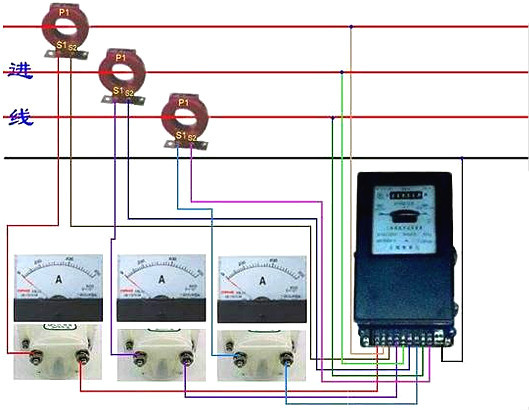

上图为电流互感器与电流表、计量电度表的接线图。电流互感器是一种非打仗式的电流传感器，电流互感器是根据电磁感到道理，使被测电缆穿过空心线圈，当被测电缆的电流发生变更时，其四周发生的磁场也会同时发生变更，同时空心线圈的磁通量发生变更，磁通量的变更就会使次级回路（互感器线图S1 S2接线端子）发生电流。如许便能够根据电流互感的电信号丈量电缆电流的巨细。
1、根据节制电柜所节制这条回路的普通任务最大负载电流来定。比方电路 图纸上的额外电流是32A ，挑选50/5 的便能够了。若是是49A的额外电流的话，挑选100/5的互感器比拟好。普通环境下，挑选准绳是：互感器的额外电流应当大于现实额外电流的1.2～1.5倍摆布。
2 穿心式互感器一次匝的和二次有个变流比的干系，比方50/5的互感器，穿1圈时为50/5，电缆从孔中穿2圈则缩少1倍电流比为25/5了。挑选50/5的或挑选100/5的，首要是看一次电流和对二次的精度请求和互感器的容量等。
注重：电流互感器下面P1为电源引进端，P2为引出至负载端。S1 S2为电流互感器的二次侧，它是与电流表或电度表串连在电流回路中的。
3、应根据电流互感器的用处，精确挑选其精确度级。电流互感器的精确度普通分为0.2、0.5、1.0、3.0等几级，凡是作尝试室紧密丈量用选0.2级，计费丈量用0.5级，变电所配电盘上的丈量仪表用1.0级，普通唆使仪表及继电掩护则接纳3.0级。
4、电流互感器的二次负荷（包含电工仪表和继电器）所耗损的功率（伏安数）或阻抗值不应跨越所挑选的精确级响应的额外容量。
5、应根据体系的运转体例和电流互感器的接线体例，肯定电流互感器的台数。

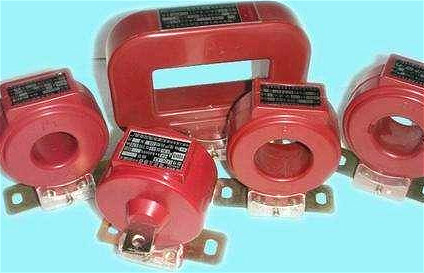

提醒：电流互感器运转时切不可开路。以上均为经常利用高压配电柜顶用的AKH一.066/K互感器，品牌太多，型号拔取由用户本身挑选。
1）电流互感器的接线应遵照串连准绳：即一次绕阻应与被测电路串连，而二次绕阻则与统统仪表负载串连
2）按被测电流巨细，挑选适合的变比，不然偏差将增大。同时，二次侧一端必须接地，以防绝缘一旦破坏时，一次侧高压窜入二次高压侧，形成人身和装备变乱。
3）二次侧相对不许可开路，因一旦开路，一次侧电流I1全数成为磁化电流，引发φm和E2骤增，形成死心过分饱和磁化，发烧严峻乃至销毁线圈；同时，磁途经分饱和磁化后，使偏差增大。电流互感器在普通任务时，二次侧与丈量仪表和继电器等电流线圈串连利用，丈量仪表和继电器等电流线圈阻抗很小，二次侧类似于短路。CT二次电流的巨细由一次电流决议，二次电流发生的磁势，是均衡一次电流的磁势的。
若俄然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通显现严峻饱和的平顶波，是以二次侧绕组将在磁经由进程零时感到出很高的尖顶波，其值可达到数千乃至上万伏，危及任务职员的宁静及仪表的绝缘机能。
别的，二次侧开路使二次侧电压达几百伏，一旦涉及将形成触电变乱。是以，电流互感器二次侧都备有短路开关，避免二次侧开路。在利用进程中，二次侧一旦开路应顿时撤掉电路负载，而后，再停电处置。统统处置好前方可再用。
4）为了知足丈量仪表、继电掩护、断路器失灵判定和毛病滤波等装配的须要，在发机电、变压器、出线、母线分段断路器、母线断路器、旁路断路器等回路中均设2～8个二次绕阻的电流互感器。
5）对掩护用电流互感器的装设地点应按尽能够消弭主掩护装配的不掩护区来设置。比方：如有两组电流互感器，且地位许可时，应设在断路器两侧，使断路器处于穿插掩护规模当中。
6）为了避免支柱式电流互感器套管闪络形成母线毛病，电流互感器凡是安排在断路器的出线或变压器侧。
7）为了加重发机电外部毛病时的毁伤，用于主动调理励磁装配的电流互感器应安排在发机电定子绕组的出线侧。为了便于阐发和在发机电并入体系前发明外部毛病，用于丈量仪表的电流互感器宜装在发机电中性点侧。
电流互感器额外电压应大于装设点线路额外电压。
应根据一次负荷计较电流IC挑选电流互感器变比。电流互感器一次侧额外电流规范比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额外电流凡是为1A或5A。
此中2×a/C表现统一台产物有两种电流比，经由进程转变产物的毗连片接线体例完成，当串连时，电流比为a/c，并联时电流比为2×a/C。普通环境下，计量用电流互感器变流比的挑选应使其一次额外电流I1n不小于线路中的负荷电流（即计较IC）。
如线路中负荷计较电流为350A，则电流互感器的变流比应挑选400/5。掩护用的电流互感器为保障其精确度请求，能够将变比选得大一些。
应根据丈量精确度请求挑选电流互感器的精确级并进行校验。精确级挑选的准绳：计费计量用的电流互感器其精确级不低于0．5级；用于监督各收支线回路中负荷电流巨细的电流表应选用1．0—3．0级电流互感器。为了保障精确度偏差不跨越划定值，普通还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额外负荷S2n，所选精确度能力获得保障。精确度校验公式：S2≤S2n。
二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：
式中，Si、Zi为二次回路中的仪表、继电器线圈的额外负荷和阻抗，RXC为二次回路中统统讨论、触点的打仗电阻，普通取0．1Ω，RWL为二次回路导线电阻，
计较公式化为：RWL=LC/（r×S）。
式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计较长度（m）。设互感器到仪表单向长度为L1，
则：
L1互感器为星形接
LC=L1两相V形接线
2L1一相式接线
继电掩护用的电流互感器的精确度经常利用的有5P和l0P。掩护级的精确度是以额外精确限值一次电流下的。
最大复合偏差ε%来标称的（如5P对应的ε%=5%）。所谓额外精确限值一次电流即一次电流为额外一次电流的倍数（n=I1/I1n），也称为额外精确限值系数。即请求掩护用的电流互感器在能够呈现的规模内，其最大复合偏差不跨越ε%值。
电流互感器ε%偏差曲线校验步骤：
⑴根据掩护装配范例计较流过电流互感器的一次电流倍数
⑵根据电流互感器的型号、变比和一次电流倍数，在10%偏差曲线上肯定电流互感器的许可二次负荷
⑶根据对电流互感器二次负荷最严峻的短路范例，计较电流互感器的现实二次负荷
⑷比拟现实二次负荷与许可二次负荷。如现实二次负荷小于许可二次负荷，表现电流互感器的偏差不跨越10%偏差：
A、增大毗连导线截面或延长毗连导线长度，以减小现实二次负荷
B、挑选比拟大的电流互感器，减小一次电流倍数，增大许可二次负荷
C、将电流互感器的二次绕组串连起来，使许可二次负荷增大一倍。
需校验电流互感器的动不变度和热不变度，厂家的产物手艺参数中都给出了动不变倍数Kes和热不变倍数Kt，是以按下列公式别离校验动不变和热定度便可。
1）动不变度校验Kes×I1N≥iSh
2）热不变度校验（KtI1n）2t≥I⑶∞tima
式中，t为热不变电流时候。
电流互感器二次额外容量要大于现实二次负载，现实二次负载应为25～100%二次额外容量。容量决议二次侧负载阻抗，负载阻抗又影响丈量或节制精度。负载阻抗首要受丈量仪表和继电器线圈电阻、电抗及接线打仗电阻、二次毗连导线电阻的影响。
