贴片电阻的分类、贴片电阻怎样看巨细与辨认体例

甚么是贴片电阻

贴片电阻(SMD Resistor)别名片式牢固电阻器(Chip Fixed Resistor) ，是金属玻璃釉电阻器中的一种。是将金属粉和玻璃釉粉夹杂，接纳丝网印刷法印在基板上制成的电阻器。耐湿润和低温，温度系数小。可大大节俭电路空间本钱，使设想更邃密化。

贴片电阻的分类

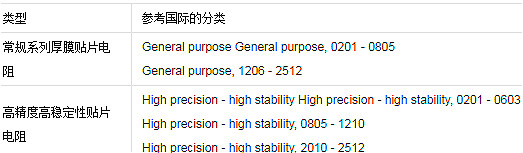

贴片电阻分为以下几大类：

贴片电阻

贴片电阻的定名体例

国际贴片电阻的定名体例：

1、5%精度的定名：RS-05K102JT

2、1%精度的定名：RS-05K1002FT

R －表现电阻

S －表现功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表现尺寸(英寸)：02表现0402、03表现0603、05表现0805、06表现1206、1210表现1210、1812表现1812、10表现2010、12表现2512。

K －表现温度系数为100PPM,102－5%精度阻值表现法：前两位表现有用数字，第三位表现有几多个零，根基单元是Ω，102=1000Ω=1KΩ。

1002是1%阻值表现法：前三位表现有用数字，第四位表现有几多个零，根基单元是Ω，1002=10000Ω=10KΩ。

J －表现精度为5%、F－表现精度为1%。

T －表现编带包装。

贴片电阻阻值偏差精度有±1%、±2%、±5%、±10%精度，老例用的最多的是±1%和±5%，±5%精度的老例是用三位数来表现例例512，后面两位是有用数字，第三位数2表现有几多个零，根基单元是Ω,如许便是5100欧，1000Ω=1KΩ,1000000Ω=1MΩ

为了辨别±5%，±1%的电阻，因而±1%的电阻老例大都用4位数来表现，如许前三位是表现有用数字，第四位表现有几多个零4531也便是4530Ω，也就即是4.53KΩ。

贴片电阻的特征

1、体积小，分量轻；

2、顺应再流焊与波峰焊；

3、机电能不变，靠得住性高；

4、拆卸本钱低，并与主动装贴装备婚配；

5、机器强度高、高频特征优胜。

贴片电阻-辨认体例

贴片元件具备体积小、分量轻、装置密度高，抗震性强．抗搅扰才能强，高频特征好等长处，普遍利用于计较机、手机、电子辞典、医疗电子产物、摄录机、电子电度表及VCD机等。贴片元件按其形状可分为矩形、圆柱形和异形三类 [2] 。按品种分有电阻器、电容器，电感器、晶体管及小型集成电路等。贴片元件与普通元器件的标称体例有所差别。

上面首要谈谈片状电阻器的阻值标称法：

片状电阻器的阻值和普通电阻器一样，在电阻体上表明．共有三种阻值标称法，但标称体例与普通电阻器不完整一样。

1、数字索位标称法

(普通矩形片状电阻接纳这类标称法)

数字索位标称法便是在电阻体上用三位数字来表明其阻值。它的第一名和第二位为有用数字，第三位表现在有用数字后面所加“0”的个数．这一名不会呈现字母。

比方：“472′’表现“4700Ω”；“151”表现“150Ω”。若是是小数．则用“R”表现“小数点”．并占用一名有用数字，其他两位是有用数字。

比方：“2R4″表现“2．4Ω”；“R15”表现“0．15Ω”。

2、色环标称法

(普通圆柱形牢固电阻器接纳这类标称法)

贴片电阻与普通电阻一样，大多接纳四环(偶然三环)表明其阻值。第一环和第二环是有用数字，第三环是倍率(色环代码如表1)。比方：“棕绿黑”表现”15Ω”；“蓝灰橙银”表现“68kΩ”偏差±10%。

3、E96数字代码与字母夹杂标称法

数字代码与字母夹杂标称法也是接纳三位表明电阻阻值，即“两位数字加一名字母”，此中两位数字表现的是E96系列电阻附表2。它的第三位是用字母代码表现的倍率(如表3)。比方：“51D”表现“332×103；332kΩ”；“249Y”表现“249×10-2；2.49"。

4、资料

金属膜，合金等。

贴片电阻怎样看巨细?

在电路的利用中，几近是任何一个电子线路中都离不开贴片电阻的利用。贴片电阻的感化，便是增添电流经由过程的阻力的，从而限定经由过程它所连歧路的电流巨细。可是，贴片电阻因为利用电路的差别，对它阻值的请求也不一样的，是以，学会看贴片电阻的巨细长短常主要的一个方面。那末贴片电阻怎样看巨细呢?

贴片电阻巨细的辨别体例：

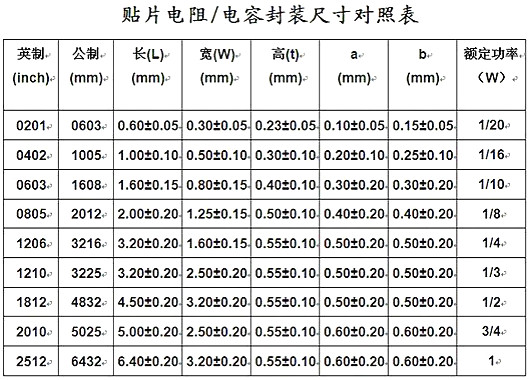

按照贴片电阻形状体积的巨细，有9种封装尺寸，差别的封装尺寸，它的额外功率也不一样。贴片电容的封装尺寸和贴片电阻一样。

贴片电阻的封装尺寸用4位的整数表现。后面两位表现贴片电阻的长度，后面两位表现贴片电阻的宽度。按照长度单元的差别有两种表现体例，即英制表现法和公制表现法。比方：0603是英制表现法，表现长度为0.06英寸，宽度为0.03英寸;又如：1005是公制表现法，表现长度为1.0毫米，宽度为0.5毫米。业内的老例是用英制表现。今朝最小的贴片电阻为0201，最大的为2512。
