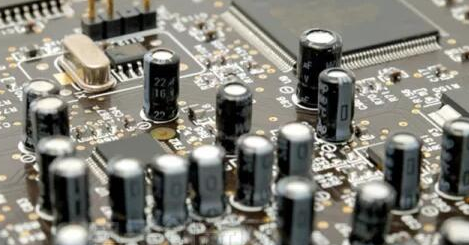

电容器所带电量Q与电容器南北极间的电压U的比值，叫电容器的电容。在电路学里，给定电势差，电容器贮存电荷的能力，称为电容（capacitance），标记为C。接纳国际单元制，电容的单元是法拉（farad），标记为F。
电容的标记是C。
C=εS/d=εS/4πkd（真空）=Q/U
在国际单元制里，电容的单元是法拉，简称法，标记是F，因为法拉这个单元太大，以是经常操纵的电容单元有毫法（mF）、微法（μF）、纳法（nF）和皮法（pF）等，换算干系是：
1法拉（F）=1000毫法（mF）=1000000微法（μF）
1微法（μF）= 1000纳法（nF）= 1000000皮法（pF）。
电容与电池容量的干系：
1伏安时=1瓦时=3600焦耳
W=0.5CUU
作为无源元件之一的电容，其感化不外乎以下几种：
（一）操纵于电源电路，实现旁路、去藕、滤波和储能的感化。上面分类胪陈之：
（1）旁路
旁路电容是为本地器件供给能量的储能器件，它能使稳压器的输出平均化，降落负载须要。就像小型可充电电池一样，旁路电容能够也许也许被充电，并向器件停止放电。为尽能够也许削减阻抗，旁路电容要尽能够也许接近负载器件的供电电源管脚和地管脚。这能够也许也许很好地避免输出值过大而致使的地电位举高和噪声。地弹是地毗连处在经由进程大电流毛刺时的电压降。
（2）去藕
去藕，又称解藕。从电路来说，老是能够也许辨别为驱动的源和被驱动的负载。若是负载电容比拟大，驱动电路要把电容充电、放电，能力实现旌旗灯号的跳变，在回升沿比拟峻峭的时辰，电流比拟大，如许驱动的电流就会接收很大的电源电流，因为电路中的电感，电阻（出格是芯片管脚上的电感，会发生反弹），这类电流绝对普通环境来说现实上便是一种噪声，会影响前级的普通任务，这便是所谓的“耦合”。
去藕电容便是起到一个“电池”的感化，知足驱动电路电流的变更，避免相互间的耦合搅扰。将旁路电容和去藕电容连系起来将更轻易懂得。
旁路电容现实也是去藕合的，只是旁路电容普通是指高频旁路，也便是给高频的开关噪声前进一条低阻抗泄防路子。高频旁路电容普通比拟小，按照谐振频次普通取 0.1μF、0.01μF 等；而去耦合电容的容量普通较大，能够也许是 10μF 或更大，按照电路平分布参数、和驱动电流的变更巨细来肯定。旁路是把输出旌旗灯号中的搅扰作为滤除工具，而去耦是把输出旌旗灯号的搅扰作为滤除工具，避免搅扰旌旗灯号前往电源。这应当是他们的实质区分。
（3）滤波
从现实上（即假定电容为纯电容）说，电容越大，阻抗越小，经由进程的频次也越高。但现实上跨越 1μF 的电容大多为电解电容，有很大的电感成分，以是频 率高后反而阻抗会增大。偶然会看到有一个电容量较大电解电容并联了一个小电容，这时辰大电容通低频，小电容通高频。电容的感化便是通高阻低，通高频阻低频。电容越大低频越轻易经由进程，电容越大高频越轻易经由进程。详细用在滤波中，大电容（1000μF）滤低频，小电容（20pF）滤高频。
曾有网友抽象地将滤波电容比作“水塘”。因为电容的两头电压不会渐变，由此可知，旌旗灯号频次越高则衰减越大，可很抽象的说电容像个水塘，不会因几滴水的插手或蒸发而引发水量的变更。它把电压的变更转化为电流的变更，频次越高，峰值电流就越大，从而缓冲了电压。滤波便是充电，放电的进程。
（4）储能
储能型电容器经由进程整流器搜集电荷，并将存储的能量经由进程变更器引线传递至电源的输出端。电压额定值为 40～450VDC、电容值在 220～150 000μF 之间的铝电解电容器是较为经常操纵的。根差别的电源请求，器件偶然会接纳串连、并联或其组合的情势，对功率级跨越 10KW 的电源，凡是接纳体积较大的罐形螺旋端子电容器。
（二）操纵于旌旗灯号电路，首要实现耦合、振荡/同步实时辰常数的感化
1）耦合
举个例子来说，晶体管缩小器发射极有一个自给偏压电阻，它同时又使旌旗灯号 发生压降反应到输出端组成了输出输出旌旗灯号耦合，这个电阻便是发生了耦合的元件，若是在这个电阻两头并联一个电容，因为恰当容量的电容器对交换旌旗灯号 较小的阻抗，如许就减小了电阻发生的耦合效应，故称此电容为去耦电容。
2）振荡/同步
包含 RC、LC 振荡器及晶体的负载电容都属于这一规模。
3）时辰常数
这便是罕见的 R、C 串连组成的积分电路。当输出旌旗灯号电压加在输出端时，电容（C）上的电压慢慢回升。而其充电电流则跟着电压的回升而减小。电流经由进程电阻（R）、电容（C）的特征经由进程上面的公式描写：
i=(V/R)e-(t/CR)
凡是，应当若何为咱们的电路挑选一颗适合的电容呢？笔者以为，应基于以下几点斟酌：
1）静电容量；
2）额定耐压；
3）容值偏差；
4）直流偏压下的电容变更量；
5）噪声品级；
6）电容的范例；
7）电容的规格。
那末，是不是有捷径可寻呢？实在，电容作为器件的核心元件，几近每一个器件的 Datasheet 或 Solutions，都比拟大白地指明了核心元件的挑选参数，也便是说，据此能够也许取得根基的器件挑选请求，而后再进一步完美细化之。
实在选用电容时不只仅是只看容量和封装，详细要看产物所操纵环境，出格的电路必须用出格的电容。
上面是chip capacitor按照电介质的介电常数分类，介电常数直接影响电路的不变性。
NP0 or CH （K<150）：电气机能最不变，根基上不随温度﹑电压与时辰的转变而转变，合用于对不变性请求高的高频电路。鉴于 K 值较小，以是在 0402、0603、0805 封装下很难有大容量的电容。如 0603 普通最大的10nF以下。
X7R or YB （2000
Y5V or YF（K > 15000）：容量不变性较 X7R 差（?C <; +20% ～ -8 0%），容量耗损对温度、电压等测试前提较敏感，但因为其 K 值较大，以是合用于一些容值请求较高的场所。
电容的分类体例及品种良多，基于电容的资料特征，其可分为以下几大类：
1）铝电解电容
电容容量规模为0.1μF～22000μF，高脉动电流、长寿命、大容量的不二之选，遍及操纵于电源滤波、解藕等场所。
2）薄膜电容
电容容量规模为0.1pF～10μF，具备较小公役、较高容量不变性及极低的压电效应，因此是 X、Y 宁静电容、EMI/EMC 的首选。
3）钽电容
电容容量规模为2.2μF～560μF，高等效串连电阻（ESR）、高等效串连电感（ESL）。脉动接收、瞬态呼应及噪声按捺都优于铝电解电容，是高不变电源的抱负挑选。
4）陶瓷电容
电容容量规模为0.5pF～100μF，怪异的资料和薄膜手艺的结晶，逢迎了现今“更轻、更薄、更节能“的设想理念。
5）超等电容
电容容量规模为0.022F～70F，极高的容值，因此又称做“金电容”或“法拉电容”。首要特色是：超高容值、杰出的充/放电特征，适合于电能存储和电源备份。错误谬误是耐压较低，任务温度规模较窄。
对电容而言，小型化和高容量是永久不变的成长趋向。此中，要数多层陶瓷电容（MLCC）的成长最快。
多层陶瓷电容在便携产物中遍及操纵极其遍及，但最近几年来数字产物的手艺前进对其提出了新请求。比方，手机请求更高的传输速度和更高的机能；基带处置 器请求高速度、低电压；LCD 模块请求低厚度（0.5mm）、大容量电容。而汽车环境的刻薄性对多层陶瓷电容更有出格的请求：起首是耐低温，安排于此中的多层陶瓷电容必须能知足 150℃ 的任务温度；其次是在电池电路上须要短路失 效掩护设想。
也便是说，小型化、高速度和高机能、耐低温前提、高靠得住性已成为陶瓷电容的关头特征。
陶瓷电容的容量随直流偏置电压的变更而变更。直流偏置电压降落了介电常数，因此须要从资料方面，降落介电常数对电压的依靠，优化直流偏置电压特征。
操纵中较为罕见的是 X7R（X5R）类多层陶瓷电容， 它的容量首要集合在1000pF以上，该类电容器首要机能目标是等效串连电阻（ESR），在高涟漪电流的电源去耦、滤涉及低频旌旗灯号耦合电路的低功耗表现比拟凸起。
别的一类多层陶瓷电容是C0G类，它的容量多在 1000pF 以下，该类电容器首要机能目标是耗损角正切值 tgδ(DF)。传统的贵金属电极（NME）的 C0G 产物 DF 值规模是（2.0 ～ 8.0）× 10-4，而手艺立异型贱金属电极（BME）的C0G产物DF值规模为 (1.0 ～ 2.5)×10-4，约是前者的31～50%。该类产物在载有T/R模块电路的GSM、CDMA、无绳德律风、蓝牙、GPS体系中低功耗特征较为明显。较多用于各类高频电路，如振荡/同步器、按时器电路等。
嵌入式设想中，请求 MCU 从耗电量很大的处置麋集型任务形式进入耗电量很少的余暇/休眠形式。这些转换很轻易引发线路耗损的急剧增添，增添的速度很高，到达 20A/ms 乃至更快。
凡是接纳旁路电容来处理稳压器没法顺应体系中高速器件引发的负载变更，以确保电源输出的不变性及杰出的瞬态呼应。旁路电容是为本地器件供给能量的储能器件，它能使稳压器的输出平均化，降落负载须要。就像小型可充电电池一样，旁路电容能够也许也许被充电，并向器件停止放电。为尽能够也许削减阻抗，旁路电容要尽能够也许接近负载器件的供电电源管脚和地管脚。这能够也许也许很好地避免输出值过大而致使的地电位举高和噪声。地弹是地毗连处在经由进程大电流毛刺时的电压降。
应当大白，大容量和小容量的旁路电容都能够也许是必需的，有的乃至是多个陶瓷电容和钽电容。如许的组合能够也许也许处理上述负载电流也许为门路变更所带来的题目，并且还能供给充足的去耦以按捺电压和电流毛刺。在负载变更很是猛烈的环境下，则须要三个或更多差别容量的电容，以保障在稳压器稳压前供给充足的电流。疾速的瞬态进程由高频小容量电容来按捺，中速的瞬态进程由低频大容量来按捺，剩下则交给稳压器实现了。
还应记着一点，稳压器也请求电容尽能够也许接近电压输出端。
遍及的概念是：一个等效串连电阻（ESR）很小的绝对较大容量的内部电容能很好地接收疾速转换时的峰值（纹波）电流。可是，偶然如许的挑选轻易引发稳压器（出格是线性稳压器 LDO）的不不变，以是必须公道挑选小容量和大容量电容的容值。永久记着，稳压器便是一个缩小器，缩小器能够也许显现的各类环境 它城市显现。
因为 DC/DC 转换器的呼应速度绝对较慢，输出去耦电容在负载阶跃的初始阶段起主导的感化，因此须要额定大容量的电容来减缓绝对 DC/DC 转换器的疾速转换，同时用高频电容减缓绝对大电容的疾速变更。凡是，大容量电容的等效串连电阻应当挑选为适合的值，以便使输出电压的峰值和毛刺在器件的 Dasheet 划定以内。
高频转换中，小容量电容在 0.01μF 到 0.1μF 量级就能够很好知足请求。表贴陶瓷电容或多层陶瓷电容（MLCC）具备更小的 ESR。别的，在这些容值下，它们的体积和 BOM 本钱都比拟公道。若是部分低频去耦不充实，则从低频向高频转换时将引发输出电压降落。电压降落进程能够也许延续数毫秒，时辰是非首要取决于稳压器调理增益和供给较大负载电流的时辰。
用 ESR 大的电容并联比用 ESR 刚好那末低的单个电容固然更具本钱效益。但是，这须要你在 PCB 面积、器件数量与本钱之间追求折中。
这里的电解电容器首要指铝电解电容器，其根基的电参数包含以下五点：
1）电容值
电解电容器的容值，取决于在交换电压下任务时所显现的阻抗。因此容值，也便是交换电容值，跟着任务频次、电压和丈量体例的变更而变更。在规范 JISC 5102 划定：铝电解电容的电容量的丈量前提是在频次为 120Hz，最大交换电压为 0.5Vrms，DC bias 电压为 1.5 ～ 2.0V 的前提下停止。能够也许断言，铝电解电容器的容量随频次的增添而减小。
2）耗损角正切值 Tan δ
在电容器的等效电路中，串连等效电阻 ESR 同容抗 1/ωC 之比称之为 Tan δ， 这里的 ESR 是在 120Hz 下计较取得的值。明显，Tan δ 跟着丈量频次的增添而变大，随丈量温度的降落而增大。
3）阻抗Z
在特定的频次下，障碍交换电流经由进程的电阻即为所谓的阻抗（Z）。它与电容等效电路中的电容值、电感值紧密亲密相干，且与ESR也有干系。
电容的容抗（XC）在低频次规模内跟着频次的增添慢慢减小，频次持续增添到达中频规模时电抗（XL）降至 ESR 的值。当频次到达高频规模时感抗（XL）变为主导，以是阻抗是跟着频次的增添而增添。
4）泄电流
电容器的介质对直流电流具备很大的障碍感化。但是，因为铝氧化膜介质上浸有电解液，在施加电压时，从头组成的和修复氧化膜的时辰会发生一种很小的称之为泄电流的电流。凡是，泄电流会跟着温度和电压的降低而增大。
一个电容器，若是带1库的电量时两级间的电势差是1伏，这个电容器的电容便是1法拉，即：C=Q/U 。但电容的巨细不是由Q（带电量）或U（电压）决议的，即电容的决议式为：C=εS/4πkd 。此中，ε是一个常数，S为电容极板的正对面积，d为电容极板的间隔，k则是静电力常量。罕见的平行板电容器，电容为C=εS/d（ε为极板间介质的介电常数，S为极板面积，d为极板间的间隔）。
电容器的电势能计较公式：E=CU^2/2=QU/2=Q^2/2C
多电容器并联计较公式：C=C1+C2+C3+…+Cn
多电容器串连计较公式：1/C=1/C1+1/C2+…+1/Cn
三电容器串连：C=（C1*C2*C3）/（C1*C2+C2*C3+C1*C3）
（1）容量（法拉）
英制：C=(0.224×K·A)/ TD
公制：C=(0.0884×K·A)/ TD
（2）电容器中存储的能量
1/2CV2
（3）电容器的线性充电量
I=C(dV/dt)
（4）电容的总阻抗（欧姆）
Z=√[RS2+(XC–XL)2]
（5）容性电抗（欧姆）
XC=1/(2πfC)
（6）相位角Ф
抱负电容器：超前以后电压 90o
抱负电感器：滞后以后电压 90o
抱负电阻器：与以后电压的相位不异
（7）耗散系数(%)
D.F.=tanδ（耗损角）
=ESR/XC
=(2πfC)(ESR)
（8）品德身分
Q=cotan δ=1/DF
（9）等效串连电阻 ESR（欧姆）
ESR=(DF) XC=DF/2πfC
（10）功率耗损
Power Loss=(2πfCV2 ) (DF)
用数字万用表检测电容器，可按以下体例停止。
一、用电容档直接检测
某些数字万用表具备丈量电容的功效，其量程分为2000p、20n、200n、2μ和20μ五档。丈量时可将已放电的电容两引脚直接拔出表板上的Cx插孔，拔取恰当的量程后便可读取显现数据。
2000p档，宜于丈量小于2000pF的电容；20n档，宜于丈量2000pF至20nF之间的电容；200n档，宜于丈量20nF至200nF之间的电容；2μ档，宜于丈量200nF至2μF之间的电容；20μ档，宜于丈量2μF至20μF之间的电容。
经历证实，有些型号的数字万用表（比方DT890B+）在丈量50pF以下的小容量电容器时偏差较大，丈量20pF以下电容几近不参考代价。此时可接纳串连法丈量小值电容。体例是：先找一只220pF摆布的电容，用数字万用表测出其现实容量C1,而后把待测小电容与之并联测出其总容量C2，则二者之差（C1－C2）便是待测小电容的容量。用此法丈量1～20pF的小容量电容很切确。
二、用电阻档检测
理论证实，操纵数字万用表也可察看电容器的充电进程，这现实上因此团圆的数字量反应充电电压的变更环境。设数字万用表的丈量速度为n次/秒，则在察看电容器的充电进程中，每秒钟便可看到n个相互自力且顺次增大的读数。按照数字万用表的这一显现特色，能够也许检测电容器的黑白和估测电容量的巨细。上面先容的是操纵数字万用表电阻档检测电容器的体例，对未设置电容档的仪表很有合用代价。此体例合用于丈量0.1μF～几千微法的大容量电容器。
三、用电压档检测
用数字万用表直流电压档检测电容器，现实上是一种直接丈量法，此法可丈量220pF～1μF的小容量电容器，并且能切确测出电容器泄电流的巨细。
