三极管概述

三极管的感化有哪些？咱们先领会甚么是三极管？三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种节制电流的半导体器件。其感化是把微小旌旗灯号缩小成幅度值较大的电旌旗灯号，也用作无触点开关。

三极管是半导体根基元器件之一，具备电流缩小感化，是电子电路的焦点元件。三极管是在一块半导体基片上建造两个相距很近的PN结，两个PN结把整块半导体分红三局部，中间局部是基区，两侧局部是发射区和集电区，摆列体例有PNP和NPN两种。

三极管产物分类

a.按材质分: 硅管、锗管

b.按布局分: NPN 、 PNP。如图所示。

c.按功效分: 开关管、功率管、达林顿管、光敏管等.

d. 按功率分：小功率管、中功率管、大功率管

e.按任务频次分：低频管、高频管、超频管

f.按布局工艺分：合金管、立体管

g.按装置体例:插件三极管、贴片三极管

三极管的感化

三极管的根基布局和分类

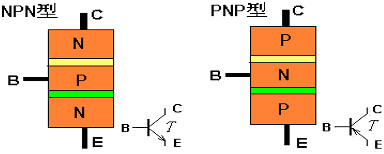

半导体三极管的布局表现图以下图所示。它有两种范例：NPN型和PNP型。包罗三层半导体：基区(相连电极称为基极，用B或b表现); 发射区(相连电极称为发射极，用E或e表现);集电区(相连电极称为集电极，用C或c表现)。 E-B间的PN结称为发射结， C-B间的PN结称为集电结。

三极管的感化

两类三极管表现图及图形标记

三极管的感化-贴片三极管的开关感化

贴片三极管的开关感化以下：

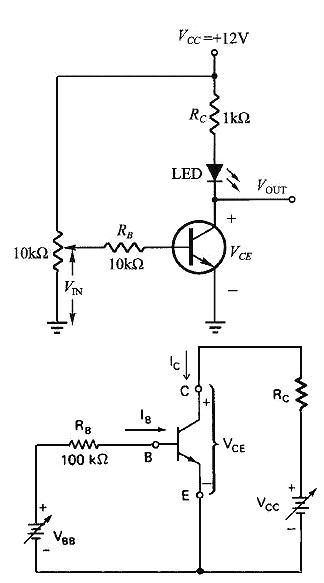

简略贴片三极管开关：电路以下图，电阻RC是LED限流用电阻，以防止电压太高烧坏LED（发光二极管），将输出旌旗灯号 VIN 从0 调到最大（平分为约20 个距离），察看并记实对的 VOUT 和LED 的亮度。当贴片三极管开关为断路时，VOUT =VCC =12 V，LED 不亮。当贴片三极管开关通路时，VOUT = 0.2V ，LED 会亮。

改进贴片三极管开关：因为三极管由停止区过分到饱和区需颠末线性区，开关的结果不会有大白的界限。为使贴片三极管开关的结果大白，可串接两个贴片三极管，以下面的电路图。一样将输出旌旗灯号 VIN 从0 调到最大（平分为约20 个距离），察看并记实对应的VOUT 和LED 的亮度。

三极管的感化

贴片三极管开关与机器式开关的比拟

停止今朝为止，咱们都假定当贴片三极管开关导通时，其基极与射极之间是完整短路的。现实并非如斯，不任何贴片三极管能够完整短路而使VCE＝0，大大都的小旌旗灯号硅质贴片三极管在饱和时，VCE（饱和）值约为0．2伏特，纵使是专为开关操纵而设想的互换贴片三极管，其VCE（饱和）值顶多也只能低到0．1伏特摆布，并且负载电流一高，VCE（饱和）值还会有些许的回升景象，固然对大大都的阐发计较而言，VCE（饱和）值能够不予斟酌，可是在测试互换电路时，必须大白VCE（饱和）值并非真的是0。

固然VCE（饱和）的电压很小，自身微缺乏道，可是若将几个贴片三极管开关串接起来，其总和的压降效应就很可观了，可怜的是机器式的开关常常是接纳串接的体例来任务的，如图3（a）所示，贴片三极管开关没法摹拟机器式开关的等效电路（如图3（b）所示）来任务，这是三极管开关的一大错误谬误。

幸亏贴片三极管开关固然不合用于串接体例，却能够完善的合用于并接的任务体例，如图4所示者即为一例。

贴片三极管开关和传统的机器式开关相较，具备以下四大长处：

（1）贴片三极管开关不具备勾当接点部份，是以不致有磨损之虑，能够操纵无穷屡次，

普通的机器式开关，因为接点磨损，顶多只能操纵数百万次摆布，并且其接点易受污损而影响任务，是以没法在脏乱的情况下运作，贴片三极管开关既无接点又是密封的，是以无此挂念。

（2）机器式开关的举措速率较普通的开关为快，普通开关的启闭时候是以毫秒（ms）来计较的，贴片三极管开关则以微秒（μs）计。

（3）贴片三极管开关不跃动（bounce）景象。普通的机器式开关在导通的刹时会有疾速的持续启闭举措，而后能力逐步到达不变状况。

（4）操纵贴片三极管开关来驱动电理性负载时，在开关开启的刹时，不致有火花发生。反之，当机器式开关开启时，因为刹时堵截了电理性负载样上的电流，是以电感之刹时感到电压，将在接点上引发弧光，这类电弧不但会腐蚀接点的外表，亦可能形成搅扰或风险。
