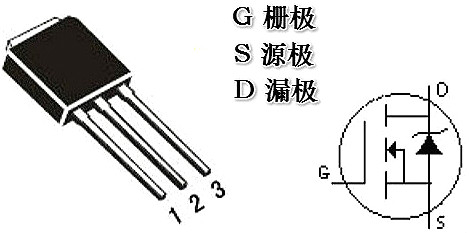

1.判定栅极G
MOS驱动器首要起波形整形和增强驱动的感化:假定MOS管的G旌旗灯号波形不够峻峭，在点评切换阶段会构成大批电能消耗其副感化是下降电路转换效力，MOS管发热严重，易热破坏MOS管GS间存在必然电容，假定G旌旗灯号驱动才能不够，将严重影响波形跳变的时辰.
将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。若发明某脚与其字两脚的电阻均呈无穷大，并且互换表笔后仍为无穷大，则证明此脚为G极，由于它和别的两个管脚是绝缘的。
2.判定源极S、漏极D
将万用表拨至R×1k档别离测量三个管脚之间的电阻。用互换表笔法测两次电阻，此中电阻值较低（普通为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。由于测试条件差别，测出的RDS（on）值比手册中给出的典范值要高一些。
3.测量漏-源通态电阻RDS（on）
在源-漏之间有一个PN结，因此按照PN结正、反向电阻存在差别，可辨认S极与D极。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W,大于0.58W（典范值）。
MOS管G极串连小电阻的感化以下文，在电源电路中，功率MOS管的G极常常会串连一个小电阻，几欧姆到几十欧姆不等，那末这个电阻用甚么感化呢？

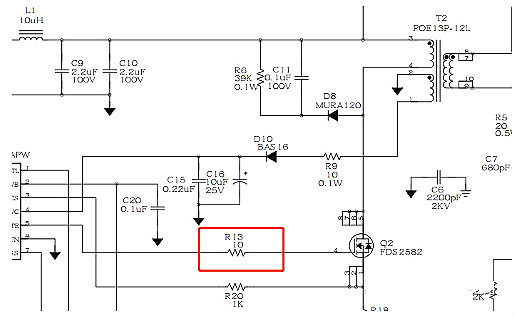

如上图开关电源，G串连电阻R13。这个电阻的感化有2个感化：限定G极电流，按捺振荡。
MOS管是由电压驱动的，因此G级电流很小，可是由于寄生电容的存在，在MOS管翻开或封闭的时辰，由于要对电容停止充电，一切刹时电流仍是比拟大的。出格是在开关电源中，MOS管频仍的开启和封闭，那末就要更要斟酌这个带来的影响了。

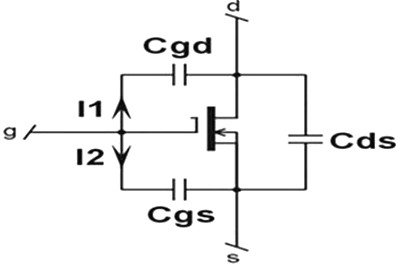

如上图，MOS管的寄生电容有三个，Cgs，Cgd，Cds
普通在MOS管规格书中，普通会标上面三个参数：Ciss，Coss，Crss，他们与寄生电容的干系以下：
Ciss=Cgs+Cgd
Coss=Cds+Cgd
Crss=Cgd
如以MOS管FDS2582为例：
Ciss=1290pF，能够看到，这个寄生电容是很可观的。
简略预算一下，假定Vgs=10V，dt=Tr(回升时辰)=20ns ，Ciss=1290pF，那末可得G极在开关时的刹时电流I=Ciss*dVgs/dt =0.6A。
在基极串连一个电阻，与Ciss构成一个RC充放电电路，能够减小刹时电流值，不至于损毁MOS管的驱动芯片。
由于增添的这个电阻，会减缓MOS管的开启与通断时辰，增添消耗，以是不能接太大。这也是为甚么电阻是几欧姆或几十欧姆的缘由地点。

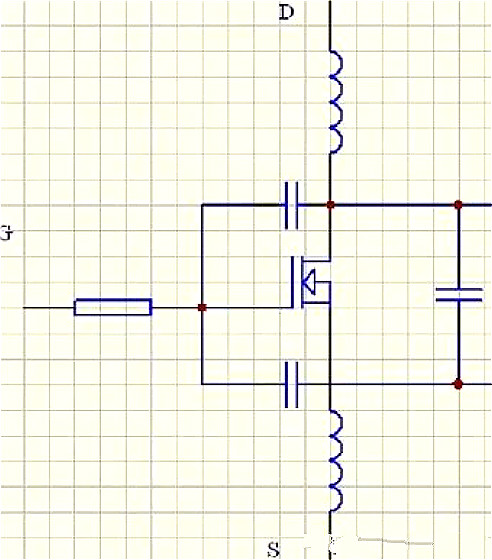

MOS管接入电路，也会有引线发生的寄生电感的存在，与寄生电容一路，构成LC振荡电路。对开关方波波形，是有良多频次成份存在的，那末很能够与谐振频次不异或附近，构成串连谐振电路。
串连一个电阻，能够减小振荡电路的Q值，是振荡疾速衰减，不至于引发电路毛病。
测试步骤：
MOS管的检测首要是判定MOS管泄电、短路、断路、缩小。
其步骤以下：
假定有阻值没被测MOS管有泄电景象。
1、把毗连栅极和源极的电阻移开，万用表红黑笔稳定，假定移开电阻后表针渐渐慢慢退回到高阻或无穷大，则MOS管泄电，稳定则无缺
2、而后一根导线把MOS管的栅极和源极毗连起来，假定指针立即前往无穷大，则MOS无缺。
3、把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，好的表针唆使应当是无穷大。
4、用一只100KΩ－200KΩ的电阻连在栅极和漏极上，而后把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，这时候候表针唆使的值普通是0，这时候候是下电荷经由过程这个电阻对MOS管的栅极充电，发生栅极电场，由于电场发生导致导电沟道导致漏极和源极导通，故万用表指针偏转，偏转的角度大，放电性越好。
