电动车节制器概述

电动车节制器接线图详解，电动车节制器是用来节制电动车机电的启动、运转、进退、速率、遏制和电动车的别的电子器件的焦点节制器件，它就像是电动车的大脑，是电动车上首要的部件。电动车就今朝来看首要包含电动自行车、电动二轮摩托车、电动三轮车、电动三轮摩托车、电动四轮车、电瓶车等，电动车节制器也由于不同的车型而有不同的机能和特色。

电动车节制器分类

电动车节制器从规划上分两种，咱们把它称为分手式和全体式。

1、分手式：所谓分手，是指节制器主体和显现局局部手。后者装置在车把上，节制器主体则埋没在车体包厢或电动箱内，不露在外面。这类体例使节制器与电源、机电间连线间隔延长，车体外观显得简练。

电动车节制器接线图

2、一体式：节制局部与显现局部合为一体，装在一个精美的公用塑料盒子里。盒子装置在车把的正中，盒子的面板上开有数目不等的小孔，孔径4-5mm，内服通明防水膜。孔内响应地位设有发光二极管以唆使车速、电源和电池残剩电量。

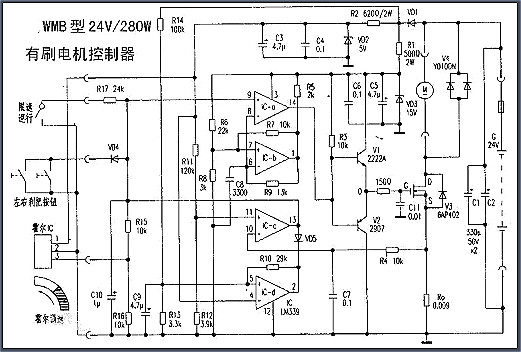

节制器电路图

电动车节制器接线图

在报告电动车节制器接线图之前，先领会一下节制器电路图。简单地讲节制器是由周边器件和主芯片（或单片机）组成。周边器件是一些功效器件，如履行、采样等，它们是电阻、传感器、桥式开关电路，和赞助单片机或公用集成电路实现节制进程的器件；

单片机也称微节制器，是在一块集成片上把存贮器、有变更旌旗灯号说话的译码器、锯齿波产生器和脉宽调制功效电路和能使开关电路功率管导通或停止、经由进程方波节制功率管的的导通时候以节制机电转速的驱动电路、输出输出端口等集成在一路，而组成的计较机片。这便是电动自行车的智能节制器。它因此“傻瓜”脸孔呈现的高手艺产物。

节制器的设想品德、特征、所接纳的微处置器的功效、功率开关器件电路及周边器件规划等，间接干系到整车的机能和运转状况，也影响节制器自身机能和效力。不同品德的节制器，用在统一辆车上，配用统一组不异充放电状况的电池，偶然也会在续驶才能上显现出较大不同。

电动车节制器接线图详解

起首肯定电源正负极，和电门锁线：体例是先把万用表打直流档上，再把万用表的负极[黑线]接在电池的负极上[地线] 而后用万用表的正极[红线]一个一个量，有电压的是正极[略微比电源电压高点]、无电压的是负极，这里申明一下，有电源是三根线，此中那跟是电门锁线，这根线的特色是，翻开钥匙和电源电压一样，翻开钥匙没电压。

其次翻开钥匙毗连电源线和电门锁线这三根线：节制器电源线粗白色的是正极，粗玄色的是负极。接好后翻开钥匙，再量量电源电压和电门锁线的电压是否是普通，而后在别离量转把线的电源电压5V摆布[红黑线]，霍尔线的电源电压5V摆布[红黑线][别忘了万用表打到直流档上]。

第三各个电压普通对接白色进修线：若反转拔开在对接一次，机电正转后拔开进修线。接转把线，普通按色彩接就能够够了，若还不能够有能够转把坏掉了，那末拔掉转把线，间接毗连节制器转把线的红线和绿线。机电普通转，证实转把有问，换个转把。

第四机电普通转后，刹车断电线，霍尔线，仪表线等等。

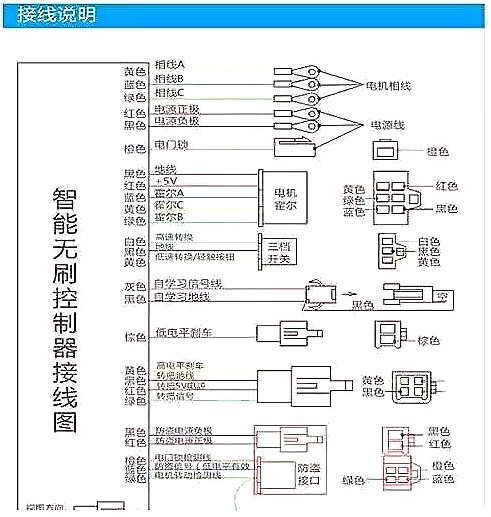

第五节制器的每根线是甚么意义能够看产先容外面图示申明。(下图为高标电动车节制器的线路图)

电动车节制器接线图

第六电车上各个线甚么意义的肯定体例：顺着机电找到机电3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把能够找到2根刹车线。拆开电瓶能够看到“+”电源正极“-”电源负极。总的来讲按大件找，按大件装置，最轻易懂得最精确。

第七若机电还不普通转有能够霍尔坏了，测试霍尔黑白的体例：整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认节制器有5V电源输出，再用黑表笔接在霍尔的地线，红表笔别离接三根旌旗灯号线，在量的同时，用手悄悄动弹机电，霍尔普通时，万用表会0V--5V的脉冲电压的数据显现，若是测某只霍尔时不脉冲电压，则这只霍尔就坏了，[这类环境也能够用指针式万用表检测，指针在0V--5V之间摆动，霍尔是好的；若是指针不摆动，霍尔是坏的]用这类体例是最为靠得住的体例，条件是带电操纵。

第八接仪表线：拆开仪表会发明仪表有2根线，一根接在防盗接口上一根在节制器的仪表线上。

第九找转把线：拆下转把会发明转把就3根线，对着色彩就能够够找到了，或用万用表丈量。

第十接刹车断电线：拆下刹把会发明刹把有2根线[刹把便是一个常开开关]，把这2根线间接接在节制器刹车断电上就能够够了。

第十一装置实现后用脚踏称把撑起整车后，毗连好节制器将进修线对插再翻开电门锁，这时会进入自进修，当动弹普通后，如发明机电运转标的目的相反就调一下调速转把，就能够转变机电运转标的目的，而后拨开进修线便可。
