阐发电路的体例，电路：由金属导线和电气、电子部件构成的导电回路，称为电路。在电路输入端加上电源使输入端产生电势差，电路连通时便可任务。电流的存在能够经由进程一些仪器测试出来，如电压表或电流表偏转、灯胆发光等；按照流过的电流性子，通俗把它分为两种：直流电经由进程的电路称为“直流电路”，交换电经由进程的电路称为“交换电路”。
电路题目计较的先决前提是准确辨认电路，搞清晰各局部之间的毗连干系。对较庞杂的电路应先将原电路简化为等效电路，以便阐发和计较。辨认阐发电路的体例良多，现连系详细实例先容十种体例。
电容破坏激发的毛病在电子装备中是最高的，此中特别以电解电容的破坏最为罕见。
电容破坏表现为：容量变小；完整落空容量；泄电；短路。
电容在电路中所起的感化不同，引发的毛病也各有特色。在工控电路板中，数字电路占绝大大都，电容多用做电源滤波，用做旌旗灯号耦合和振荡电路的电容较少。用在开关电源中的电解电容若是破坏，则开关电源能够不起振，不电压输入；或输入电压滤波不好，电路因电压不稳而产生逻辑紊乱，表现为机械任务时好时坏或开不了机，若是电容并在数字电路的电源正负极之间，毛病表现同上。
这在电脑主板上表现特别较着，良多电脑用了几年就显现偶然开不了机，偶然又能够开机的景象，翻开机箱，常常能够瞥见有电解电容鼓包的景象，若是将电容拆下来量一下容量，发明比现实值要低良多。
电容的寿命与环境温度间接有关，环境温度越高，电容寿命越短。这个纪律岂但合用电解电容，也合用别的电容。以是在寻觅毛病电容时应重点查抄和热源靠得比拟近的电容，如散热片旁及大功率元器件旁的电容，离其越近，破坏的能够性就越大。
曾修过一台X光探伤仪的电源，用户反应有烟从电源里冒出来，拆开机箱后发明有一只1000uF/350V的大电容有油质一样的工具流出来，拆下来一量容量只需几十uF，还发明只需这只电容与整流桥的散热片离得比来，别的离得远的就无缺无损，容量通俗。别的有瓷片电容显现短路的环境，也发明电容离发烧部件比拟近。以是在检验查找时应有所偏重。
有些电容泄电比拟严峻，用手指触摸时乃至会烫手，这类电容必须改换。在检验时好时坏的毛病时，解除了打仗不良的能够性之外，通俗大局部便是电容破坏引发的毛病了。以是在碰着此类毛病时，能够将电容重点查抄一下，换掉电容后常常使人欣喜。
常瞥见良多初学者在检验电路时在电阻上折腾，又是拆又是焊的，实在修良多了，你只需领会了电阻的破坏特色，就不用大费周章。

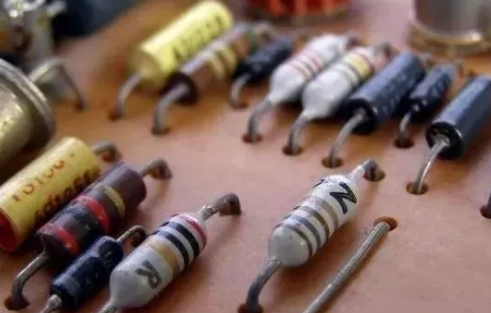

电阻是电器装备中数目最多的元件，但不是破坏率最高的元件。电阻破坏以开路最罕见，阻值变大较少见，阻值变小很是少见。罕见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻几种。
前两种电阻利用最广，其破坏的特色一是低阻值（100Ω以下）和高阻值（100kΩ以上）的破坏率较高，中间阻值（如几百欧到几十千欧）的少少破坏；二是低阻值电阻破坏时常常是烧焦发黑，很轻易发明，而高阻值电阻破坏时很少有陈迹。
线绕电阻通俗用作大电流限流，阻值不大。圆柱形线绕电阻烧坏时有的会发黑或外表爆皮、裂纹，有的不陈迹。水泥电阻是线绕电阻的一种，烧坏时能够会断裂，不然也不可见陈迹。保险电阻烧坏时有的外表会炸掉一块皮，有的也不甚么陈迹，但毫不会烧焦发黑。按照以上特色，在查抄电阻时可有所偏重，疾速找出破坏的电阻。
按照以上列出的特色，咱们先能够察看一下电路板上低阻值电阻有不烧黑的陈迹，再按照电阻破坏时绝大大都开路或阻值变大和高阻值电阻轻易破坏的特色，咱们就能够用万用表在电路板上先间接量高阻值的电阻两头的阻值，若是量得阻值比标称阻值大，则这个电阻必定破坏（要注重等阻值显现不变后才下论断，因为电路中有能够并联电容元件，有一个充放电进程），若是量得阻值比标称阻值小，则通俗不用理睬它。
运算缩小器黑白的辨别对相称多的电子维修者有必然的难度，不但文明水平的干系，在此与大师配合切磋一下，但愿对大师有所赞助。
抱负运算缩小器具备“虚短”和“虚断”的特征，这两个特征对阐发线性利用的运放电路很是有效。为了保障线性利用，运放必须在闭环（负反应）下任务。若是不负反应，开环缩小下的运放成为一个比拟器。若是要鉴定器件的黑白，先应分清晰器件在电路中是做缩小器用仍是做比拟器用。
按照缩小器虚短的道理，便是说若是这个运算缩小器任务通俗的话，其同向输入端和反向输入端电压必然相称，即便有不同也是mv级的，固然在某些高输入阻抗电路中，万用表的内阻会对电压测试有点影响，但通俗也不会跨越0.2V，若是有0.5V以上的不同，则缩小器必坏无疑！（这里是用的FLUKE179万用表）
若是器件是做比拟器用，则许可同向输入端和反向输入端不等。同向电压>反向电压，则输入电压靠近正的最大值；同向电压<反向电压，则输入电压靠近0V或负的最大值（视乎双电源或单电源）。若是检测到电压不合适这个法则，则器件必坏无疑！如许你不用利用代换法，不用拆下电路板上的芯片就能够鉴定运算缩小器的黑白了。
有些贴片元件很是藐小，用通俗万用表表笔测试检验时很便利利，一是轻易形成短路，二是对涂有绝缘涂层的电路板便利打仗到元件管脚的金属局部。
这里告知大师一个简洁体例，会给检测带来不少便利。
取两枚最小号的缝衣针，将之与万用表笔靠紧，而后取一根多股电缆里的细铜线，用细铜线将表笔和缝衣针绑在一路，再用焊锡焊牢。
如许用带有藐小针尖的表笔去测那些SMT元件的时辰就再无短路之虞，并且针尖能够刺破绝缘涂层，直捣关头部位，再也不用劳神去刮那些膜膜了。

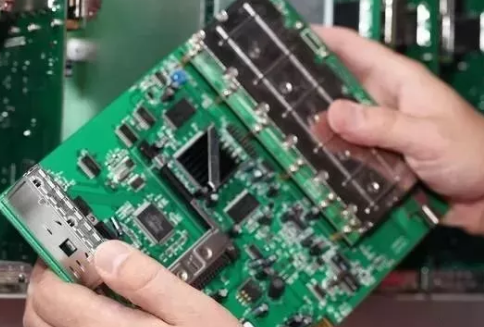

电路板维修中，若是碰着大众电源短路的毛病常常头大，因为良多器件都共用统一电源，每个用此电源的器件都有短路的怀疑，若是板上元件未几，接纳“锄大地”的体例终归能够找到短路点，若是元件太多，“锄大地”能不能锄到状态就要靠命运了。
这里保举一比拟管用的体例，接纳此法，事半功倍，常常能很快找到毛病点。
要有一个电压电流皆可调的电源，电压0-30V，电流0-3A，此电源不贵，300元摆布。将开路电压调到器件电源电压水平，先将电流调至最小，将此电压加在电路的电源电压点如74系列芯片的5V和0V端，视乎短路水平，渐渐将电流增大，用手摸器件，当摸到某个器件发烧较着，这个常常便是破坏的元件，可将之取下进一步丈量确认。固然操纵时电压必然不能跨越器件的任务电压，并且不能接反，不然会烧坏别的好的器件。
产业节制用到的板卡愈来愈多，良多板卡接纳金手指拔出插槽的体例。
因为产业现场环境卑劣，多尘、湿润、多侵蚀气体的环境易使板卡产生打仗不良毛病，良多伴侣能够经由进程改换板卡的体例处理了题目，但采办板卡的用度很是可观，特别某些入口装备的板卡。
实在大师没关系利用橡皮擦在金手指上频频擦几下，将金手指上的污物清算清洁后，再试机，没准就处理了题目！体例简略又适用。
各类时好时坏电气毛病从几率巨细来说大要包含以下几种环境：
1）打仗不良
板卡与插槽打仗不良、缆线外部折断时通时不通、线插头及接线端子打仗不好、元器件虚焊等皆属此类；
2）旌旗灯号受搅扰
对数字电路而言，在特定的环境前提下，毛病才会显现，有能够确切是搅扰太大影响了节制体系使其犯错，也有电路板个体元件参数或全体表现参数显现了变更，使抗搅扰才能趋势临界点，从而显现毛病；
3）元器件热不变性不好
从大批的维修理论来看，此中首推电解电容的热不变性不好，其次是别的电容、三极管、二极管、IC、电阻等；
4）电路板上有湿气、灰尘等
湿气和积尘会导电，具备电阻效应，并且在热胀冷缩的进程中阻值还会变更，这个电阻值会同别的元件有并联结果，这个结果比拟强时就会转变电路参数，使毛病产生；
5）软件也是斟酌身分之一
电路中良多参数利用软件来调剂，某些参数的裕量调得太低，处于临界规模，当机械运转工况合适软件鉴定毛病的来由时，那末报警就会显现。
