反激电源任务道理-反激电源高压MOS管尖峰电流来历与减小体例

反激式开关电源是指操纵反激高频变压器断绝输入输入回路的开关电源，与之对应的有正激式开关电源。“反激”(FLY BACK)详细所指当开关管接通时，输入变压器充任电感，电能转化为磁能，此时输入回路无电流；相反，当开关管关断时，输入变压器开释能量，磁能转化为电能，输入回路中有电流。

反激式开关电源中，输入变压器同时充任储能电感，全部电源体积小、布局简略，以是获得普遍操纵。操纵最多的是单端反激式开关电源。

长处：元器件少，电路简略，本钱低，体积小，可同时输入多路相互断绝的电压

错误谬误：开关管蒙受电压高，输入变压器操纵率低，不适协作大功率电源 EMI比拟大

普通而言，100W之内的开关电源凡是接纳单端反激式，跨越100W－300W的开关电源凡是接纳正激式或半桥式，300W以上电源凡是接纳全桥式。

反激电源高压MOS管尖峰电流剖析

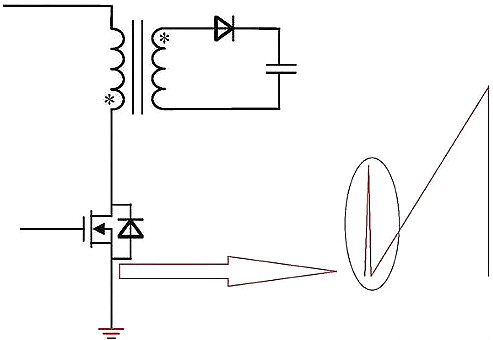

做电源的都测试过流过高压MOS的电流波形，总会发明电流线性回升之前会冒出一个尖峰电流，并且有个时辰乃至比一般的峰值电流还要高。看起来很不爽。那这尖峰怎样来的，若何减小它呢？

MOS管,电源,MOS管尖峰电流

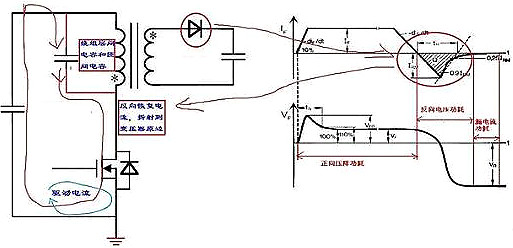

电流尖峰的来历

1、MOS管开启时驱动电流由G流到S到地这条途径是有电流的（驱动电路上有驱动电阻限定驱动电流的这个电流不大）；

2、别的一条通路从MOS上去的，从外表上看这条通路毗连电感，电感上的这个电流现实上便是主电流是从0迟缓（绝对尖峰电流）回升的，但别忘了另有一个埋没的通路便是变压器原边绕组是有寄生电容的（层间电容和匝间电容），这个寄生电容外面存储的电量刹时由MOS到地放出，会发生一个较大尖峰电流。

3、另有一个便是从副边耦合过去的电流，咱们都晓得副边整流二极管从导通（正偏）到反偏的这个进程中二极管有一个反向规复电流。这个反向规复电流是经过过程二极管和变压器副边绕组的，它会经过过程耦合折射到原边绕组上的（注重：在DCM下不反向规复电流）。

MOS管,电源,MOS管尖峰电流

MOS管尖峰电流对电源的坏处

1、便是因为这个尖峰的存在，开关电源芯片为了避免误触发插手了前沿消隐，若是太高仍是有能够误触发。

2、这个尖峰（di/dt很大）对开关电源EMI影响不小。

3、这个尖峰电流会增大MOS开关管守旧时的交越消耗，下降效力

减小电流尖峰对策

① 变压器操纵三明治绕法使原边绕组分隔

② 减小原边绕组的匝数（比方能够用Ae值比拟大的磁芯（PQ等）能够削减变压器匝数）

③ 尽可能绕成单层绕组

2、削减副边反向规复电流

① 若是是功率很小的开关电源把变压器设想在DCM形式下运转(DCM无反向电流）。

② 操纵准谐振芯片（准谐振也是在DCM）

③ 操纵反向规复特征好的二极管，比方肖特基，固然另有碳化硅二极管，注重碳化硅二极管本钱很是高。

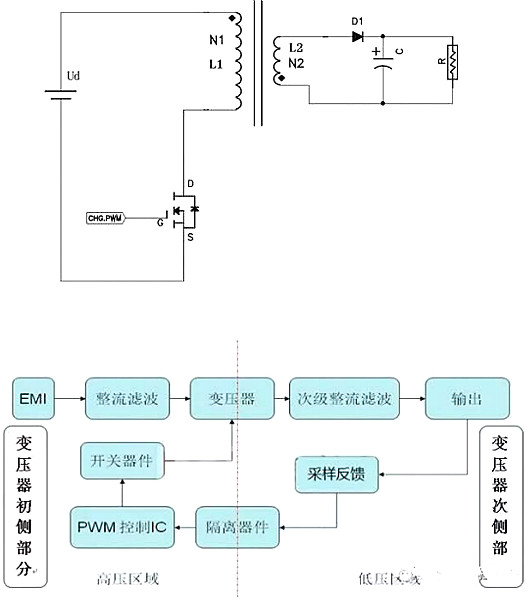

反激式开关电源的任务道理

反激式：反激式开关电源是指操纵反激高频变压器断绝输入输入回路的开关电源。“反激”指的是在开关管接通的环境下，当输入为高电日常平凡输入线路中串连的电感为放电状况；相反，在开关管断开的环境下，当输入为高电日常平凡输入线路中的串连的电感为充电状况。

MOS管,电源,MOS管尖峰电流

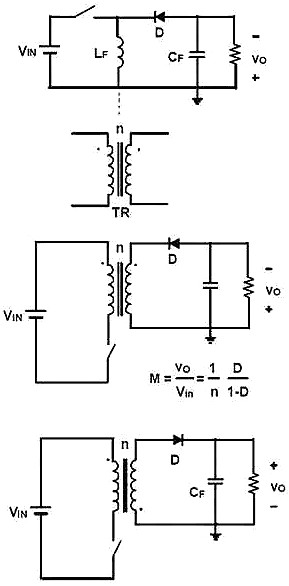

任务道理：变压器的一次和二次绕组的极性相反，这大要也是Flyback名字的由来： a.当开关管导通时，变压器原边电感电流起头回升，此时因为次级同名真个干系，输入二极管停止，变压器贮存能量，负载由输入电容供给能量。 b.当开关管停止时，变压器原边电感感到电压反向，此时输入二极管导通，变压器中的能量经过输入二极管向负载供电，同时对电容充电，补充方才丧失的能量。反激电路的演化：能够看做是断绝的Buck/Boost电路:
