阐发电路的体例，电路：由金属导线和电气、电子部件组成的导电回路，称为电路。在电路输出端加上电源使输出端发生电势差，电路连通时便可任务。电流的存在能够经由过程一些仪器测试出来，如电压表或电流表偏转、灯胆发光等；按照流过的电流性子，普通把它分为两种：直流电经由过程的电路称为“直流电路”，交换电经由过程的电路称为“交换电路”。
电路题目计较的先决前提是准确辨认电路，搞清晰各部分之间的毗连干系。对较庞杂的电路应先将原电路简化为等效电路，以便阐发和计较。辨认阐发电路的体例良多，现连系详细实例先容十种体例。
串并联电路的特色是；串连电路中电流不分叉，各点电势逐次下降，并联电路中电流分叉，各歧路两头别离是等电势，两头之间等电压。按照串并联电路的特色辨认电路是简化电路的一种最根基的体例。

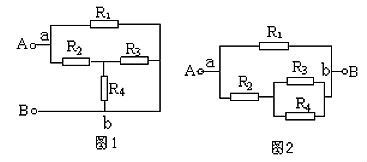

例1．试画出图1所示的等效电路。
剖析：解：设电流由A端流入，在a点分叉，b点会合，由B端流出。歧路a—R1—b和a—R2—R3(R4)—b各点电势逐次下降，两条歧路的a、b两点之间电压相称，故知R3和R4并联后与R2串连，再与R1并联，等效电路如图2所示。
在尝试室接电路经常常能够如许操纵，无阻导线能够耽误或延长，也能够翻过来转过去，或将一歧路翻到别处，翻转时歧路的两头坚持不动；导线也能够从其地点节点上沿别的导线滑动，但不能超出元件。如许就供给了简化电路的一种体例，咱们把这类体例称为伸缩翻转法。
例2．画出图3的等效电路。

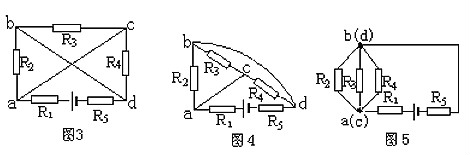

剖析：解：先将毗连a、c节点的导线延长，并把毗连b、d节点的导线伸长翻转到R3—C—R4歧路外边去，如图4。
再把毗连a、C节点的导线缩成一点，把毗连b、d节点的导线也缩成一点，并把R5连到节点d的导线伸长线上(图5)。由此可看出R2、R3与R4并联，再与R1和R5串连，接到电源上。
电流是阐发电路的焦点。从电源正极动身(无源电路可假定电流由一端流入另外一端流出)顺着电流的走向，经各电阻绕外电路巡行一周至电源的负极，但凡电流无分叉地顺次流过的电阻均为串连，但凡电流有分叉地别离流过的电阻均为并联。
例3．试画出图6所示的等效电路。

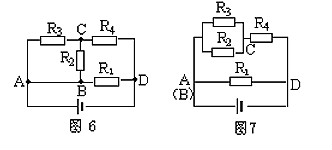

解：电流从电源正极流出过A点分为三路(AB导线可缩为一点)，经外电路巡行一周，由D点流入电源负极。第一路经R1中转D点，第二路经R2到达C点，第三路经R3也到达C点，较着R2和R3接联在AC两点之间为并联。二、三络电流同汇于c点经R4到达D点，可知R2、R3并联后与R4串连，再与R1并联，如图7所示。
在较庞杂的电路中常常能找到电势相称的点，把一切电势相称的点归结为一点，或画在一条线段上。当两等势点之间有非电源元件时，可将之去掉不斟酌；当某条歧路既无电源又无电流时，可取消这一歧路。咱们将这类简比电路的体例称为等电势法。
例4．如图8所示，已知R1=R2=R3=R4=2Ω，求A、B两点间的总电阻。
剖析：假想把A、B两点别离接到电源的正负极长停止阐发，A、D两点电势相称，B、C两点电势也相称，别离画成两条线段。电阻R1接在A、C两点，也即接在A、B两点；R2接在C、D两点，也即接在B、A两点；R3接在D、B两点，也即接在A、B两点，R4也接在A、B两点，可见四个电阻都接在A、B两点之间均为并联(图9)。以是，PAB=3Ω。
节点便是电路中几条歧路的会合点。所谓歧路节点法便是将各节点编号(商定；电源正极其第1节点，从电源正极到负极，按前后挨次颠末的节点别离为1、2、3……)，从第1节点起头的歧路，向电源负极画。能够有多条歧路(划定：差别歧路不能反复经由过程统一电阻)能到达电源负极，画的准绳是先画节点数少的歧路，再画节点数多的歧路。而后照此准绳，画出第2节点起头的歧路。余次类推，最初将残剩的电阻按其两头的地位补画出来。
例5．画出图10所示的等效电路。

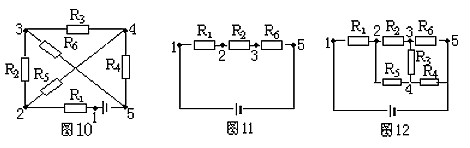

剖析：图10中有1、2、3、4、5五个节点，按照歧路节点法准绳，从电源正极(第1节点)出来，节点数少的歧路有两条：R1、R2、R5歧路和R1、R5、R4歧路。取此中一条R1、R2、R5歧路，画出如图11。
再由第2节点起头，有两条歧路可达负极，一条是R5、R4，节点数是3，另外一条是R5、R3、R5，节点数是4，且已有R6反复不可取。以是应再画出R5、R4歧路，最初把残剩电阻R3画出，如图12所示。
多少变形法便是按照电路中的导线能够肆意伸长、延长、扭转或平移等特色，将给定的电路停止多少变形，进一步肯定电路元件的毗连干系，画出等效电路图。
例6．画出图13的等效电路。

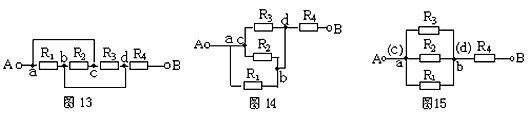

剖析：使ac歧路的导线延长，电路停止多少变形可得图14，再使ac缩为一点，bd也缩为一点，较着地看出R1、R2和R5三者为并联，再与R4串连(图15)。
按照串并联电路特色知，在串连电路中，撤去任何一个电阻，别的电阻无电流经由过程，则这些电阻是串连毗连；在并联电路中，撤去任何一个电阻，别的电阻仍有电流经由过程，则这些电阻是并联毗连。
剖析：仍以图13为例，设电流由A端流入，B端流出，先撤去R2，由图16可知R1、R3有电流经由过程。再撤去电阻R1，由图17可知R2、R3仍有电流经由过程。同理撤去电阻R3时，R1、R2也有电流经由过程由并联电路的特色可知，R1、R2和R3并联，再与R4串连。
让电流从电源正极流出，在不反复颠末统一元件的准绳下，看此中有几条路流回电源的负极，则有几条自力歧路。未包罗在自力歧路内的残剩电阻按其两头的地位补上。利用这类体例时，拔取自力歧路要将导线包罗出来。
例7．画出图18的等效电路。
计划一：拔取A—R2—R3—C—B为一条自力歧路，A—R1—R5—B为另外一条自力歧路，残剩电阻R4接在D、C之间，如图19所示。

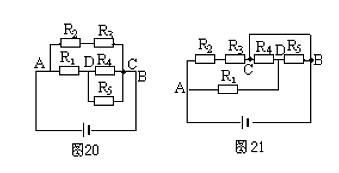

计划二：拔取A—R1—D—R4—C—B为一条自力歧路，再别离支配R2、R3和R5，的地位，组成等效电路图20。
计划三：拔取A—R2—R3—C—R4—D—R5—B为一条自力歧路，再把R1接到AD之间，导线接在C、B之间，如图21所示，成果仍没法直观判定电阻的串并联干系，以是拔取自力歧路时必然要将无阻导线包罗出来。
将已知电路中各节点编号，按电势由高到低的挨次顺次用1、2、3……数码标出来(接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势的节点用统一数码，并合并为一点)。而后按电势的凹凸将各节点从头排布，再将各元件跨接到绝对应的两节点之间，便可画出等效电路。

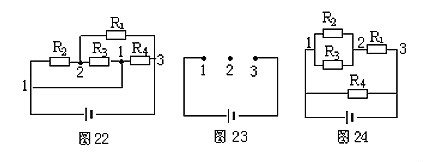

例8．画出图22所示的等效电路。
剖析：节点编号：如图22中所示。
节点摆列：将1、23节点顺次距离地摆列在一条直线上，如图23。
元件归位：对比图22，将R1、R2、R3、R4别离跨接在摆列好的1、2得等效电路如图24。
若庞杂的电路接有电表，在不计电流表A和电压表V的内阻影响时，因为电流表内阻为零，可摘去用一根无阻导线取代；因为电压表内阻极大，可摘去视为开路。用上述体例画出等效电 搞清毗连干系后，再把电表补到电路对应的地位上。
例9．如图25的电路中，电表内阻的影响疏忽不计，试画出它的等效电路。

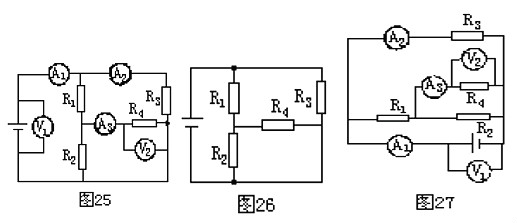

剖析：先将电流表去，用一根导线代摘替，再摘去电压表视为开路，得图26。而后按照图25把电流表和电压表补接到电路中的对应地位上，如图27所示。
驱动电路为甚么要采用断绝办法：
安规题目，驱动电路副边与主电路有耦合干系，而驱动原边是与节制电路连在一路， 主电路是一次电路，节制电路是ELV电路， 一次电路和ELV电路之间要做增强绝缘，完成绝缘请求普通就采用变压器光耦等断绝办法。
驱动电路采用断绝办法的前提：

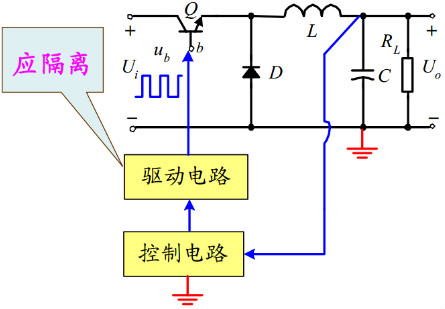

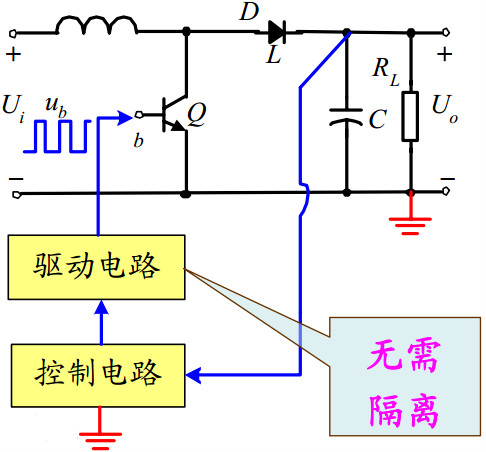

节制参考地与驱动旌旗灯号参考地（e极）同—驱动电路无需断绝；
节制参考地与驱动旌旗灯号参考地（e极）差别—驱动电路应断绝。
