若何用TTL驱动MOS管电路及TTL电平的优错误谬误总结

甚么是MOS管

mos管是金属(metal)、氧化物(oxide)、半导体(semiconductor)场效应晶体管,或称是金属—绝缘体(insulator)、半导体。MOS管的source和drain是可以或许或许对换的,他们都是在P型backgate中组成的N型区。在大都环境下,这个两个区是一样的,即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。


TTL是甚么

TTL毗连线是用于相机与闪光灯离机公用的热靴来相毗连线,凡是还会把它叫做闪光灯离机毗连线、TTL线、快门毗连线、离机毗连线等等,有良多种叫法。


TTL电平的长处

TTL电平旌旗灯号对计较机处置器节制的装备外部的数据传输是很抱负的,起首计较机处置器节制的装备外部的数据传输对电源的请求不高和热消耗也较低,别的TTL电平旌旗灯号间接与集成电路毗连而不须要价钱高贵的线路驱动器和领受器电路;再者,计较机处置器节制的装备外部的数据传输是在高速下遏制的,而TTL接口的操纵恰能知足这个请求。TTL型通讯大大都环境下,是接纳并行数据传输体例,而并行数据传输对跨越10英尺的距离就不适合了。这是因为靠得住性和本钱两面的缘由。因为在并行接口中存在着偏相和错误称的题目,这些题目对靠得住性均有影响。


数字电路中,由TTL电子元器件组成电路利用的电平。电平是个电压规模,划定输出高电平>2.4V,输出低电平<0.4V。在室温下,通俗输出高电平是3.5V,输出低电平是0.2V。最小输出高电安然平静低电平:输出高电平>=2.0V,输出低电平<=0.8V,噪声容限是0.4V。


若何用ttl驱动mos管

任务频次和驱动旌旗灯号的占空比不是很大,并且VMOS的功率规格也不是很大时,通俗并不需要为VMOS设置装备摆设特意的驱动电路。通用的CMOS半导体(互补金属氧化物品体管逻辑IC)、TTL(晶体管逻辑)集成电路、罕见的PWM公用IC的输出级都可以或许或许间接驱动VMOS。这类驱动体例通俗合用于驱动旌旗灯号的发生及节制电路与VMOS组成的功率级电路共地的状态。


TTL集成电路的逻辑电平为5V,输出级凡是由BJT(双极性晶体管)组成,旌旗灯号通俗从集电极输出,这便是常说的“集电极开路输出”,固然,输出级也有接纳MOSFET的,这便是“开漏输出”。上述开路输出体例需要外部电路设置装备摆设偏置电阻,以建立任务点,限定输出电流。


MOS管,TTL,MOS管驱动

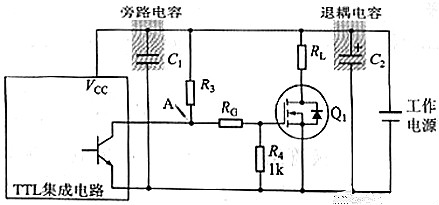

通用IC的峰值电流驱动才能凡是都不会超出1A,这是限定其驱动才能的首要身分。图中的上拉电阻R3抉择了驱动才能的巨细和机能。R4是栅极泄放电阻,感化是在栅极驱动旌旗灯号没偶然快速泄放掉输出电容的电荷。R4越小越有益于VMOS的快速关断,可是义会增添节制电路的驱动担当,通俗而言,R4的取值不应当小于节制电路的输出阻抗。


在驱动才能无限的前提下,为了减短序线寄生电感的影响,VMOS距离节制电路越近越好。为了避免栅极电流对节制电路的影响,图中的旁路( Bypass)电容也是举荐要采刚的,通俗接纳聚酣、CBB、瓷片等无极性电容,容量为0.1~lμF便可。

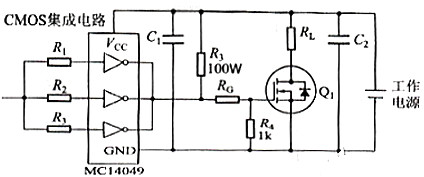

接纳TTL集成电路驱动MOS另外一个需要寄望的题目是,任务电压最少要高于VMOS的开启电压VGS(th),并且要保障图中A点的驱动电压高于开启电压。用CMOS来驱动底子上不需要思考如许的题目,因为此类Ic可以或许或许供给12V摆布的旌旗灯号电平。


MOS管,TTL,MOS管驱动


TTL和CMOS集成电路本身可以或许或许搭接成振荡电路,发生方波等旌旗灯号,是以,除服从上不公用的PWM壮大之外(凡是的首要区分是保护电路),在简略的利用中是很便利的。

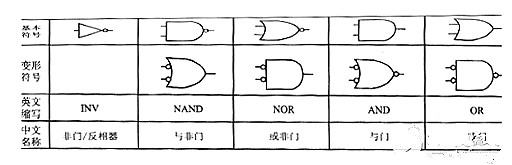

图5. 72中的TTL和CMOS电路标记画成了(逻辑)门电路的体例。门电路输出的波形非常规整,对方波而言,便是非常“方”的波形,非常适合驱动开关电路厂作,只是功率输出才能无限,通俗称之为“电平旌旗灯号,罕见的逻辑门电路标记如图5.73所示,对它们的观点,很轻易找到相干的公然资料,也不是本书会商的首要内容,在此不再赘述。


MOS管,TTL,MOS管驱动


公用的PWM集成电路针对具体的利用增添了一些合用的服从,典范的型号莫过于UC3842,TL494了,它们固然也可以或许或许间接驱动VMOS。这些IC的输出级通俗为“图腾柱”电路,驱动才能更强,像TL494的输出级,既可以或许或许供给图腾柱输出,也可以或许或许供给集电极升路输出。


MOS管,TTL,MOS管驱动

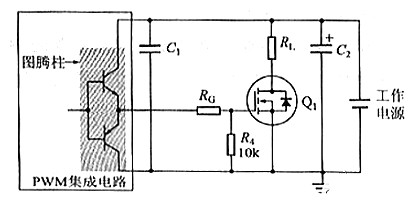

图腾柱属于推挽电路,因此可以或许或许自动对VMOS的栅极遏制放电,如许一来,栅极泄放电阻可以或许或许省略,也可以或许或许取相比大的数值,以防万一。假设IC外部的驱动才能缺少,外部可以或许或许增添扩流电路,罕见的电路体例也是图腾柱的电路。对集电极开路输出的IC,如TTL集成电路,外接扩流电路时,凡是并不从集电极取旌旗灯号,而是从发射极取旌旗灯号,如许—来,外部的集电极开路输出级就变成了射极跟从器,既下降了输出阻抗,也有益于开关速率的前进。


MOS管,TTL,MOS管驱动

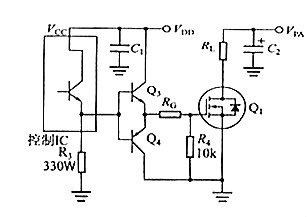

扩流电路通俗用来驱动大电流规格的VMOS,为了减小驱动节制电路与功率级电路之间的彼此搅扰,凡是会接纳各自自力的电源。为了简化图线的彼此交叉以有益于读图,地(也称为参考点)和电源也会在得当的中间别离画出,这类画法忽视了连线的电阻和阻抗,最后多见于西欧电路道理图中。在理论布线时,应当寄望它们的影响。Q3、Q4既可以或许或许接纳通用的小功率晶体管,也可以或许或许接纳小功率互补对管,如FPQ6502等等。


TTL与CMOS管

1.CMOS是场效应管组成,TTL为双极晶体管组成


2.CMOS的逻辑电平规模比拟大(3~15V),TTL只能在5V下任务


3.CMOS的凹凸电平之间相差比拟大、抗搅扰性强,TTL则相差小,抗搅扰才能差


4.CMOS功耗很小,TTL功耗较大(1~5mA/门)


5.CMOS的任务频次较TTL略低,可是高速CMOS速率与TTL差未几相称
