电源是将别的情势的能转换成电能的装配。电源自“磁生电”道理，由水力、风力、浪潮、水坝水压差、太阳能等可再生动力，及烧煤炭、油渣等产生电力来历。罕见的电源是干电池（直流电）与家用的110V-220V 交换电源。
被挑选一个可从单电源产生多输入的体系拓扑时，反激式电源是一个理智的挑选。因为每一个变压器绕组上的电压与该绕组中的匝数成比例，是以可以或许经由过程匝数来轻松设置每一个输入电压。在抱负环境下，若是调理此中一个输入电压，则一切其余输入将根据匝数遏制缩放，并坚持不变。
在现实环境中，寄生元件会配合下降未调理输入的负载调剂。我将进一步切磋寄生电感的影响，和若何操纵同步整流取代二极管来大幅进步反激式电源的穿插调剂率。

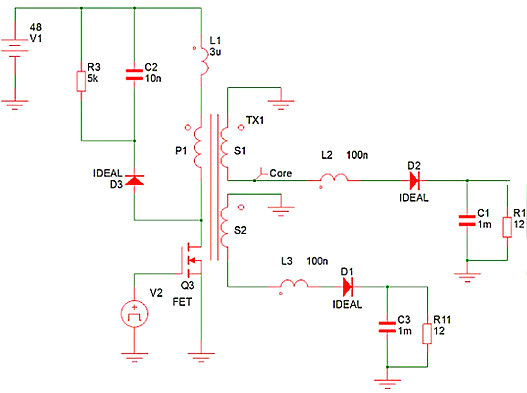

比方，一个反激式电源可别离从一个48V输入产生两个1 A的12V输入，如图1的简化仿真模子所示。抱负的二极管模子具备零正向压降，电阻可疏忽不计。变压器绕组电阻可疏忽不计，只需与变压器引线串连的寄生电感能力建模。这些电感是变压器内的泄电感，和印刷电路板（PCB）印制线和二极管内的寄生电感。当设置这些电感时，两个输入彼此跟踪，因为当二极管在开关周期的1-D局部导通时，变压器的全耦合会促使两个输入相称。
图1 该反激式简化模子摹拟了泄电感对输入电压调理的影响
斟酌一下，当您将100 nH的泄电感引入变压器的两根二次引线，并且将3μH的泄电与低级绕组串连时，将会产生甚么。这些电感可在电流途径中建立寄生电感，此中包含变压器外部的泄电感和PCB和其余元件中的电感。现在始场效应晶体管（FET）关断时，初始泄电感依然有电流活动，而次级泄电感开启初始前提为0 A的1-D周期。

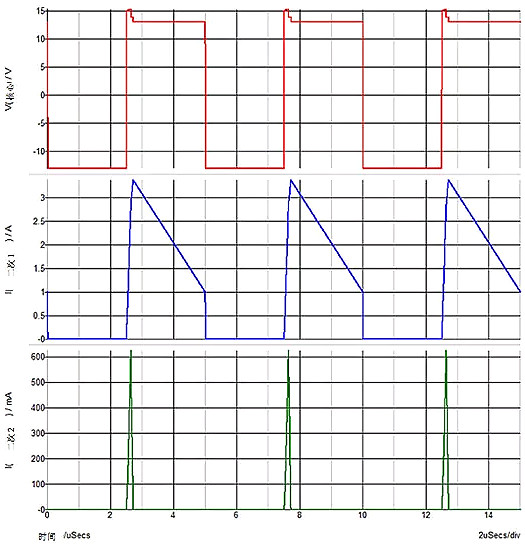

变压器磁芯上呈现基座电压，一切绕组共用。该基座电压使低级泄电中的电流斜降至0 A，并使次级泄电电流斜升以将电流传输到负载。当两个重载输入时，电流在全部1-D周期延续活动，输入电压均衡杰出，如图2所示。但是，当一个重载输入和别的一个轻载输入时，轻载输入上的输入电容偏向于从该基座电压产生峰值充电；因为电流敏捷上升到零，其输入二极管将遏制导通。请参见图3中的波形。这些寄生电感的峰值充电穿插调理影响凡是比整流器正向压降零丁引发的要差良多。
图2 输入施加重载时，次级绕组电流在两个次级绕组中活动
图3 重载次级1和轻载次级2，基座电压对次级2的输入电容器遏制峰值充电
不管负载若何，同步整流器有助于经由过程在全部1-D周期内强迫电流流入两个绕组来加重此题目。

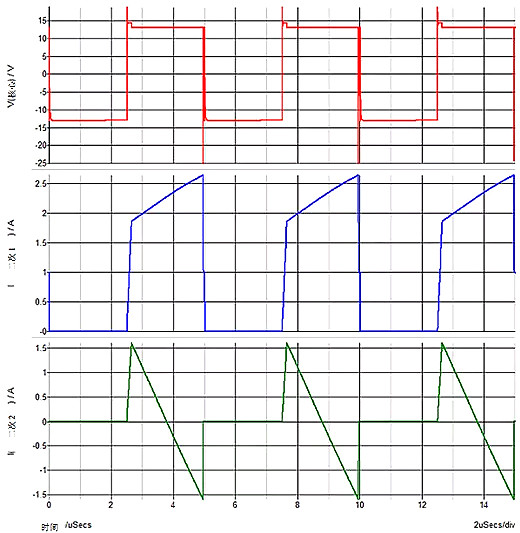

图4显现了具备与图3不异负载前提的波形，但用抱负的同步整流器取代了抱负的二极管。因为同步整流器在基座电压下降后坚持杰出状况，是以即便呈现严峻不均衡的负载，两个输入电压也能很好地彼此跟踪。
固然次级2的均匀电流很是小，但均方根（RMS）含量依然可以或许相称高。这是因为，与图3中的抱负二极管不同，同步整流器在全部1-D周期时代可强迫持续电流活动。风趣的是，电流在这一周期的大局部时辰内必须是负的，以保障低均匀电流。
较着，您就义更佳的调理以完成更高的轮回电流。但是，这并不必然象征着总消耗会更高。同步整流器的正向压降凡是远低于二极管，是以同步整流器在较高负载下的效力凡是要好良多。
图4 用同步整流器取代二极管以强迫电流在两个次级绕组中活动

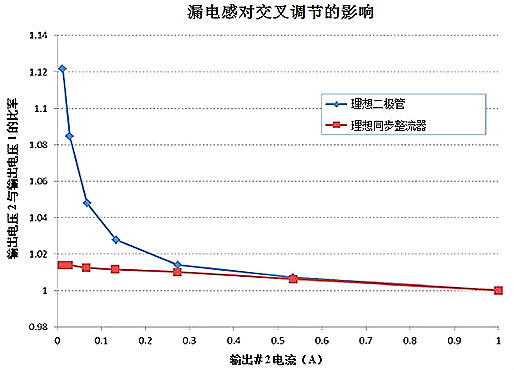

您可以或许在图5中看到对穿插调理的影响。1号输入上的负载在1A时坚持不变，而2号输入上的负载则在10 mA到1A之间升沉。在低于100 mA的负载下，当操纵二极管时，因为基座电压峰值充电的影响，穿插调理严峻下降。请记着，您之以是只看到泄电感的影响，是因为在这些摹拟中操纵的是抱负的二极管和抱负的同步整流器。当斟酌电阻和整流器的正向压降影响时，操纵同步整流器的上风会进一步凸显。
是以，为了在多输入反激式电源中完成出色的穿插调理成果，请斟酌操纵同步整流器。别的，您还可以或许进步电源的效力。
图5 两个输入之间的穿插调理
此中1号输入上的1-A负载坚持不变，而2号输入上的负载不时变更，从而凸显了同步整流器若何加重泄电感的影响。

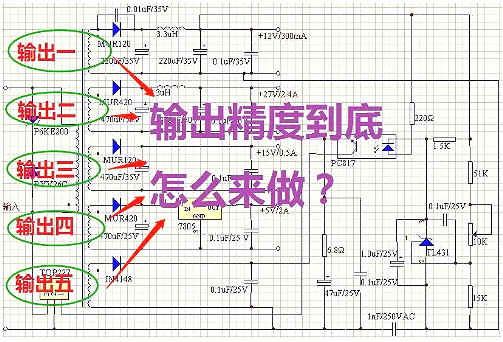

反激电源多路输入穿插调剂率的产生缘由和改良体例，现实上反激电源比正激电源更操纵于多路输入，但现实上还击电源的多路输入穿插调剂率比正激电源更难做，懂得穿插调剂率很是主要的一点是，通报到副边的电流是若何被副边的多路输入所分派的，文中会指出最后通报到副边电流的大大都会通报到漏感最小的那一起输入。若是这一起不效做开关管PWM的反应节制，那末它的峰值就会很高。相反，若是这一起用于开关管PWM的反应节制，那末其余路的输入就会遭到下降。
别的一个于穿插调剂率相干的很是主要的特点就长短反应绕组输入的匝数。详细来说，为了保正输入电压在划定的偏差规模内，须要增添或削减他们的匝数或是调理反应反应绕组的输入。为了使一切的输入在必然的偏差规模内，这必然会增添调试的时辰。在良多环境下，常常须要增添额定的线性或开关稳压电路来处理因为穿插调剂率带来多路输入电压不能到达划定偏差规模内的题目。
良多人做反激电源时都碰到这个题目，一起输入不变性很是好，但多路输入时不间接取反应的路的电压会随其余路的负载变更而猛烈变更，这是甚么缘由呢？

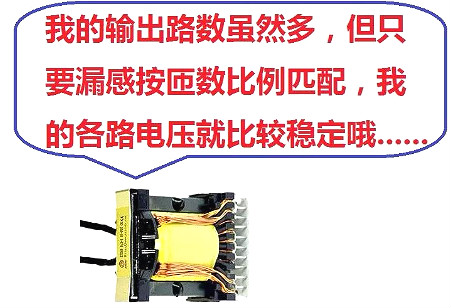

本来，在MOS关断，次级输入时能量的分派是有纪律的，它是按漏感的巨细来分派，详细是按匝比的平方来分派（这个可以或许证实，把其余路等效到一起便可得出成果）如：5V 3匝，漏感1uH，12V 7匝，若是漏感为（7/3）（平方）*1=5.4uH，则两路输入的电流变更率是一样的，不穿插调剂率的题目，但若是漏感不婚配时，就会有良多方面影响到输入调剂率：
1.次级漏感，这是较着的；
2.输入电压，若是设想不是很持续，则在高压时进入DCM状况，DCM时因为电流不前面的平台，漏感影响更明显。
改良体例：
1. 变压器工艺，让功率比拟大，电压比拟低的绕组最靠近低级，其漏感最小，电压比拟高，功率比拟小的阔别低级，如许就增添了其漏感。
2. 电路体例，电压输入较高的绕组在整流管前面加一个小的磁珠或一个小的电感，报酬增添其漏感，如许电流的变更率就靠近于主输入，电压就不变。
3. 电压附近的输入，如：3.3V、5V，按咱们的诠释其漏感到该不同很小，这时候辰就要把这两个绕组绕在统一层外面，乃至偶然候5V要借用3.3的绕组，也便是所谓的重叠绕法，来保障其漏感比。
别的偶然候电压不均衡是因为算出的匝数不为整数形成的，如半匝，固然半匝是有体例绕的，但半匝的绕法也是很风险的（可参考其余材料），这时候辰咱们可以或许经由过程二极管的压降来调剂，如12V用7匝，5V用3匝，若是发明12V偏高，则12V借用5V的3匝，但剩下的4匝的出发点从5V输入的整流管前面毗连，则12V的整流管的压降为两组输入整流管的压降和，如：0.5（5V）+0.7（12V）=1.2V，别的12V输入负载变更时，其电流必然引发5V整流管的压降变更，也便是5V输入变更，而5V的变更会经由过程反应调剂，如许也间接节制了12V。
多路输入反激变更器常常只对主输入接纳闭环反应稳压，而辅输入则开环不反应。当变压器为抱负和二极管压降可疏忽时，在持续导通CCM形式下，多路输入反激变更器的主、辅输入的电压都比拟不变。但因为变压器的非抱负性(存在漏感和线圈电阻)和二极管压降不可疏忽，当主、辅输入负载产生变更时，辅输入因为开环，其输入电压会产生较大变更，穿插调剂率比拟差。
对多路输入的环境,凡是只需输入电压低、输入电流变更规模大的一起作为主电路遏制反应调理节制,以保障在输入电压及负载变更时坚持输入电压不变。抱负环境下,赞助输入电压与主输入电压知足变压器匝数比的干系,即只需使主输入电压坚持不变,则赞助输入电压也能坚持不变。
但现实上因为受变压器各个绕组间的漏感、绕组的电阻、电流回路寄生参数等的影响,赞助输入电压随输入负载的变更而变更。凡是当主输入满载,赞助输入轻载时,赞助输入电压将下降; 而当主输入轻载,赞助输入满载时,赞助输入电压将下降。 这便是多路输入的负载穿插调剂率题目。
今朝,改良多路输入开关电源的穿插调剂率的体例可分为无源和有源两类。有源的体例(加后级调理节制) 固然具备高稳压精度,但电源的靠得住性、效力和庞杂性不如无源的体例好。
1. 输入电压加权反应节制
操纵加权的道理,把主输入电压和赞助输入电压按必然的权重比例遏制取样反应,从而使赞助输入电压也能像主输入电压一样,可以或许对占空比起到必然的调理感化,使赞助输入电压的变更获得必然水平的改良,从而进步输入电压的穿插调剂率。
2. 各路输入滤波电感的耦合
经由过程电感耦合,使多路输入电流变更量彼此感到,改良电感电流脉动,从而坚持多路输入电压间的比例干系,改良负载穿插调剂率。
3. 变压器各绕组耦合优化
对多路输入的电源,其输入阻抗间接决议了输入电压的变更,输入阻抗与各输入绕组间的漏感成反比,而初、次级绕组的耦合水平对输入阻抗也有很大影响,以是设想多路输入高频变压器要使各输入绕组间慎密耦合,且输入电流变更规模大的绕组(主输入绕组) 与低级绕组要耦合的最好,这些都有益于进步穿插调剂率。
4. 钳位电路的设想
漏感会致使变压器电压的尖峰,对反激变更器,该尖峰会间接引发赞助输入轻载时输入电压的爬升。若是能坚持嵌位电压的巨细略高于次级反射电压,则多路输入反激式开关电源的穿插调剂率能获得极大的改良。四种改良多路输入开关电源穿插调剂率的无源设想体例。
