领会单片电机路设想，先领会单片机是甚么。单片机，是一种集成电路芯片，是接纳超大规模集成电路手艺把具有数据处置才能的中间处置器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和间断体系、按时器/计数器等功效（能够还包含显现驱动电路、脉宽调制电路、摹拟多路转换器、A/D转换器等电路）集成到一块硅片上组成的一个小而完美的微型计较机体系，在产业节制范畴遍及利用。从上世纪80年月，由那时的4位、8位单片机，成长到此刻的300M的高速单片机。
（一）通用型
这是按单片机（Microcontrollers）合用规模来辨别的。比方，80C51式通用型单片机，它不是为某种特地用处设想的；公用型单片机是针对一类产物乃至某一个产物设想出产的，比方为了知足电子体温计的请求，在片内集成ADC接口等功效的温度丈量节制电路。
（二）总线型
这是按单片机（Microcontrollers）是不是供给并行总线来辨别的。总线型单片机遍及设置有并行地点总线、 数据总线、节制总线，这些引脚用以扩大并行焦点器件都可经由过程串行口与单片机毗连，别的，良多单片机已把所须要的焦点器件及外设接口集成一片内，是以在良多情况下能够不要并行扩大总线，大大节减封装本钱和芯片体积，这类单片机称为非总线型单片机。
（三）节制型
这是按照单片机（Microcontrollers）大抵利用的范畴停止辨别的。通俗而言，工控型寻址规模大，运算才能强；用于家电的单片机多为公用型，凡是是小封装、廉价格，焦点器件和外设接口集成度高。 较着，上述分类并不是唯一的和严酷的。比方，80C51类单片机既是通用型又是总线型，还能够作工控用。
单片机是嵌入式体系的焦点元件，利用单片机的电路要庞杂良多，但在变动和增加新功效时，带有单片机的电路加倍轻易完成，这也恰是电器装备利用单片机的缘由。那末在单片电机路的设想中须要注重的难点有哪些？

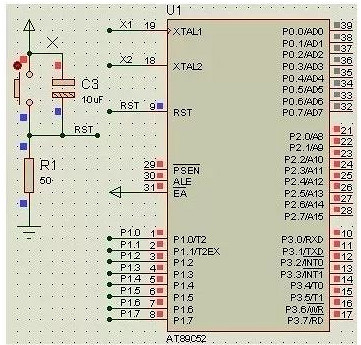

能够看到复位电路中电阻R1=10k时RST是高电平 ，而当R1=50时RST为低电平，很较着R1=10k时是毛病的，单片机一向处在复位状况时底子没法任务。呈现如许的缘由是因为RST引脚内含三极管，即使在停止状况时也会有少许停止电流，当R取的很是大时，微小的停止电流经由过程就发生了高电平。
凡是红色贴片LED：电压1.6V-2.4V，电流2-20mA，在2-5mA亮度有所变更，5mA以上亮度根基无变更。

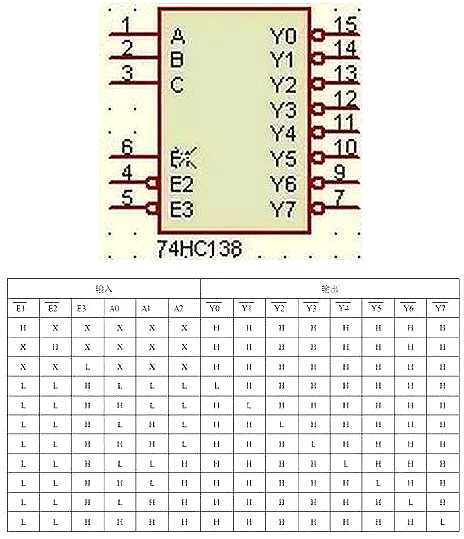

这时辰能够借助扩大芯片来完成，比方三八译码器74HC138来拓展。
滤波电容分为高频滤波电容和低频滤波电容。
1、高频滤波电容通俗用104容（0.1uF），目标是短路高频份量，掩护器件免受高频搅扰。通俗的IC（集成）器件的电源与地之间都要加，去除高频搅扰（氛围静电）。
2、低频滤波电容通俗用电解电容（100uF），目标是去除低频纹波，存储一局部能量，不变电源。大多接在电源接口处，大功率元器件中间，如：USB捏词，步进电机、1602背鲜明现。耐压值最少高于体系最高电压的2倍。
1、开关感化：

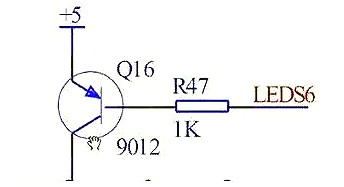

LEDS6为高电平常平凡停止，为低电平常平凡导通。限流电阻的计较：集电极电流为I，则基极电流为I/100（这里触及到缩小感化，集电极电流是基极的100倍），PN结电压0.7V，R=(5-0.7)/(I/100)
2、缩小感化：集电极电流是基极电流的100倍
3、电平转换：
当基极其高电平常平凡，三极管导通，右边的导线接地为低电平，当基极其低电平常平凡，三极管停止，输入高电平。

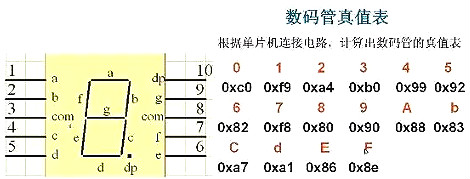

数码管点亮组成的数字由a,b,c,d,e,f,e,dp(小数点）组成，字模及真值表如上图。
因为单片机输入无限，当负载良多的时辰须要别的加驱动芯片 ，比方74HC245。
1、从节俭功耗及芯片灌电流才能斟酌该当充足大；电阻大，电流小。
2、从确保充足的驱动电流斟酌该当充足小；电阻小，电流大。
3、对高速电路，过大的上拉电阻能够会致使边沿变陡峭。
综合斟酌：上拉电阻经常利用值在1K到10K之间拔取，下拉同理。
高低拉电阻，上拉便是将不肯定的旌旗灯号经由过程一个电阻嵌位在高电平，下拉同理。
1、电平转换，进步输入电平参数值。
2、OC门必须加上拉电阻才能利用。
3、加大通俗IO引脚驱动才能。
4、悬空引脚高低拉抗搅扰。
晶振电路
1、晶振挑选：
按照现实体系须要挑选，6M，12M，11.0592M，20M期待。
2、负载电容：
对地接2个10到30pF的电容便可，经常利用20pF。
3、万用表测晶振：
间接用红表笔对晶振引脚，黑表笔接GND，丈量电压便可。
复位电路
把单片机外部电路设置成为一个肯定的状况，一切的寄放器初始化。51单片机的复位时候约莫在2个机械周期摆布，详细须要看芯片数据手册。通俗经由过程复位芯片或复位电路，详细的阻容参数的计较，经由过程google查找。
按键发抖及消弭

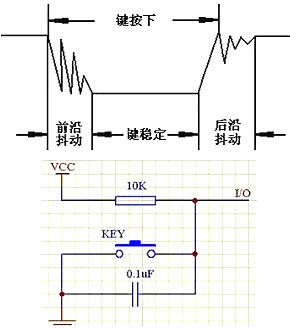

按键也是机械装配，在按下或铺开的一刹时会发生发抖，以下图：
消弭体例有两种：软件除抖和硬件除抖，此中硬件除抖是利用了电容对高频旌旗灯号短路的道理。软件除抖是检测出键闭合后履行一个延时法式，发生5ms～10ms的延时，让前沿发抖消逝后再一次检测键的状况，若是仍坚持闭合状况电平，则确认为真正有键按下。
（一）智能仪器
单片机具有体积小、功耗低、节制功效强、扩大矫捷、微型化和利用便利等长处，遍及利用于仪器仪表中，连系差别范例的传感器，可完成诸如电压、电流、功率、频次、湿度、温度、流量、速率、厚度、角度、长度、硬度、元素、压力等物理量的丈量。
接纳单片机节制使得仪器仪表数字化、智能化、微型化，且功效比起接纳电子或数字电路加倍壮大。比方紧密的丈量装备（电压表、功率计，示波器，各类阐发仪）。
（二）产业节制
单片机具有体积小、节制功效强、功耗低、情况顺应才能强、扩大矫捷和利用便利等长处，用单片机能够组成情势多样的节制体系、数据收罗体系、通讯体系、旌旗灯号检测体系、无线感知体系、测控体系、机械人等利用节制体系。比方工场流水线的智能化办理，电梯智能化节制、各类报警体系，与计较机联网组成二级节制体系等。
（三）家用电器
家用电器遍及接纳了单片机节制，从电饭煲、洗衣机、电冰箱、空调机、彩电、其余声响视频东西、再到电子秤量装备和红色家电等。
（四）收集和通讯
古代的单片机遍及具有通讯接口，能够很便利地与计较机停止数据通讯，为在计较机收集和通讯装备间的利用供给了极好的物资前提，通讯装备根基上都完成了单片机灵能节制，从手机，德律风机、小型程控互换机、楼宇主动通讯呼唤体系、列车无线通讯、再到平常任务中到处可见的挪动德律风，集群挪动通讯，无线电对讲机等。
（五）装备范畴
单片机在医用装备中的用处亦相称遍及，比方医用呼吸机，各类阐发仪，监护仪，超声诊断装备及病床呼唤体系等等。
（六）模块化体系
某些公用单片机设想用于完成特定功效，从而在各类电路中停止模块化利用，而不请求利用职员领会其外部布局。
（七）汽车电子
单片机在汽车电子中的利用很是遍及，比方汽车中的策念头节制器，基于CAN总线的汽车策念头灵能电子节制器、GPS导航体系、abs防抱死体系、制动体系、胎压检测等。另外，单片机在工商、金融、科研、教导、电力、通讯、物流和国防航空航天等范畴都有着非常遍及的用处。
