全波整流电路概述与感化

全波整流电路是指能够或许把交换转换成单一标的目的电流的电路，起码由两个整流器归并而成，一个担任正标的目的，一个担任反标的目的，最典范的全波整流电路是由四个二极管组成的整流桥，普通用于电源的整流。也可由MOS管搭建。

感化：全波整流输出电压的直流成份（较半波）增大，脉动水平减小，但变压器须要中间抽头、制作费事，整流二极管需蒙受的反向电压高，故普通合用于请求输出电压不太高的场所。

全波整流电路大全
（一）

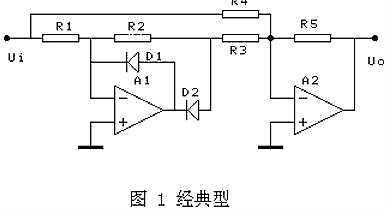

图1是最典范的电路,长处是能够在电阻R5上并联滤波电容.电阻婚配干系为R1=R2,R4=R5=2R3;能够经由过程变动R5来调理增益。

（二）

图2长处是婚配电阻少,只请求R1=R2

（三）

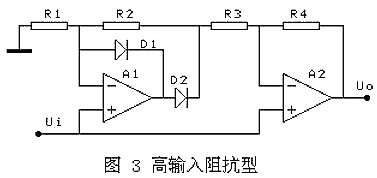

图3的长处是输出高阻抗,婚配电阻请求R1=R2,R4=2R3

（四）

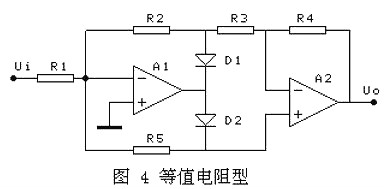

图4的婚配电阻全数相称,还能够经由过程转变电阻R1来转变增益.错误谬误是在输出旌旗灯号的负半周,A1的负反应由两路组成,此中一起是R5,别的一起是由运放A2复合组成,也有复合运放的错误谬误.

（五）

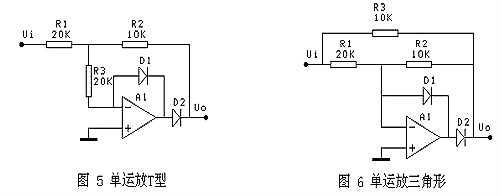

图5 和 图6 请求R1=2R2=2R3,增益为1/2,错误谬误是:当输出旌旗灯号正半周时,输出阻抗比拟高,能够在输出增添增益为2的同相缩小器断绝.别的一个错误谬误是正半周和负半周的输出阻抗不相称,请求输出旌旗灯号的内阻疏忽不计。

（六）

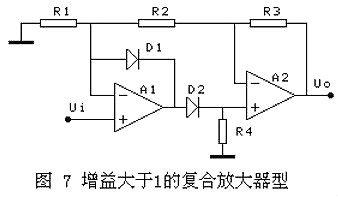

图7正半周,D2通,增益=1+(R2+R3)/R1;负半周增益=-R3/R2;请求正负半周增益的相对值相称,比方增益取2,能够选R1=30K,R2=10K,R3=20K

（七）

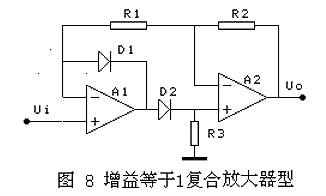

图8的电阻婚配干系为R1=R2

（八）

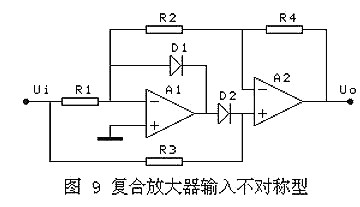

图9请求R1=R2,R4能够用来调理增益,增益即是1+R4/R2;若是R4=0,增益即是1;错误谬误是正负半波的输出阻抗不相称,请求输出旌旗灯号的内阻要小,不然输出波形错误称.

（九）

图10是操纵单电源运放的跟从器的特征设想的,单电源的跟从器,当输出旌旗灯号大于0时,输出为跟从器;当输出旌旗灯号小于0的时辰,输出为0.利用时要谨慎单电源运放在旌旗灯号很小时的非线性.并且,单电源跟从器在负旌旗灯号输出时也有非线性.
