MOS管是金属（metal）-氧化物（oxid）-半导体（semiconductor）场效应晶体管，或称是金属-绝缘体（insulator）-半导体。MOS管的source和drain是能够对换的，他们都是在P型backgate中构成的N型区。在多数环境下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。

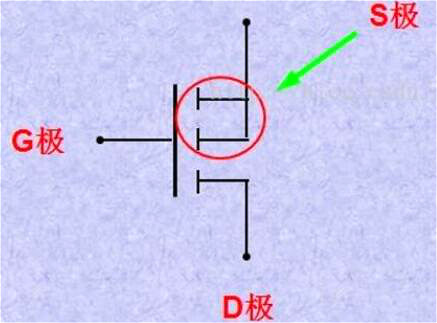

上面先容三个引脚G、S、D是甚么及寄义：
G：gate 栅极；
S：source 源极；
D：drain 漏极；
N沟道的电源普通接在D，输入S，P沟道的电源普通接在S，输入D。加强耗尽接法根基一样。
这是MOS管热释电红别传感器，阿谁矩形框是感到窗口，G脚为接地端，D脚为外部MOS管漏极，S脚为外部MOS管源极。在电路中，G接地，D接电源正，红外旌旗灯号从窗口输入，电旌旗灯号从S输入。
mos管引脚挨次详解，以下：MOS管是金属(Metal)—氧化物(Oxid)—半导体(Semiconductor)场效应晶体管。市道上常有的普通为N沟道和P沟道。N沟道的电源普通接在D，输入S，P沟道的电源普通接在S，输入D。
管子正面正对本身 ，管脚朝下从左至右顺次是栅极（G）、漏极（D）、源极（S）。
1、用10K档，内有15伏电池。可供给导通电压。
2、因为栅极等效于电容，与任何脚不通，不管N管或P管都很轻易找出栅极来，不然是坏管。
3、操纵表笔对栅源间正向或反向充电，能够使漏源通或断，且因为栅极上电荷能坚持，上述两步可分前后，不用同步，便利。但要放电时需短路管脚或反充。
4、多数源漏间有反并二极管，应注重，及赞助鉴定。
5、多数封庄为字面对自已时，左栅中漏右源。以上前三点必需把握，后两点矫捷利用，很快就能够判管脚，分黑白。
若是对新拿到的不明MOS管，能够经由过程测定来鉴定脚极，只要精确鉴定脚的摆列，能力准确利用。
①栅极G的测定：用万用表R×100 档，测肆意两脚之间正反向电阻，若此中某次测得电阻为数百Ω)，该两脚是D、S，第三脚为G。
②漏极D、源极S及范例鉴定：用万用表 R ×10kΩ档测 D、S问正反向电阻，正向电阻约为0.2 ×10kΩ，反向电阻（5一∞）X100kΩ。在测反向电阻时，红表笔不动，黑表笔离开引脚后，与G碰一下，而后归去再接原引脚，呈现两种环境：
a．若读数由本来较大值变为0(0×10kΩ)，则红表笔所接为S，黑表笔为D。用黑表笔打仗G有用，使MOS管D、S间正反向电阻值均为0Ω，还可证实该管为N沟道。
b．若读数仍为较大值，黑表笔不动，改用红表笔打仗G，碰一下以后当即回到原脚，此时若读数为0Ω，则黑表笔接的是S极、红表笔为D极，用红表笔打仗G极有用，该MOS管为P沟道。
