mos管直流特征

MOS管品种与布局

MOSFET管是FET的一种（另外一种是JFET），能够被制构成加强型或耗尽型，P沟道或N沟道共4种范例，但现实操纵的只需加强型的N沟道MOS 管和加强型的P沟道MOS管，以是凡是提到NMOS，或PMOS指的便是这两种。

mos管直流特征

对这两种加强型MOS管，比拟经常操纵的是NMOS。缘由是导通电阻小，且轻易制作。以是开关电源和马达驱动的操纵中，普通都用NMOS。上面的先容中，也多以NMOS为主。MOS管的三个管脚之间有寄生电容存在，这不是咱们须要的，而是因为制作工艺限定发生的。寄生电容的存在使得在设想或挑选驱动电路的时辰要费事一些，但不体例防止，后边再具体先容。

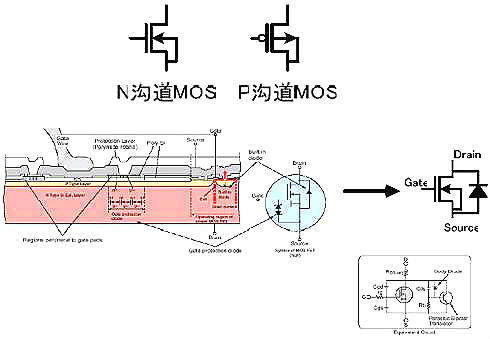

在MOS管道理图上能够看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动理性负载（如马达），这个二极管很重要。趁便说一句，体二极管只在单个的 MOS 管中存在，在集成电路芯片外部凡是是不的。

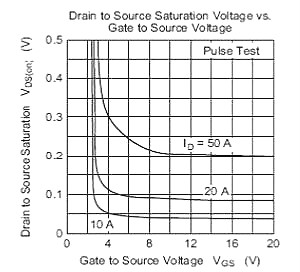

MOS管导通特征

mos管直流特征

导通的意义是作为开关，相称于开关闭合。NMOS 的特征，Vgs 大于必然的值就会导通，合适用于源极接地时的环境（低端驱动），只需栅极电压到达 4V 或 10V 就能够了。PMOS的特征，Vgs 小于必然的值就会导通，合适用于源极接VCC时的环境（高端驱动）。可是，固然PMOS 能够很便利地用作高端驱动，但因为导通电阻大，价钱贵，替代品种少等缘由，在高端驱动中，凡是仍是操纵NMOS。

JFET与MOSFET直流特征阐发和比拟

场效应管是一种操纵电场效应来节制其电流巨细的半导体器件，按照布局的差别，场效应管可分为两大类：结型场效应管(JEFT)和绝缘栅场效应管(MOSFET)，在阐发比拟它们的直流特征之前，起首对它们的布局和道理作简略的比拟。JFET按导电沟道可分为N沟道和P沟型，按零栅压(U GS =0)时器件的任务状况，又可分为加强型(常关型)和耗尽型(常开型)两种，是以 JFET 能够分为四种范例。

一样的，对MOSFET也是如斯，也分为四种范例即：N沟耗尽型、N沟加强型、P沟耗尽型、P沟加强型。在上面临JFET和MOSFET的阐发对照中，都以 N 沟范例的场效应管为例，停止申明其余品种的场效应管的道理与阐发体例近似。

mos管直流特征

JFET的任务道理及输出、转移特征

N 沟道JFET任务时，在栅极和源极之间须要加一负电压(VGS<0)，使得栅极、沟道间的PN结反偏，栅极电流iG≈0。在漏极与源极间加一正电压(VDS >0)，使N沟道中的大都载流子(电子)在电场感化下由源极向漏极活动，构成电流iD。其巨细受VGS节制，VGS在JFET布局中首要经由过程节制沟道电阻，来节制ID的巨细。经由过程设置差别的VGS和VDS便能够使得JFET任务在差别的状况下。

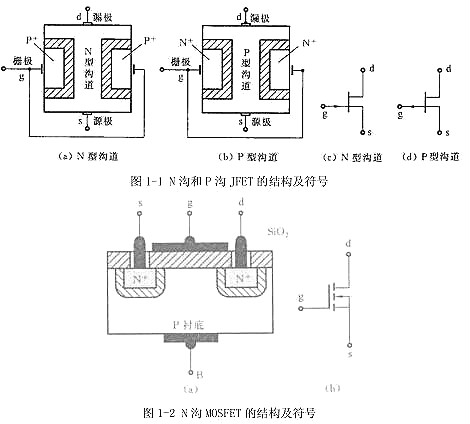

当 U DS 为必然值时，漏源电流IDS的巨细随栅源电压UGS的转变而变更，这是因为栅结耗尽层厚度是随栅源电压变更而变更的，是以也使得导电沟道电阻发生变更，导致ID也响应变更。如图 1-1(a)所示的 PN 结，栅耗尽区的大局部扩大在PN结的N区一侧，栅PN结上的反偏电压越大，耗尽区就会越宽，是以使夹在高低两耗尽区之间的导电沟道截面积减小，导电沟道电阻增添，导致经由过程它的电流减小。反之，会使得漏极电流变大。

当负栅压很高时，全部沟道从源到漏被空间电荷区所占满，此时即便在漏源之间加上偏压，沟道中叶不会有电流经由过程，此时JFET处于停止状况。

当UGS必然时，在图1-1(a)所示的N沟JFET两头之间加上一正电压UDS ，因为沟道相称于一个电阻，是以此时将有电流颠末沟道从漏极流向源极。当UDS增添时漏源电流也随之增添，同时漏源电流在沟道电阻上发生的压降也随之增添，接近漏极度高，源极度低。漏极度正向压降使栅极PN结反偏，栅漏结的空间电荷区从沟道的双方向沟道的中间展宽，终究使漏极度沟道被夹断。夹断后若是漏极电压进一步增添，U DS首要落在空间电荷层上，对沟道载流子的感化削弱，以是即便UDS 持续增添，漏源电流也根基稳定，此时处于饱和状况。尔后，若UDS 仍持续增添至PN结反向击穿电压时，JFET 就会发生击穿。

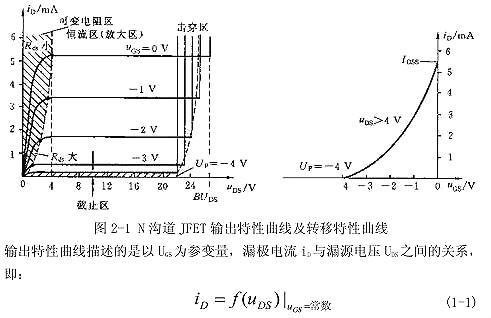

经由过程以上阐发，能够获得JFET共源极输出特征曲线和响应的转移特征曲线如图 2-1所示。

mos管直流特征

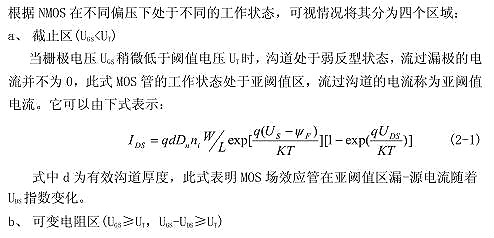

MOS管的转移性特征

MOS 场效应管的栅极和半导体之间被氧化硅层隔绝，器件导通时只需从漏极颠末沟道到源极这一条电流通路。

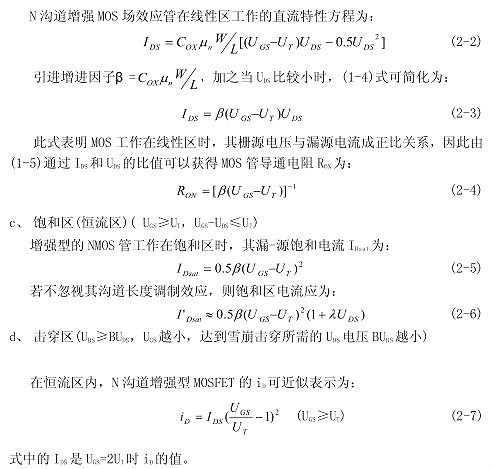

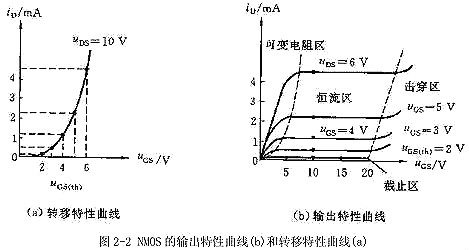

经由过程以上阐发，一样按照式(1-1)和(1-2)对输出特征和转移特征的界说，能够获得NMOS的输出和转移特征曲线如图2-2所示：

mos管直流特征
