MOS管，把输出电压的变更转化为输出电流的变更。FET的增益即是它的跨导， 界说为输出电流的变更和输出电压变更之比。市道上常有的通俗为N沟道和P沟道，
场效应管经由过程投影一个电场在一个绝缘层下去影响流过晶体管的电流。现实上不电流流过这个绝缘体，以是FET管的GATE电流很是小。最通俗的FET用一薄层二氧化硅来作为GATE极下的绝缘体。这类晶体管称为金属氧化物半导体(MOS)晶体管，或,金属氧化物半导体场效应管（MOSFET）。由于MOS管更小更省电，以是他们已在良多操纵场所代替了双极型晶体管。

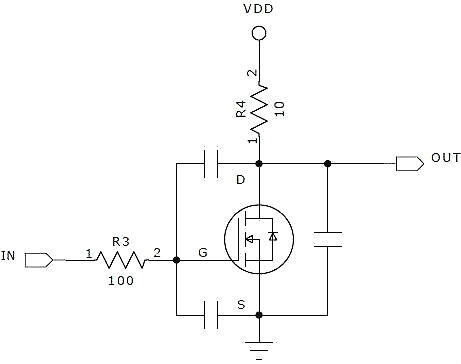

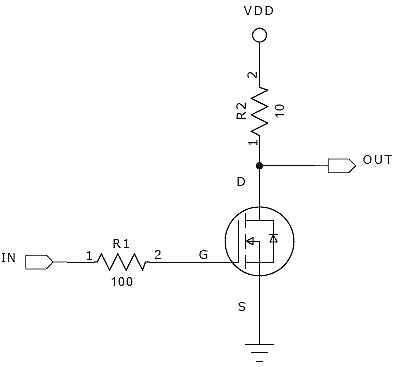

MOS管比拟于三极管，开关速率快，导通电压低，电压驱动简略，以是愈来愈受工程师的喜好，可是，若不妥设想，哪怕是小功率MOS管，也会导致芯片烧坏，本来想着更简略的，最初变得加倍庞杂。这几年来一向做高频电源设想，也触及嵌入式开辟，对巨细功率MOS管，都有必然的懂得，以是把心中懂得的经历总结一番，构成实际模子。MOS管等效电路及操纵电路以下图所示：
把MOS管的微观模子叠加起来，就以下图所示：

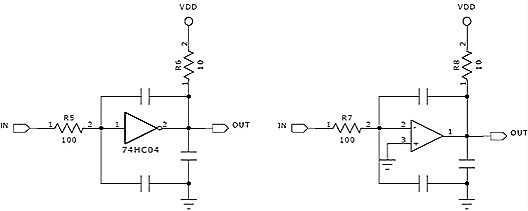

MOS管的输出与输出是相位相反，刚好180度，也便是等效于一个反相器，也能够懂得为一个反相任务的运放，以下图：

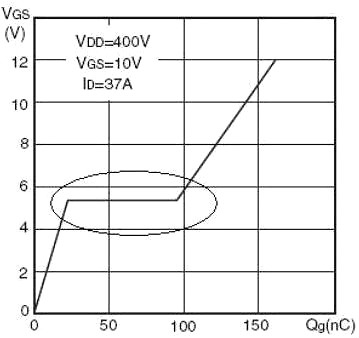

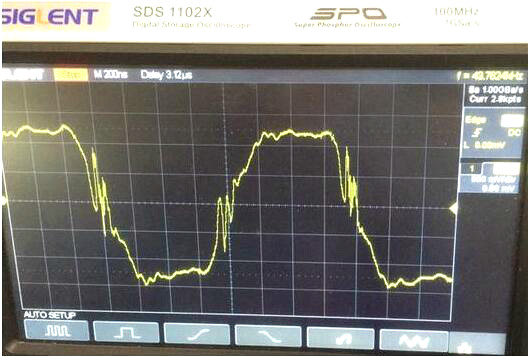

下图能够一眼看出，这便是一个反相积分电路，当输出电阻较大时，开关速率比拟迟缓，Cgd这颗积分电容影响不较着，可是当开关速率比拟高，并且VDD供电电压比拟高，比方310V下，经由过程Cgd的电流比拟大，强的积分很轻易引发振荡，这个振荡叫米勒振荡。以是Cgd也叫米勒电容，而在MOS管开关导通或关断的那段时候，也便是积分那段时候，叫米勒平台，以下图圆圈中的那局部为米勒平台，右侧的是振荡严峻的米勒振荡：

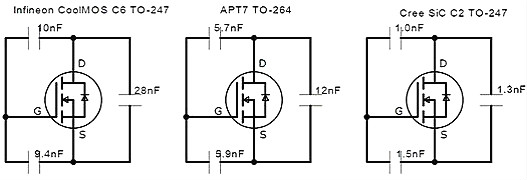

由于MOS管的反应引入了电容，当这个电容充足大，并且前段旌旗灯号变更快，后端供电电压高，三者连系起来，就会引发积分过充振荡，这个等价于温控的PID中的I模子，要想处理处理这个米勒振荡，在频次和电压稳定的环境下，通俗能够进步MOS管的驱动电阻，减缓开关的边沿速率，其次比拟有用的体例是增添Cgs电容。在前提许可的环境下，能够在Cds之间并上低内阻抗打击的小电容，或用RC电路来做接收电路。下图给出我经常使用的三颗大功率MOS管的电容值：LCR电桥间接丈量。
从图上能够看出，Inifineon6代MOS管和APT7代MOS管机能远远不如碳化硅机能，它的各个目标都很小，当米勒振荡经由过程其余手腕没法下降时，能够斟酌改换更小的米勒电容MOS管，特别须要正视Cgd要尽能够的小于Cgs。
在补缀电视机及电器装备时，会碰到各类元器件的破坏，MOS管也在此中，这便是咱们的维修职员若何操纵经常使用的万用表来判定MOS管的黑白、黑白。在改换MOS管是若是不不异厂家及不异型号时，若何代换的题目。
作为通俗的电器电视机维修职员在丈量晶体三极管或二极管时，通俗是接纳通俗的万用表来判定三极管或二极管的黑白，固然对所判定的三极管或二极管的电气参数没法确认，可是只需体例准确对确认晶体三极管的“好”与“坏”仍是不题目的。一样MOS管也能够操纵万用表来判定其“好”与“坏”,从通俗的维修来讲，也能够知足需要了。
检测必须接纳指针式万用表（数字表是不适合丈量半导体器件的）。对大功率MOS管开关管都属N沟道加强型，各出产厂的产物也几近都接纳不异的TO-220F封装情势（指用于开关电源中功率为50—200W的场效应开关管），其三个电极摆列也分歧，行将三只引脚向下，打印型号面向自巳，左边引脚为栅极，右测引脚为源极，中间引脚为漏极以下图所示。
把红表笔接到MOS管的源极S；把黑表笔接到MOS管的漏极D，此时表针唆使应当为无限大，如图5-3所示。若是有欧姆指数，申明被测管有泄电景象，此管不能用。
坚持上述状况；此时用一只100K～200K电阻毗连于栅极和漏极，如图5-4所示；这时候候候候表针唆使欧姆数应当越小越好，通俗能唆使到0欧姆，这时候候候候是正电荷经由过程100K电阻对大功率MOS管栅极充电，发生栅极电场，由于电场发生导致导电沟道导致漏极和源极导通，以是万用表指针偏转，偏转的角度大（欧姆指数小）证实放电机能好。
此时在图5-4的状况；再把毗连的电阻移开，这时候候候候万用表的指针依然应当是MOS管导通的指数稳定，如图5-5所示。固然电阻拿开，可是由于电阻对栅极所充的电荷并不消逝，栅极电场持续坚持，外部导电沟道依然坚持，这便是绝缘栅型MOS管的特色。若是电阻拿开表针会渐渐的慢慢的退回到高阻乃至退回到无限大，要斟酌该被测管栅极泄电。
这时候候候候用一根导线，毗连被测管的栅极和源极，万用表的指针当即前往到无限大，如图5-6所示。导线的毗连使被测MOS管，栅极电荷开释，外部电场消逝；导电沟道也消逝，以是漏极和源极之间电阻又变成无限大。
