场效应管,场效应管极

场效应管极是若何辨别的

1.判定栅极G

MOS驱动器首要起波形整形和加强驱动的感化:假设MOS管的G旌旗灯号波形不够峻峭，在点评切换阶段会构成大批电能消耗其副感化是下降电路转换效力，MOS管发热严重，易热破坏MOS管GS间存在必然电容，假设G旌旗灯号驱动才能不够，将严重影响波形跳变的时候.

将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。若发明某脚与其字两脚的电阻均呈无限大，并且交换表笔后仍为无限大，则证明此脚为G极，因为它和别的两个管脚是绝缘的。

2.判定源极S、漏极D

将万用表拨至R×1k档别离丈量三个管脚之间的电阻。用交换表笔法测两次电阻，此中电阻值较低（普通为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。因为测试条件差别，测出的RDS（on）值比手册中给出的典范值要高一些。

3.丈量漏-源通态电阻RDS（on）

在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W,大于0.58W（典范值）。

场效应管,场效应管极

场效应布局及道理

1、场效应管（FET）以其高输出电阻、低噪、热不变、便于集成的长处在电子电路和大电流、大电压电路中利用非常遍及；准确利用、辨别场效应管的管脚、极性非常须要；

2、同三极管一样，要谙练辨别场效应管的管脚、极性必须先领会一下其布局、道理；

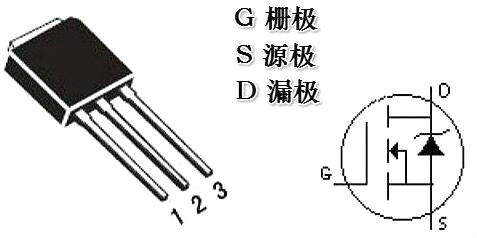

3、场效应管的管脚有栅极G、漏极D、源极S三个电极（双栅极管具备四个电极）；

4、场效应管按布局分结型场效应管（JFET）、绝缘栅场效应管（MOS），绝缘栅场效应管又分加强型和耗尽型；结型场效应管的“结”指的是pn结，绝缘栅场效应管的绝缘栅指的是栅极与源极、漏极之间有一层sio2绝缘层，它们之间不导通毗连干系。

5、按导电沟道性子，结型场效应管和绝缘栅场效应管又分电子型（n）沟道、空穴型（p）沟道，这是场效应管导电的通道；

6、场效应管属于单极性晶体管，三极管属于双极性晶体管，也即前者仅仅由一种载流子导电，后者是由两种载流子导电；

7、场效应管属于压控型晶体管，经由进程栅极与源极之间的电压的变更，来转变沟道的导电才能；三极管属于电流节制型晶体管，经由进程电流的变更转变集电极电流巨细。

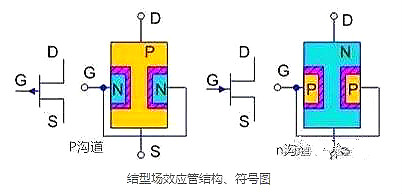

结型场效应管布局

场效应管,场效应管极

1.漏极D和源极S之间的半导体范例是不异的，也即同是p型或n型半导体，它们之间的正反向电阻是相称的，并且阻值比拟小；

2.栅极G毗连半导体范例与漏极D、源极S毗连的半导体范例老是差别的；

3.栅极G与漏极、源极之间有pn结，pn结的正向电阻小，反向电阻大；结型场效应督任务道理：在栅极与源极上加上反向电压后，pn结厚度会产生变更，从而转变了导电沟道的导电才能；

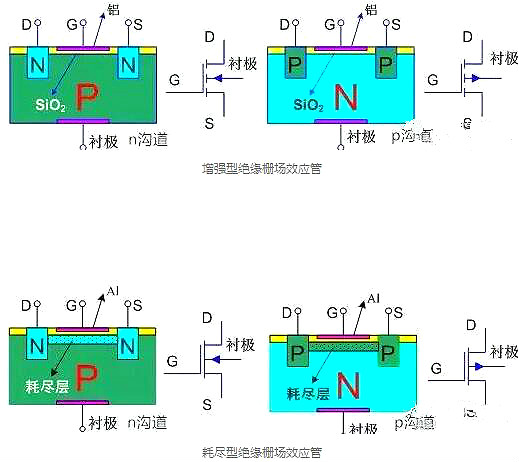

绝缘栅场效应管布局

场效应管,场效应管极

（一）加强型MOS管从布局上看

1.栅极G与漏极D、源极S之间相绝缘，它们之间的电阻无限大；

2.不外加电压时漏极与源极之间不导通；加强型NMOS管是以P型硅片作为基片（又称衬底），漏极毗连的为N半导体，衬底与源极连在一路，故P型衬底与漏极N型半导体会构成二极管，称为寄生二极管；是以漏极和源极之间的反向电阻很小。

加强型MOS督任务道理：在栅极与源极之间加上正向电压后，到达必然值后就会构成导电沟道，转变电压就转变了导电沟道的宽度和导电才能；

（二）耗尽型MOS管从布局上看

1.栅极与漏极、源极绝缘，它们之间的电阻无限大；

2.漏极与源极之间可以或许或许导通，沟道在制作时就已构成；在栅极与源极之间加上反向向电压后，转变电压就转变了导电沟道的宽度和导电才能；

场效应管极的检测体例

一、结型场效应管

结型场效应管的漏极和源极在制作工艺上是对称的，故南北极可以或许交换，不影响一般任务；只要要辨别栅极和沟道范例将万用表拨至R×100Ω档，丈量场效应管肆意两个极之间的电阻，正反各一次，有以下几种环境：

1.若两次测的的阻值不异或附近，则这南北极是漏极D、源极S，剩下的便是栅极；而后红笔不动，黑笔打仗栅极，若阻值较大则测得的为pn节反向电阻，黑笔接的是n，红笔接的是p，以是该管子为p沟道,反之便是n沟道；

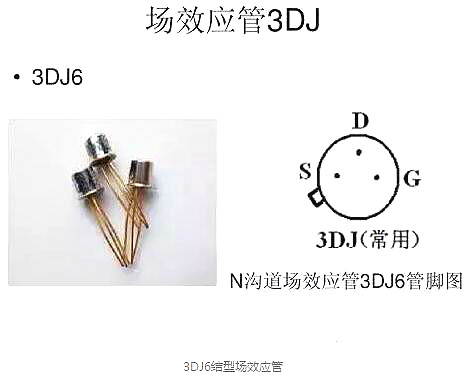

2.若两次测得的是一大一小，标明此中一个便是栅极，另外一个便是漏极或源极。以阻值小的那一次为准，红笔不动，黑笔接另外一个极，若是阻值小，并且与黑笔换极前测得的阻值相称或附近，则红笔接的是栅极，且该管子为p沟道；若是测得的阻值与黑笔换极前测得的阻值有较大差别，则黑笔换极前接的是栅极，该管子为n沟道场效应管；或间接肆意丈量南北极之间的正反向电阻，碰到第一种环境，便可辨别栅极，这类比拟简略。有乐趣的伴侣可以或许试测一下3DJ6结型场效应管，该管子为电子型导电沟道。

场效应管,场效应管极

二、绝缘栅场效应管

NMOS加强型管‘

1.电极检测

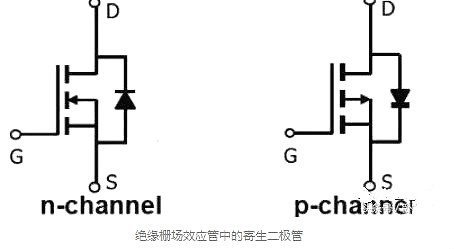

一般的加强型NMOS管的栅极与漏极、源极之间均没法导通，它们的正反向电阻均无限大，在G极无电压时，DS之间无沟道构成，但因为漏极源极之间存在一个反向寄生二极管，故漏极源极之间的反向电阻较小；挑选R×1kΩ，丈量各脚之间的正反向电阻；当呈现一次阻值较小时，红笔接的是漏极，黑笔接的是源极，余下的引脚便是栅极。

NMOS耗尽型管

根基进程同上，源极、漏极可以或许或许导通，但因为反向寄生二极管的存在，两次的电阻是有差别的。

场效应管,场效应管极
