MOS管开关时的米勒效应是若何构成的及若何消弭米勒效应-KIA MOS管
信息来历：本站 日期：2019-05-22
米勒效应（Miller effect）是在电子学中，反相缩小电路中，输出与输出之间的散布电容或寄生电容因为缩小器的缩小感化，其等效到输出真个电容值会扩展1+K倍，此中K是该级缩小电路电压缩小倍数。
固然普通密勒效应指的是电容的缩小，可是任何输出与别的高缩小节之间的阻抗也能够经由进程密勒效应转变缩小器的输出阻抗。
米勒效应在电子电路中，操纵很普遍
（1）密勒积分
在集成运算缩小器开环增益A很高的环境下，展宽积分线性规模，进步运算精度，取得了普遍的利用。

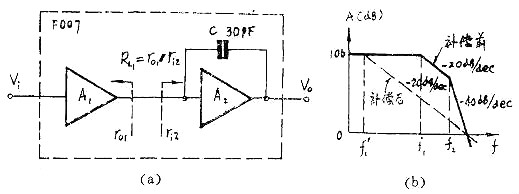

（2）用米勒电容弥补，消弭自激反映
因为米勒电容弥补后的频次呼应，是一种在0dB带宽不受丧失的环境下, 使集成运算缩小器不发生自激能够品德良好的“完整弥补‘。同时，密勒效应使小弥补电容能够建造在基片上，从而完成了不外接弥补元件的所谓“ 内藏弥补” 。
MOSFET的栅极驱动进程，能够简略的懂得为驱动源对MOSFET的输出电容（首要是栅源极电容Cgs）的充放电进程；当Cgs到达门坎电压以后， MOSFET就会进入守旧状况；当MOSFET守旧后，Vds起头降落，Id起头回升，此时MOSFET进入饱和区；但因为米勒效应，Vgs会延续一段时辰不再回升，此时Id已到达最大，而Vds还在延续降落，直到米勒电容布满电，Vgs又回升到驱动电压的值，此时MOSFET进入电阻区，此时Vds完整降上去，守旧竣事。
因为米勒电容禁止了Vgs的回升，从而也就禁止了Vds的降落，如许就会使消耗的时辰加长。（Vgs回升，则导通电阻降落，从而Vds降落）
米勒效应在MOS驱动中污名昭著，他是由MOS管的米勒电容激发的米勒效应，在MOS管开经由进程程中，GS电压回升到某一电压值后GS电压有一段不变值，事后GS电压又起头回升直至完整导通。为甚么会有不变值这段呢？因为，在MOS守旧前，D极电压大于G极电压，MOS寄生电容Cgd贮存的电量须要在其导通时注入G极与此中的电荷中和，因MOS完整导通后G极电压大于D极电压。米勒效应会严峻增添MOS的守旧消耗。（MOS管不能很快得进入开关状况）

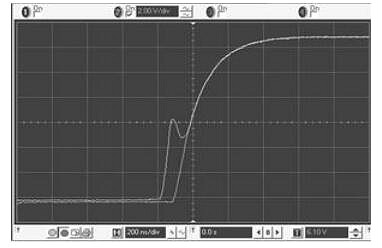

以是就呈现了所谓的图腾驱动！！挑选MOS时，Cgd越小守旧消耗就越小。米勒效应不能够完整消逝。MOSFET中的米勒平台现实上便是MOSFET处于“缩小区”的典范标记。用用示波器丈量GS电压，能够看到在电压回升进程中有一个平台或凹坑，这便是米勒平台。
米勒效应指在MOS管开经由进程程会发生米勒平台，道理以下。
现实上驱动电路在G级和S级之间加充足大的电容能够消弭米勒效应。但此时开关时辰会拖的很长。普通保举值加0.1Ciess的电容值是有益处的。

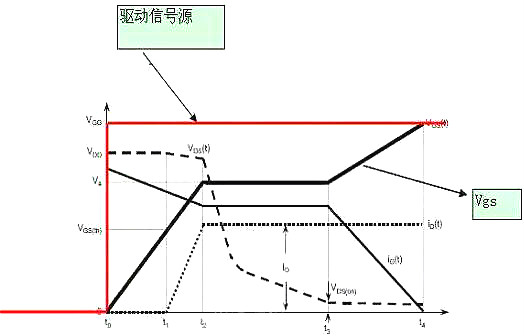

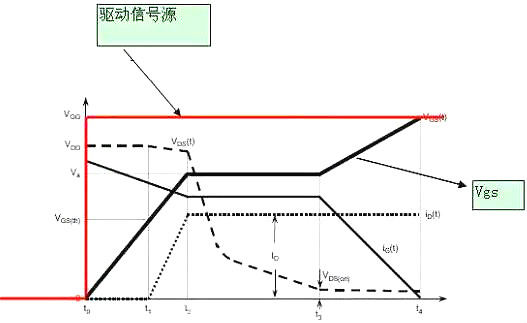

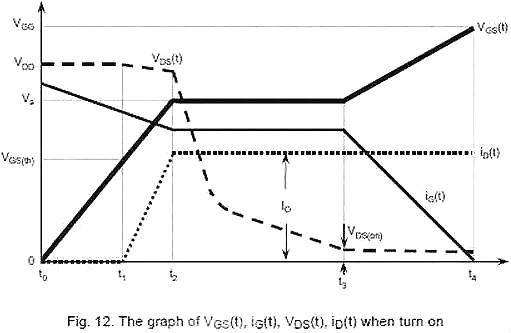

下图中粗黑线中阿谁陡峭局部便是米勒平台。

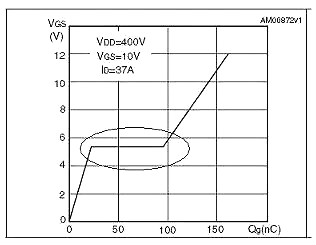

删荷系数的这张图 在第一个转机点处：Vds起头导通。Vds的变更经由进程Cgd和驱动源的内阻构成一个微分。因为Vds类似线性降落，线性的微分是个常数，从而在Vgs处发生一个平台。
米勒平台是因为mos 的g d 两真个电容引发的，即mos datasheet里的Crss 。
这个进程是给Cgd充电，以是Vgs变更很小，当Cgd充到Vgs程度的时辰，Vgs才起头延续回升。
Cgd在mos刚守旧的时辰，经由进程mos疾速放电，而后被驱动电压反向充电，分管了驱动电流，使得Cgs上的电压回升变缓，呈现平台。

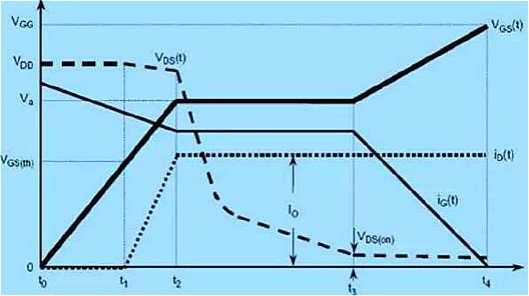

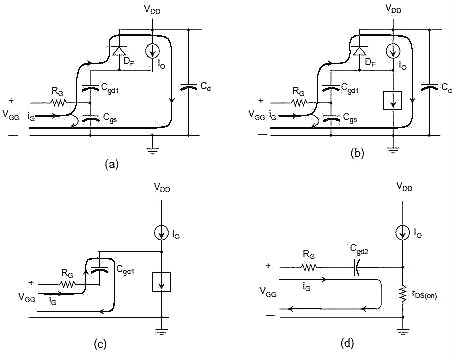

t0~t1: Vgs from 0 to Vth.Mosfet没通.电流由寄生二极管Df.
t1~t2: Vgs from Vth to Va. Id
t2~t3: Vds降落.引发电流延续经由进程Cgd. Vdd越高越须要的时辰越长.
Ig 为驱动电流.
起头降的比拟快.当Vdg靠近为零时,Cgd增添.直到Vdg变负,Cgd增添到最大.降落变慢.
t3~t4: Mosfet 完整导通,运转在电阻区.Vgs延续回升到Vgg.
平台前期，VGS延续增大，IDS是变更很小，那是因为MOS饱和了。。。，可是，从楼主的图中，这个平台仍是有一段长度的。
这个平台时代，能够以为是MOS 正处在缩小期。
前一个拐点前：MOS 停止期，此时Cgs充电，Vgs向Vth逼进。
前一个拐点处：MOS 正式进入缩小期
后一个拐点处：MOS 正式加入缩小期，起头进入饱和期。
当斜率为dt 的电压V施加到电容C上时(如驱动器的输出电压)，将会增大电容内的电流：
I=C×dV/dt （1）
是以，向MOSFET施加电压时，将发生输出电流Igate = I1 + I2，以下图所示。
在右边电压节点上操纵式(1)，可获得：
I
1=Cgd×d(Vgs-Vds)/dt=Cgd×(dVgs/dt-dVds/dt) （2）
I2=Cgs×d(Vgs/dt) （3）

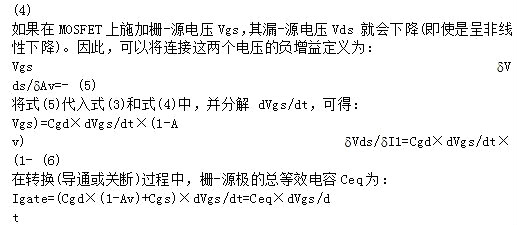

若是在MOSFET上施加栅-源电压Vgs，其漏-源电压Vds 就会降落(即便是呈非线性降落)。是以，能够将毗连这两个电压的负增益界说为：
Av=- Vds/Vgs （4）
将式(4)代入式(2)中，可得：
I1=Cgd×（1+Av）dVgs/dt （5）
在转换(导通或关断)进程中，栅-源极的总等效电容Ceq为：
Igate=I1+I2=(Cgd×(1+Av)+Cgs)×dVgs/dt=Ceq×dVgs/dt （6）
式中(1+Av)这一项被称作米勒效应，它描写了电子器件中输出和输出之间的电容反映。当栅-泄电压靠近于零时，将会发生米勒效应。
Cds分流最利害的阶段是在缩小区。为啥？ 因为这个阶段Vd变更最猛烈。平台恰好是在这个阶段构成。你能够为：门电流Igate完整被Cds吸走，而不电流流向Cgs。
注重数据手册中的表现体例
Ciss=Cgs+Cgd
Coss=Cds+Cgd
Crss=Cgd
设想电源时，工程师经常会存眷与MOSFET导通消耗有关的效力降落题目。在呈现较大RMS电流的环境下, 比方转换器在非延续导电形式(DCM)下任务时，若挑选Rds(on)较小的MOSFET，芯片尺寸就会较大，从而输出电容也较大。也便是说，导通消耗的减小将会形成较大的输出电容和节制器较大的功耗。当开关频次进步时，题目将变得更加辣手。
图1 MOSFET导通和关断时的典范栅电流
图2 MOSFET中的寄生电容
图3 典范MOSFET的栅电荷
图4 基于公用节制器的简略QR转换器
图5 ZVS手艺消弭米勒效应

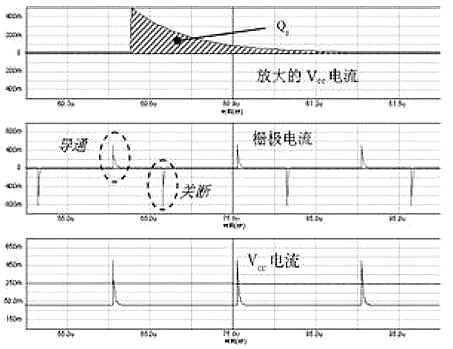

MOSFET导通和关断时的典范栅电流如图1所示。在导通时代，流经节制器Vcc引脚的峰值电流对Vcc充电；在关断时代，存储的电流流向芯片的接地端。若是在响应的面积上积分，即停止篿gate(t)dt，则可获得驱动晶体管的栅电荷Qg 。将其乘以开关频次Fsw，便可获得由节制器Vcc供给的均匀电流。是以，节制器上的总开关功率(击穿消耗不计)为：
Pdrv = Fsw×Qg×Vcc
若是操纵开关速率为100kHz 的12V节制器驱动栅电荷为100nC的MOSFET，驱动器的功耗即为100nC×100kHz×12V=10mA×12V=120mW。

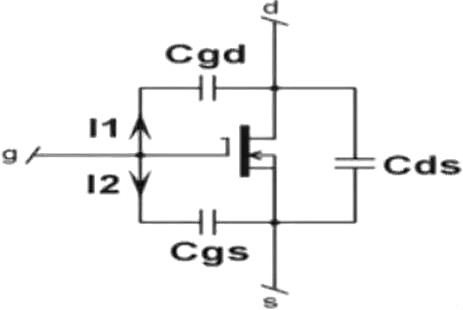

MOSFET的物理布局中有多种寄生单位，此中电容的感化非常关头，如图2所示。产物数据表中的三个参数接纳以下界说：当源-漏极短路时，令Ciss = Cgs + Cgd；当栅-源极短路时，令Coss = Cds +? Cgd；Crss = Cgd。
驱动器现实为栅-源极毗连。当斜率为dt 的电压V施加到电容C上时(如驱动器的输出电压)，将会增大电容内的电流：
I=C×dV/dt
(2)
是以，向MOSFET施加电压时，将发生输出电流Igate = I1 + I2，如图2所示。在右边电压节点上操纵式(2)，可获得：
I1=Cgd×d(Vgs-Vds)/dt=Cgd×(dVgs/dt-dVds/dt)
(3)I2=Cgs×d(Vgs/dt)

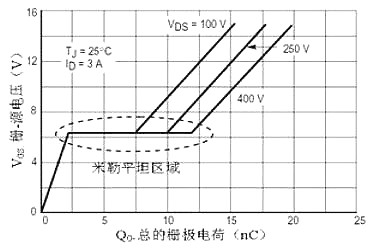

（7）式中(1-Av)这一项被称作米勒效应，它描写了电子器件中输出和输出之间的电容反映。当栅-泄电压靠近于零时，将会发生米勒效应。典范功率MOSFET的栅电荷如图3所示，该图经由进程用恒定电流对栅极充电并对栅-源电压停止察看而得。按照式(6)，当Ciss俄然增大时，电流延续流过。但因为电容急剧增添，而响应的电压降落dVgs却严峻受限，是以电压斜率几近为零，如图3中的平展地区所示。
图3也显现出降落在转换时代Vds(t)起头降落时的点的地位，有助于削减平展地区效应。Vds=100V时的平展地区宽度要比Vds=400V时窄，曲线下方的面积也随之减小。是以，若是能在Vds即是零时将MOSFET导通，即操纵ZVS手艺，就不会发生米勒效应。
在准谐振形式(QR)中接纳反激转换器是消弭米勒效应较经济的体例, 它无需鄙人一个时钟周期内使开关处于导通状况，只需等漏极上的天然振荡将电压逐步降至靠近于零。与此同时，经由进程公用引脚能够检测到节制器再次启动了晶体管。经由进程在开关翻开处反射的充足的反激电压(N×[Vout+Vf])，便可完成ZVS操纵，这凡是须要800V(通用规模)的高压MOSFET。基于安森美的NCP1207的QR转换器如图4所示，它能够间接操纵高压电源供电。该转换器在ZVS下任务时的栅-源电压和漏极波形如图5所示。
总之，若是须要Qg较大的MOSFET，最好使反激转换器在ZVS下任务，如许能够削减均匀驱动电流带来的倒霉影响。这一手艺也普遍操纵于谐振转换器中。
