晶圆,晶圆尺寸的观点

晶圆

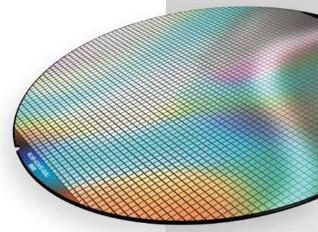

在领会晶圆尺寸的观点之前，先来领会一下晶圆的一些根基常识。晶圆是最常用的半导体资料，按其直径分为4英寸、5英寸、6英寸、8英寸等规格，迩来成长出12英寸乃至研发更大规格（14英吋、15英吋、16英吋、……20英吋以上等）。晶圆越大，统一圆片上可出产的IC就越多，可下降本钱；但对资料手艺和出产手艺的请求更高。通俗以为硅晶圆的直径越大，代表着这座晶圆厂有更好的手艺.在出产晶圆的进程傍边，良品率是很重要的前提。

晶圆建造进程及工艺

（一）建造进程

二氧化硅矿石颠末电弧炉提炼，盐酸氯化，并经蒸馏后，制成了高纯度的多晶硅，其纯度高达99.999999999%。晶圆建造厂再将此多晶硅溶化，再于溶液内掺入一小粒的硅晶体晶种，而后将其渐渐拉出，以构成圆柱状的单晶硅晶棒，因为硅晶棒是由一颗小晶粒在融熔态的硅原猜中逐步天生，此进程称为“长晶”。 硅晶棒再颠末研磨，抛光，切片后，即成为集成电路工场的根基质料——硅晶圆片，这便是“晶圆”。

简略的说,单晶硅圆片由通俗硅砂拉制提炼，颠末消融、提纯、蒸馏一系列办法制成单晶硅棒，单晶硅棒颠末抛光、切片以后，就成了晶圆。

晶圆经屡次光罩处置，此中每次的步骤包含感光剂途布、暴光、显影、侵蚀、渗入或蒸著等等，制成具备多层线路与元件的IC晶圆，再交由后段的测试、切割、封装厂，以制成实体的集成电路制品。

（二）建造工艺

晶圆建造工艺

外表洗濯

晶圆外表附着一层约莫2um的Al2O3和甘油夹杂液掩护之,在建造前必须停止化学刻蚀和外表洗濯。

初度氧化

有热氧化法天生SiO2 缓冲层，用来减小后续中Si3N4对晶圆的应力氧化手艺：干法氧化Si(固)+O2 à SiO2(固)和湿法氧化Si(固)+2H2O à SiO2(固)+2H2。干法氧化凡是用来构成，栅极二氧化硅膜，请求薄，界面能级和牢固电荷密度低的薄膜。

热CVD(HotCVD)/(thermalCVD)

此体例出产性高，梯状敷层性佳(不论多高低不平，深孔中的外表亦发生反映，及气体可到达外表而附着薄膜)等，故用处极广。膜天生道理，比方由挥发性金属卤化物(MX)及金属无机化合物(MR)等在低温中气相化学反映(热分化，氢复原、氧化、替换反映等)在基板上构成氮化物、氧化物、碳化物、硅化物、硼化物、高熔点金属、金属、半导体等薄膜体例。

热处置

在涂敷光刻胶之前，将洗净的基片外表涂上附着性加强剂或将基片放在惰性气体中停止热处置。如许处置是为了增添光刻胶与基片间的粘附才能，避免显影光阴刻胶图形的零落和避免湿法侵蚀时发生正面侵蚀(sideetching)。光刻胶的涂敷是用转速和扭转时候可自在设定的甩胶机来停止的。

去除氮化硅

此处用干法氧化法将氮化硅去除

离子注入

离子布植将硼离子(B+3) 透过SiO2 膜注入衬底，构成P型阱离子注入法是操纵电场加快杂质离子，将其注入硅衬底中的体例。离子注入法的特色是能够紧密地节制分散法难以获得的低浓度杂质散布。

退火处置

去除光刻胶放低温炉中停止退火处置 以消弭晶圆中晶格缺点和内应力，以规复晶格的完全性。使植入的搀杂原子分散到替换地位，发生电特征。

去除氮化硅层

用热磷酸去除氮化硅层，搀杂磷(P+5) 离子，构成N 型阱，并使本来的SiO2 膜厚度增添，到达禁止下一步中n 型杂质注入P 型阱中。

去除SIO2层

退火处置，而后用HF 去除SiO2 层。

干法氧化法

干法氧化法天生一层SiO2 层，而后LPCVD 堆积一层氮化硅。此时P 阱的外表因SiO2 层的发展与刻蚀已低于N 阱的外表程度面。这里的SiO2 层和氮化硅的感化与后面一样。接上去的步骤是为了断绝区和栅极与晶面之间的断绝层。

光刻手艺和离子刻蚀手艺

操纵光刻手艺和离子刻蚀手艺，保留下栅断绝层下面的氮化硅层。

湿法氧化

发展未有氮化硅掩护的SiO2 层，构成PN 之间的断绝区。

天生SIO2薄膜

热磷酸去除氮化硅，而后用HF 溶液去除栅断绝层地位的SiO2 ，偏重新天生品质更好的SiO2 薄膜, 作为栅极氧化层。

氧化

LPCVD 堆积多晶硅层，而后涂敷光阻停止光刻，和等离子蚀刻手艺，栅极布局，并氧化天生SiO2 掩护层。

构成源漏极

外表涂敷光阻，去除P 阱区的光阻，注入砷(As) 离子，构成NMOS 的源漏极。用一样的体例，在N 阱区，注入B 离子构成PMOS 的源漏极。

堆积

操纵PECVD 堆积一层无搀杂氧化层，掩护元件，并停止退火处置。

堆积搀杂硼磷的氧化层

含有硼磷杂质的SiO2 层，有较低的熔点，硼磷氧化层(BPSG) 加热到800 oC 时会硬化并有活动特征，可以使晶圆外表低级平展化。

深处置

溅镀第一层金属操纵光刻手艺留出金属打仗洞，溅镀钛+ 氮化钛+ 铝+ 氮化钛等多层金属膜。离子刻蚀出布线布局，并用PECVD 在下面堆积一层SiO2 介电质。并用SOG (spin on glass) 使外表平展，加热去除SOG 中的溶剂。而后再堆积一层介电质，为堆积第二层金属作筹办。

晶圆尺寸的观点

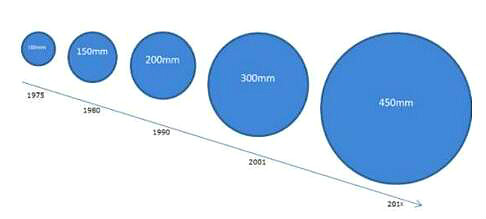

晶圆是原资料加工上的称号，PCB主板上插接件如cpu、二极管等都是由晶圆加工而来的。今朝市道上呈现的晶圆直径是分为150mm，300mm和450mm这三种，晶圆切割成很多多少小Die后，外形不一的正方形、长方形等都有的。
