领会晶圆和芯片的干系，下文先容晶圆与芯片各自常识体例。
晶圆是指硅半导体集成电路建造所用的硅晶片，因为其外形为圆形，故称为晶圆；在硅晶片上可加工建造成各类电路元件布局，而成为有特定电性功效的集成电路产物。晶圆的原始资料是硅，而地壳外表有效之不竭的二氧化硅。二氧化硅矿石颠末电弧炉提炼，盐酸氯化，并经蒸馏后，制成了高纯度的多晶硅，其纯度高达99.999999999%。
硅是由石英砂所简练出来的，晶圆便是硅元素加以纯化（99.999%），接着是将这些纯硅制成硅晶棒，成为建造集成电路的石英半导体的资料，颠末拍照制版，研磨，抛光，切片等法式，将多晶硅融解拉出单晶硅晶棒，而后切割成一片一片薄薄的晶圆。
晶圆是建造半导体芯片的根基资料，半导体集成电路最首要的质料是硅，是以对应的便是硅晶圆。
硅在天然界中以硅酸盐或二氧化硅的情势普遍存在于岩石、砂砾中，硅晶圆的建造能够归结为三个根基步骤：硅提炼及提纯、单晶硅成长、晶圆成型。
起首是硅提纯，将沙石质料放入一个温度约为2000 ℃，并且有碳源存在的电弧熔炉中，在低温下，碳和沙石中的二氧化硅停止化学反映（碳与氧连系，剩下硅），获得纯度约为98%的纯硅，又称作冶金级硅，这对微电子器件来讲不够纯，因为半导体资料的电学特征对杂质的浓度很是敏感，是以对冶金级硅停止进一步提纯：将破坏的冶金级硅与气态的氯化氢停止氯化反映，天生液态的硅烷，而后经由进程蒸馏和化学复原工艺，获得了高纯度的多晶硅，其纯度高达99.999999999%，成为电子级硅。

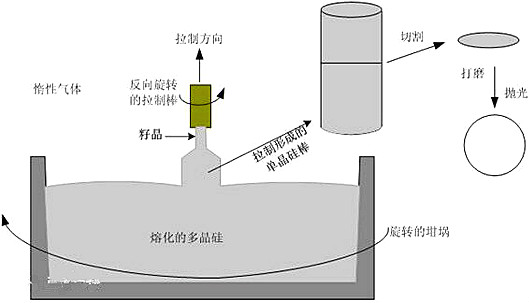

接上去是单晶硅成长，最经常利用的体例叫直拉法（CZ法）。以下图所示，高纯度的多晶硅放在石英坩埚中，并用外面环绕着的石墨加热器不时加热，温度保持在约莫1400 ℃，炉中的气体凡是是惰性气体，使多晶硅融化，同时又不会发生不须要的化学反映。为了组成单晶硅，还须要节制晶体的标的目的：坩埚带着多晶硅融化物在扭转，把一颗籽晶浸入此中，并且由拉制棒带着籽晶作反标的目的扭转，同时渐渐地、垂直地由硅融化物中向上拉出。融化的多晶硅会粘在籽晶的底端，按籽晶晶格摆列的标的目的不时地成长上去。
是以所成长的晶体的标的目的性是由籽晶所决议的，在其被拉出和冷却后就成长成了与籽晶外部晶格标的目的不异的单晶硅棒。用直拉法成长后，单晶棒将按恰当的尺寸停止切割，而后停止研磨，将高低的切痕磨掉，再用化学机械抛光工艺使其最少一面滑腻如镜，晶圆片建培养实现了。
单晶硅棒的直径是由籽晶拉出的速度和扭转速度决议的，普通来讲，上拉速度越慢，成长的单晶硅棒直径越大。而切出的晶圆片的厚度与直径有关，固然半导体器件的制备只在晶圆的顶部几微米的规模内实现，可是晶圆的厚度普通要到达1 mm，才能保障充足的机械应力撑持，是以晶圆的厚度会随直径的增加而增加。
晶圆建造厂把这些多晶硅融解，再在融液里种入籽晶，而后将其渐渐拉出，以组成圆柱状的单晶硅晶棒，因为硅晶棒是由一颗晶面取向肯定的籽晶在熔融态的硅质猜中逐步天生，此进程称为“长晶”。硅晶棒再颠末切段，滚磨，切片，倒角，抛光，激光刻，包装后，即成为集成电路工场的根基质料——硅晶圆片，这便是“晶圆”。
集成电路，缩写作 IC；或称微电路（microcircuit）、微芯片（microchip）、晶片/芯片（chip）在电子学中是一种把电路（首要包含半导体装备，也包含主动组件等）小型化的体例，并经常建造在半导体晶圆外表上。
芯片建造完整进程包含芯片设想、晶片建造、封装建造、测试等几个关键，此中晶片建造进程尤其的庞杂。
起首是芯片设想，按照设想的须要，天生的“图样”，芯片的质料是晶圆。
晶圆的成份是硅，硅是由石英沙所简练出来的，晶圆便是硅元素加以纯化（99.999%），接着是将这些纯硅制成硅晶棒，成为建造集成电路的石英半导体的资料，将其切片便是芯片建造详细所须要的晶圆。晶圆越薄，出产的本钱越低，但对工艺就请求的越高。
晶圆涂膜
晶圆涂膜能抵当氧化和耐温才能，其资料为光阻的一种。
晶圆光刻显影、蚀刻

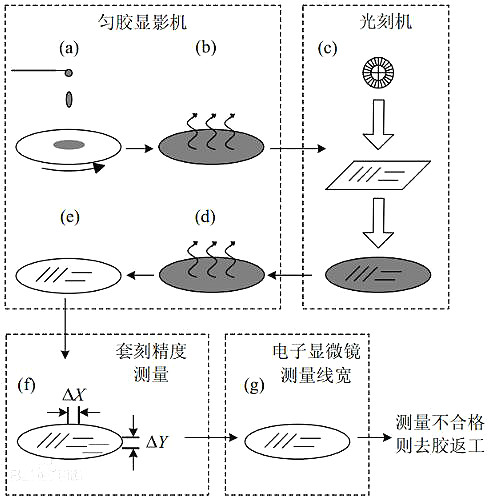

光刻工艺的根基流程以下图所示。起首是在晶圆（或衬底）外表涂上一层光刻胶并烘干。烘干后的晶圆被传递到光刻机外面。光芒透过一个掩模把掩模上的图形投影在晶圆外表的光刻胶上，实现暴光，激起光化学反映。对暴光后的晶圆停止第二次烘烤，即所谓的暴光后烘烤，后烘烤是的光化学反映更充实。最初，把显影液喷洒到晶圆外表的光刻胶上，对暴光图形显影。显影后，掩模上的图形就被存留在了光刻胶上。
涂胶、烘烤和显影都是在匀胶显影机中实现的，暴光是在光刻机中实现的。匀胶显影机和光刻机普通都是联机功课的，晶圆经由进程机械手在各单位和机械之间传递。全数暴光显影体系是封锁的，晶圆不间接裸露在四周情况中，以削减情况中有害成份对光刻胶和光化学反映的影响。
掺加杂质
将晶圆中植入离子，天生响应的P、N类半导体。
晶圆测试
颠末下面的几道工艺今后，晶圆上就组成了一个个格状的晶粒。经由进程针测的体例对每一个晶粒停止电气特征检测。
封装
将建造实现晶圆牢固，绑定引脚，按照须要去建造成各类差别的封装情势，这便是同种芯片内核能够有差别的封装情势的缘由。比方：DIP、QFP、PLCC、QFN等等。这里首要是由用户的利用习气、利用情况、市场情势等核心身分来决议的。
测试、包装
颠末上述工艺流程今后，芯片建培养已全数实现了，这一步骤是将芯片停止测试、剔除不良品，和包装。
芯片是由N多个半导体器件组成 半导体普通有 二极管 三极管 场效应管 小功率电阻 电感 电容等等。
便是在圆井中利用手艺手腕 转变 原子核的自在电子浓度转变原子多子（电子）或少子（空穴）是原子核发生正电荷或负电荷的物理特征 组成各类半导体。
硅 锗 是经常利用的半导体资料 他们的特征及材质是轻易大批并且本钱昂贵利用于上述手艺的资料。
一个硅片中便是大批的半导体器件组成 固然功效便是按须要将半导体组成电路而存在于硅片内 封装后便是IC了 集成电路。
这个要按照你的die的巨细和wafer的巨细和良率来决议的。

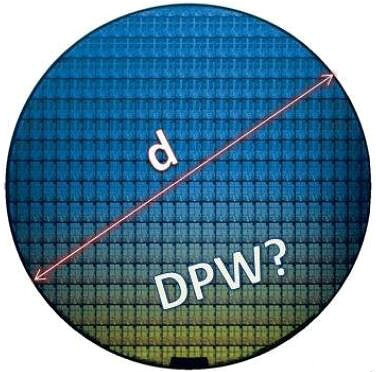

今朝业界所谓的6寸，12寸仍是18寸晶圆实在便是晶圆直径的简称，只不过这个吋是预算值。现实上的晶圆直径是分为150mm，300mm和450mm这三种，而12吋约即是305mm，为了称号便利以是称之为12吋晶圆。
国际上Fab厂通用的计较公式：
一块完整的wafer
名词诠释：wafer 即为图片所示的晶圆，由纯硅（Si）组成。普通分为6英寸、8英寸、12英寸规格不等，晶片便是基于这个wafer上出产出来的。Wafer上的一个小块，便是一个晶片晶圆体，大名die，封装后就成为一个颗粒。一片载有Nand Flash晶圆的wafer，wafer起首颠末切割，而后测试，将无缺的、不变的、足容量的die取下，封装组成平常所见的Nand Flash芯片。
那末，在wafer上残剩的，要不便是不不变，要不便是局部破坏以是缺乏容量，要不便是完整破坏。原厂斟酌到品德保障，会将这类die颁布发表灭亡，严酷界说为制品全数报废处置。
die和wafer的干系
品德及格的die切割下去后，本来的晶圆就成了下图的模样，便是挑剩下的Downgrade Flash Wafer。
挑选后的wafer
这些剩余的die，实在是品德不及格的晶圆。被抠走的局部，也便是玄色的局部，是及格的die，会被原厂封装建造为制品NAND颗粒，而不及格的局部，也便是图中留下的局部则当作制品处置掉。
