MOS管与CMOS管常识概述及简略CMOS逻辑门电路剖析-KIA MOS管

信息来历:本站 日期:2019-05-10

分享到:

CMOS,MOS管,CMOS逻辑电平

CMOS概述

CMOS是Complementary Metal Oxide Semiconductor(互补金属氧化物半导体)的缩写。它是指制作大规模集成电路芯片用的一种手艺或用这类手艺制作出来的芯片,是电脑主板上的一块可读写的RAM芯片。由于可读写的特征,以是在电脑主板上用来保管BIOS设置完电脑硬件参数后的数据,这个芯片仅仅是用来寄存数据的。


电压节制的一种缩小器件,是构成CMOS数字集成电路的根基单位。

而对BIOS中各项参数的设定要经由过程特地的法式。BIOS设置法式普通都被厂商整合在芯片中,在开机时经由过程特定的按键便可进入BIOS设置法式,便利地对体系停止设置。是以BIOS设置偶然也被叫做CMOS设置。


MOS管概述

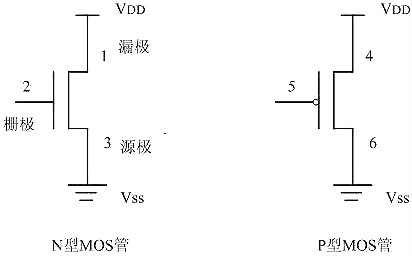

MOS管又分为两种范例:N型和P型。以下图所示:


CMOS,MOS管,CMOS逻辑电平


以N型管为例,2端为节制端,称为“栅极”;3端凡是接地,称为“源极”;源极电压记作Vss,1端接正电压,称为“漏极”,漏极电压记作VDD。要使1端与3端导通,栅极2上要加高电平。


对P型管,栅极、源极、漏极别离为5端、4端、6端。要使4端与6端导通,栅极5要加低电平。


在CMOS工艺制成的逻辑器件或单片机中,N型管与P型管常常是成对显现的。同时显现的这两个CMOS管,任什么时辰候,只需一只导通,另外一只则不导通(即“停止”或“关断”),以是称为“互补型CMOS管”。


CMOS逻辑电平

高速CMOS电路的电源电压VDD凡是为+5V;Vss接地,是0V。


高电平视为逻辑“1”,电平值的规模为:VDD的65%~VDD(或VDD-1.5V~VDD)


低电平视作逻辑“0”,请求不跨越VDD的35%或0~1.5V。


+1.5V~+3.5V应看做不肯定电平。在硬件设想中要防止显现不肯定电平。


最近几年来,跟着亚微米手艺的成长,单片机的电源呈降落趋向。低电源电压有助于降落功耗。VDD为3.3V的CMOS器件已大批利用。在便携式利用中,VDD为2.7V,乃至1.8V的单片机也已显现。未来电源电压还会持续降落,降到0.9V,但低于VDD的35%的电平视为逻辑“0”,高于VDD的65%的电平视为逻辑“1”的纪律依然是合用的。

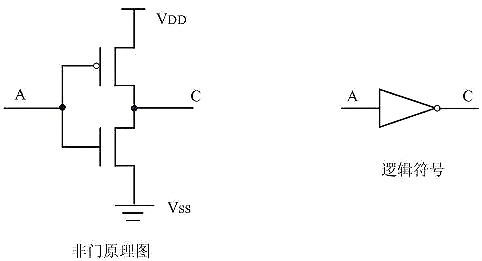

非门


CMOS,MOS管,CMOS逻辑电平


非门(反向器)是最简略的门电路,由一对CMOS管构成。其任务道理以下:


A端为高电日常平凡,P型管停止,N型管导通,输入端C的电平与Vss坚持分歧,输入低电平;A端为低电日常平凡,P型管导通,N型管停止,输入端C的电平与VDD分歧,输入高电平。

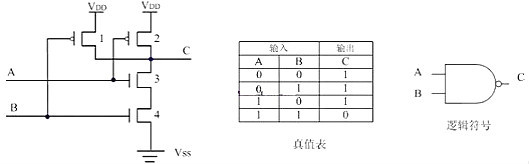

与非门


CMOS,MOS管,CMOS逻辑电平


与非门任务道理:


①、A、B输入均为低电日常平凡,1、2管导通,3、4管停止,C端电压与VDD分歧,输入高电平。


②、A输入高电平,B输入低电日常平凡,1、3管导通,2、4管停止,C端电位与1管的漏极坚持分歧,输入高电平。


③、A输入低电平,B输入高电日常平凡,环境与②近似,亦输入高电平。


④、A、B输入均为高电日常平凡,1、2管停止,3、4管导通,C端电压与地分歧,输入低电平。

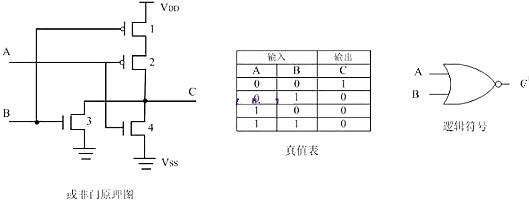

或非门


CMOS,MOS管,CMOS逻辑电平


或非门任务道理:


①、A、B输入均为低电日常平凡,1、2管导通,3、4管停止,C端电压与VDD分歧,输入高电平。


②、A输入高电平,B输入低电日常平凡,1、4管导通,2、3管停止,C端输入低电平。


③、A输入低电平,B输入高电日常平凡,环境与②近似,亦输入低电平。


④、A、B输入均为高电日常平凡,1、2管停止,3、4管导通,C端电压与地分歧,输入低电平。


注:

将上述“与非”门、“或非”门逻辑标记的输入真个小圆圈去掉,就成了“与”门、“或”门的逻辑标记。而完成“与”、“或”功效的电路图则必须在输入端加上一个反向器,即加上一对CMOS管,是以,“与”门现实上比“与非”门庞杂,提早时候也长些,这一点在电路设想中要注重。

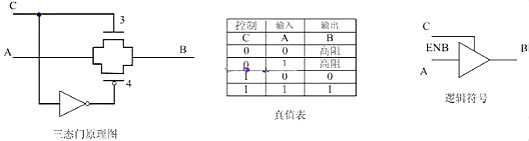

三态门


CMOS,MOS管,CMOS逻辑电平


三态门的任务道理:


当节制端C为“1”时,N型管3导通,同时,C端电平经由过程反向器后成为低电平,使P型管4导通,输入端A的电平状况能够经由过程3、4管达到输入端B。


当节制端C为“0”时,3、4管都停止,输入端A的电平状况没法达到输入端B,输入端B显现高电阻的状况,称为“高阻态”。


这个器件也称作“带节制真个传输门”。带有必然驱动才能的三态门也称作“缓冲器”,逻辑标记是一样的。

注:


从CMOS等效电路或真值表、逻辑抒发式上都能够看出,把“0”和“1”换个地位,“与非”门就变成了“或非”门。对“1”有用的旌旗灯号是“与非”干系,对“0”有用的旌旗灯号是“或非”干系。


上述图中画的逻辑器件标记均是正逻辑下的输入、输入干系,即对“1”(高电平)有用而言。而单片机中的大都节制旌旗灯号是根据负有用(低电平有用)界说的。比方片选旌旗灯号CS(Chip Select),指该旌旗灯号为“0”时具备字符表明的意思,即该旌旗灯号为“0”表现该芯片当选中。是以,“或非”门的逻辑标记也能够画成下图。


CMOS,MOS管,CMOS逻辑电平


组合逻辑电路

“与非”门、“或非”门等逻辑电路的差别组合能够获得各类组合逻辑电路,如译码器、解码器、多路开关等。

组合逻辑电路的完成能够利用现成的集成电路,也能够利用可编程逻辑器件,如PAL、GAL等完成。
