甚么是N沟道MOS管场效应管

信息来历:本站 日期:2017-04-29

分享到:

N沟道耗尽型MOS管和N沟道加强型MOS管的布局根基不异。差别在于耗尽型MOS管的Si02绝缘层中掺有大批的正离子Na+或K+(制作P沟道耗尽型MOS管时掺人负离子),故在UCs=0时,这些正离子发生的电场感化下,漏极一源极间的P型衬底外表也能感到生成N沟道(称为初始沟道),只需加上正向电压UDS,就有电流。假设加上正的UCs,栅极与N沟道间的电场将在沟道中吸收来更多的.

N沟道耗尽型MOS管和N沟道加强型MOS管的布局根基不异。差别在于耗尽型MOS管的Si02绝缘层中掺有大批的正离子Na+或K+(制作P沟道耗尽型MOS管时掺人负离子),故在UCs=0时,这些正离子发生的电场感化下,漏极一源极间的P型衬底外表也能感到生成N沟道(称为初始沟道),只需加上正向电压UDS,就有电流。假设加上正的UCs,栅极与N沟道间的电场将在沟道中吸收来更多的电子,沟道加宽,沟道电阻变小。增大。反之UCs为负时,沟道中感到的电子削减,沟道变窄,沟道电阻变大。削减。当UCS负向增添到某一数值时,导电沟道消逝。趋于零,管子停止,故称为耗尽型。

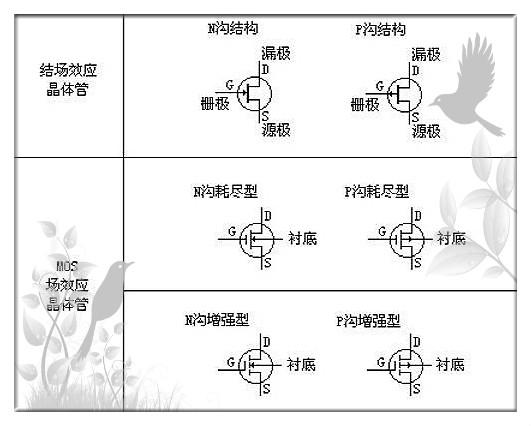

N沟道耗尽型MOSFET的布局与加强型MOSFET布局近似,只需一点差别,便是N沟道耗尽型MOSFET在栅极电压uGS=0时,沟道已存在。该N沟道是在制作进程中利用离子注入法事后在衬底的外表,在D、S之间制作的,称之为初始沟道。N沟道耗尽型MOSFET的布局和标记如图1.(a)所示,它是在栅极下方的SiO2绝缘层中掺入了大批的金属正离子。以是当VGS=0时,这些正离子已感到出反型层,构成了沟道。因此,只需有漏源电压,就有漏极电流存在。当VGS>0时,将使ID进一步增添。VGS<0时,随着VGS的减小漏极电流逐步减小,直至ID=0。对应ID=0的VGS称为夹断电压,用标记VGS(off)表现,偶然也用VP表现。N沟道耗尽型MOSFET的转移特点.

耗尽型MOS场效应管,是在制作进程中,事后在SiO2绝缘层中掺入大批的正离子,是以,在UGS=0时,这些正离子发生的电场也能在P型衬底中“感到”出充足的电子,构成N型导电沟道。

当UDS>0时,将发生较大的漏极电流ID。假设使UGS<0,则它将减弱正离子所构成的电场,使N沟道变窄,从而使ID减小。当UGS更负,到达某一数值时沟道消逝,ID=0。使ID=0的UGS咱们也称为夹断电压,仍用UP表现。UGS

据导电体例的差别,MOSFET又分加强型、耗尽型。耗尽型是指,当VGS=0时即构成沟道,加上精确的VGS时,能使大都载流子流出沟道,因此“耗尽”了载流子,使管子转向停止。
