DC-DC是一种在直流电路中将一个电压值的电能变为另外一个电压值的电能的装配，其接纳微电子手艺，把小型外表装配集成电路与微型电子元器件组装成一体而组成。
1.输入输入真个电压均为光滑直流,无交换谐波份量
2.输入阻抗为零
3.疾速静态呼应,按捺才能强
4.高效力小型化
跟着电子手艺的成长，和花费类电子装备的普遍利用，对高效直流电源变更(DC-DC)的研讨与利用成为日趋首要的课题。DC-DC电路以其优良的特征，在大大都花费类电子装备中，替换了线性电源变更线路成了首要利用工具。本文针对DC-DC Buck电路，简析其电压和电流的节制道理。
DC-DC电路分为电压形式和电流形式节制两种范例，根基道理都是偏差缩小器的输入与三角波比拟发生PWM，PWM旌旗灯号驱动功率管完成变更。区分便是电压形式的三角波来自三角波发生器，电流形式的三角波来自电感的电流。
对于电压形式、电流形式的优错误谬误这里就不睁开了，上面注重一下每张图中的圆圈，上面有两张图，别离代表两种形式节制范例的DC-DC芯片外部布局框图，红圈内有偏差缩小器和偏差缩小器的弥补端。

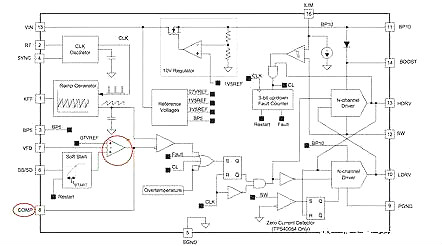

电压形式(TPS40057)：

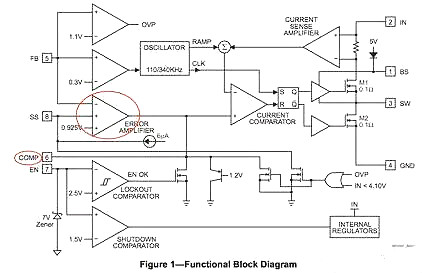

电流形式(MP2307)：
这些DCDC电路电压调理的根基思绪：
输入端经由过程分压电阻将输入电压采样到FB(VFB)端，也便是反应端，与基准电压对照后经由过程运放输入一个电压，与三角波对照，发生PWM旌旗灯号，驱动功率管，完成电压的闭环节制。弥补端接RC弥补电路，完成电路疾速稳定呼应。

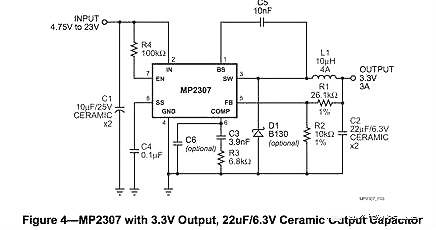

典范利用电路(MP2307,输入3.3V)：
那末题目来了，电流调理(限流)怎样完成？
典范的DCDC节制IC TL494 内置了俩偏差缩小器，完成电压和限流的调理：

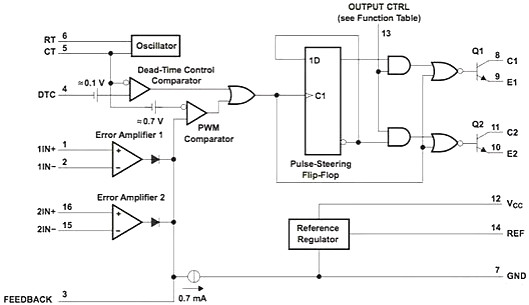

TL494外部布局框图：

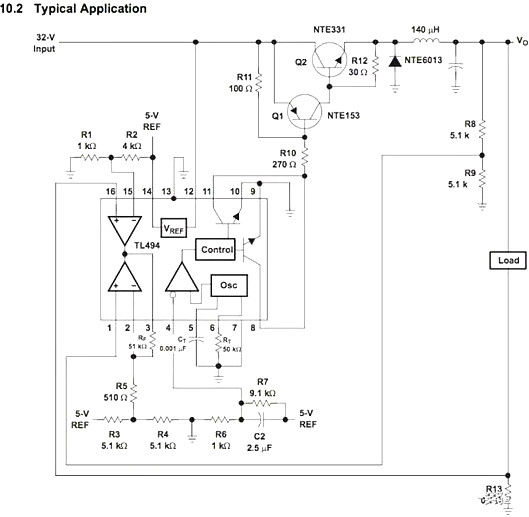

TL494 恒压限流典范利用，输入5V 10A，调理R1和R2的比例能够调理限流巨细，右下角R13 0.1Ω：
普通的DCDC节制芯片，以MP2307为主：

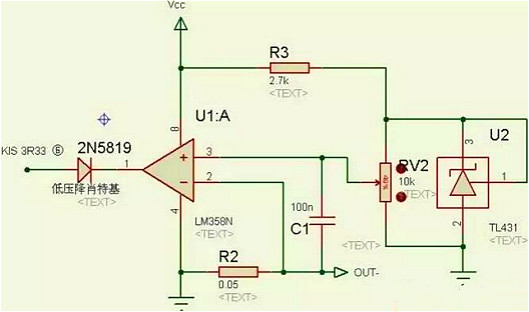

外部只要一个偏差缩小器，咱们能够外挂一个，完成电流的节制，下图运放左边肖特基阳极间接接到MP2307的 6脚，COMP脚，也便是外部偏差缩小器的输入端，原有电压调理电路稳定，原输入的负极变为下图的OUT-，调理下图电位器能够完成限流的调理。
当流过R2的电流*R2电阻大于运放3脚电压，运放将COMP端拉低，占空比变小，电路输入电压(电流)下降，直到坚持运放同相端反相端电压相称，完成限流调理。
一、断绝：
1、噪声断绝：（摹拟电路与数字电路断绝、强弱旌旗灯号断绝）
2、宁静断绝：强电弱电断绝\IGBT断绝驱动\浪涌断绝掩护\雷电断绝掩护（如人体打仗的医疗电子装备的断绝掩护）
3、接地环路消弭：长途旌旗灯号传输\散布式电源供电体系
二、电压变更：
升压变更\降压变更\交直流转换（AC/DC、DC/AC）\极性变更（正负极性转换、单电源与正负电源转换、单电源与多电源转换）
三、掩护：
短路掩护、过压掩护、欠压掩护、过流掩护、别的掩护
四、降噪：
接纳有源滤波
五、稳压：
交换市电供电\长途直流供电\散布式电源供电体系\电池供电
