对惯例VDMOS器件布局， Rdson与BV存在抵触干系，要想进步BV，都是从减小EPI参杂浓度动手，可是内涵层又是正向电流畅通的通道，EPI参杂浓度减小了，电阻一定变大，Rdson增大。以是对通俗VDMOS，二者抵触不可和谐。
可是对COOLMOS，这个抵触就不那末较着了。经由进程设置一个深切EPI的的P区，大大进步了BV，同时对Rdson上不发生影响。为甚么有了这个深切衬底的P区，就能够大大进步耐压呢？
对惯例VDMOS，反向耐压，首要靠的是N型EPI与body区界面的PN结，对一个PN结，耐压时首要靠的是耗尽区蒙受，耗尽区内的电场巨细、耗尽区扩大的宽度的面积，也便是下图中的浅绿色局部，便是蒙受电压的巨细。惯例VDMOS，P body浓度要大于N EPI， PN结耗尽区首要向低参杂一侧分散，以是此布局下，P body地区一侧，耗尽区扩大很小，根基对承压不多大进献，承压首要是P body－－N EPI在N型的一侧地区，这个地区的电场强度是逐步变更的，越是接近PN结面（a图的A结），电场强度E越大。以是构成的浅绿色面积有显现梯形。
可是对COOLMOS布局，因为设置了绝对P body浓度低一些的P region地区，以是P区一侧的耗尽区会大大扩大，并且这个地区深切EPI中，形成了PN结（b图的A结）两侧都能蒙受大的电压，换句话说，便是把峰值电场Ec由接近器件外表，向器件外部深切的地区挪动了。构成的耐压（图中浅绿色的面积）就大了。当COOLMOS正向导通时，正向电流畅通的途径，并不因为设置了P region而遭到影响。

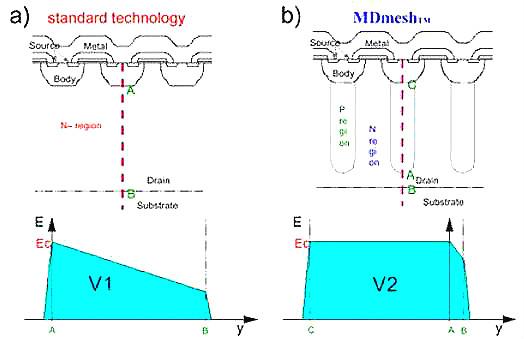

图1 CoolMos与通俗VDMOS的差别

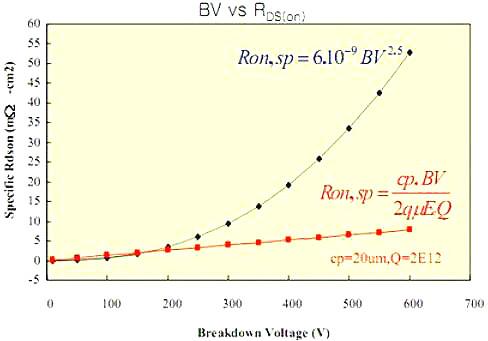

图2 CoolMos与通俗VDMOS比拟BV和Rdson的上风
1、屡次注入法
英飞凌接纳屡次注入法构成的布局，如图3所示。之以是接纳屡次注入，是因为P区须要深切到EPI中，且要平均散布，一次注入即便能注入到这么深，在这个深度中的散布也不会平均，以是要接纳屡次注入法。
2、倾斜角度注入（STM手艺）
除屡次注入法，能保障在EPI中注入这么深，并且保障差别地位的浓度差别不大的体例另有 STM手艺（Super trench MOSFET）。接纳倾斜角度注入，完成Super junction的布局（STM）。
3、开深沟槽后内涵发展添补构成P区
上海华虹NEC电子无限公司的专利：本发现公然了一种ＣｏｏｌＭＯＳ布局中纵向Ｐ型区的构成体例，经由进程在Ｎ型内涵上开深沟槽，而后再操纵内涵工艺在沟槽内发展出Ｐ型单晶硅构成在Ｎ型内涵上的Ｐ型地区，而后经由进程回刻工艺将槽内发展的Ｐ型内涵单晶刻蚀到与沟槽外表平齐，以构成ＣｏｏｌＭＯＳ的纵向Ｐ型地区。该体例削减了工艺的庞杂度和加工时候。
1.通态阻抗小，通态消耗小。
因为SJ-MOS 的Rdson 远远低于VDMOS，在体系电源类产物中SJ-MOS 的导通消耗一定较之VDMOS要削减的多。其大大进步了体系产物下面的单体MOSFET 的导通消耗，进步了体系产物的效力，SJ-MOS的这个长处在大功率、大电流类的电源产物产物上，上风表现的特别凸起。
2.划一功率规格下封装小，有益于功率密度的进步。
起首，划一电流和电压规格前提下，SJ-MOS 的晶源面积要小于VDMOS 工艺的晶源面积，如许作为MOS 的厂家，对统一规格的产物，能够封装出来体积绝对较小的产物，有益于电源体系功率密度的进步。
其次，因为SJ-MOS 的导通消耗的下降从而下降了电源类产物的消耗，因为这些消耗都因此热量的情势披发进来，咱们在现实中常常会增添散热器来下降MOS 单体的温升，使其保障在适合的温度规模内。因为SJ-MOS 能够有用的削减发烧量，减小了散热器的体积，对一些功率稍低的电源，乃至利用SJ-MOS 后能够将散热器完全拿掉。有用的进步了体系电源类产物的功率密度。
3.栅电荷小，对电路的驱动才能请求下降。
传统VDMOS 的栅电荷绝对较大，咱们在现实操纵中常常会碰到因为IC 的驱动才能缺乏形成的温升题目，局部产物在电路设想中为了增添IC 的驱动才能，确保MOSFET 的疾速导通，咱们不得不增添推挽或别的范例的驱动电路，从而增添了电路的庞杂性。SJ-MOS 的栅电容绝对比拟小，如许就能够下降其对驱动才能的请求，进步了体系产物的靠得住性。
4.节电容小，开关速率加速，开关消耗小。
因为SJ-MOS 布局的转变，其输入的节电容也有较大的下降，从而下降了其导通及关断进程中的消耗。同时因为SJ-MOS 栅电容也有了呼应的减小，电容充电时候变短，大大的进步了SJ-MOS 的开关速率。对频次牢固的电源来讲，能够有用的下降其守旧及关断消耗。进步全部电源体系的效力。这一点特别在频次绝对较高的电源上，结果加倍较着。
1.EMI 能够超标。
因为SJ-MOS 具备较小的寄生电容，培养了超等结MOSFET 具备极快的开关特征。因为这类疾速开关特征伴有极高的dv/dt 和di/dt，会经由进程器件和印刷电路板中的寄生元件而影响开关机能。对在古代高频开关电源来讲，利用了超等结MOSFET，EMI 搅扰必定会变大，对自身设想余量比拟小的电源板，在SJ-MOS 在替换VDMOS 的进程中必定会呈现EMI 超标的环境。
2.栅极震动。
功率MOSFET 的引线电感和寄生电容引发的栅极振铃，因为超等结MOSFET 具备较高的开关dv/dt。其震动景象会加倍凸起。这类震动在启动状态、过载状态和MOSFET 并联任务时，会发生严峻题目，致使MOSFET 生效的能够。
3.抗浪涌及耐压才能差。
因为SJ-MOS 的布局缘由，良多厂商的SJ-MOS 在现实操纵推行替换VDMOS 的进程中，根基都呈现过浪涌及耐压测试分歧格的环境。这类环境在通讯电源及雷击请求较高的电源产物上，表现的更加凸起。这点必须引发咱们的注重。
4.漏源极电压尖峰比拟大。
特别在反激的电路拓扑电源，因为自身电路的缘由，变压器的漏感、散热器接地、和电源地线的处置等题目，不可防止的要在MOSFET 上发生响应的电压尖峰。针对如许的题目，反激电源大多选用RCD SUNBER 电路停止接收。因为SJ-MOS 具备较快的开关速率，必将会形成更高的VDS 尖峰。若是反压设想余量太小及漏感过大，改换SJ-MOS 后，极有能够呈现VD 尖峰生效题目。
5.纹波乐音差。
因为SJ-MOS 具备较高的dv/dt 和di/dt，一定会将MOSFET 的尖峰经由进程变压器耦合到次级，间接形成输入的电压及电流的纹波增添。乃至形成电容的温升生效题目的发生。
