mos管在电路中的感化

mos管概述

本文首要讲mos管在电路中的感化，以是先领会一下MOS管根基常识。MOS管是金属(metal)、氧化物(oxide)、半导体(semiconductor)场效应晶体管，或称是金属—绝缘体(insulator)、半导体。MOS管的source和drain是能够对换的，他们都是在P型backgate中组成的N型区。在大都环境下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。

mos管在电路中的感化

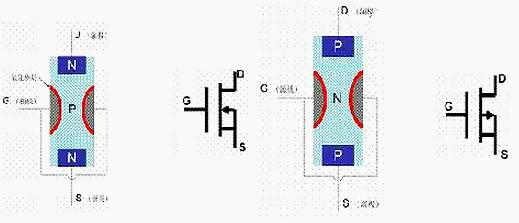

MOS管这个器件有两个电极，别离是漏极D和源极S，不管是图一的N型仍是图二的P型都是一块搀杂浓度较低的P型半导体硅衬底上，用半导体光刻、分散工艺建造两个高搀杂浓度的N+/P+区，并用金属铝引出漏极D和源极S。而后在漏极和源极之间的N/P型半导体外表复盖一层很薄的二氧化硅（Si02）绝缘层膜，在再这个绝缘层膜上装上一个铝电极，作为栅极G。这就组成了一个N/P沟道（NPN型）加强型MOS管。

mos管三个极别离代表甚么

1.判定栅极G

MOS驱动器首要起波形整形和加强驱动的感化:假设MOS管的G旌旗灯号波形不够峻峭，在点评切换阶段会形成大批电能消耗其副感化是下降电路转换效力，MOS管发热严重，易热破坏MOS管GS间存在必然电容，假设G旌旗灯号驱动才能不够，将严重影响波形跳变的时候.

将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。若发明某脚与其字两脚的电阻均呈无穷大，并且互换表笔后仍为无穷大，则证明此脚为G极，由于它和别的两个管脚是绝缘的。

2.判定源极S、漏极D

将万用表拨至R×1k档别离测量三个管脚之间的电阻。用互换表笔法测两次电阻，此中电阻值较低（普通为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。由于测试条件差别，测出的RDS（on）值比手册中给出的典范值要高一些。

3.测量漏-源通态电阻RDS（on）

在源-漏之间有一个PN结，是以根据PN结正、反向电阻存在差别，可辨认S极与D极。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W,大于0.58W（典范值）。

mos管在电路中的感化

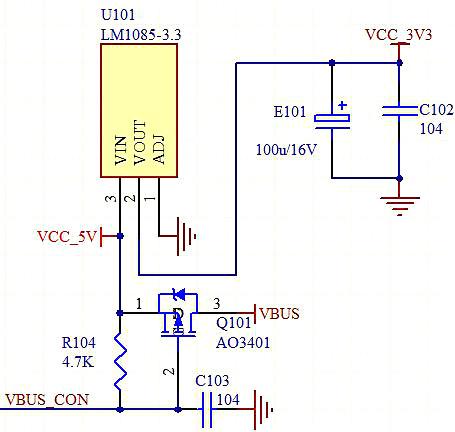

AO3401MOS管在电路中的感化：

AO3401在这个电路中是起到开关感化，当VBUS端输出低电日常平凡，Q101P沟道VMOS管AO3401的2脚栅极也为低电平，因而，1脚D漏极与3脚源极之间导通，将+5V VCC毗连到VBUS端。

MOS管凡是在电路中都是起开关感化的吗？

MOS管在电路中不都是起开关感化，另有缩小、阻抗变更、振荡等等感化。操纵它低导通内阻特色作为开关的比拟多。

mos管在电路中的感化

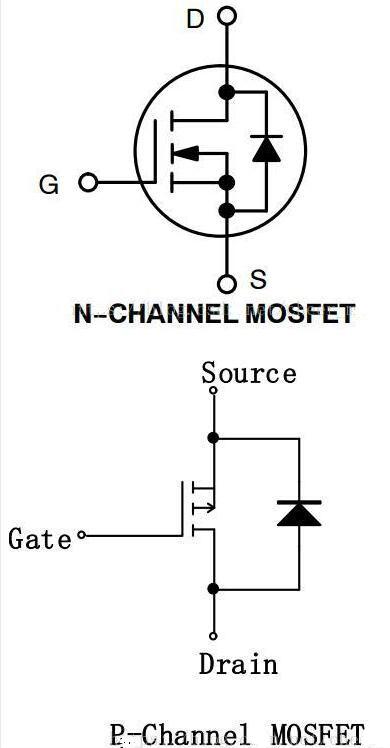

MOS管也便是常说的场效应管（FET），有结型场效应管、绝缘栅型场效应管（又分为加强型和耗尽型场效应管）。也能够只分红两类P沟道和N沟道，这里咱们就根据P沟道和N沟道分类。对MOS管分类不领会的能够本身上彀查一下。

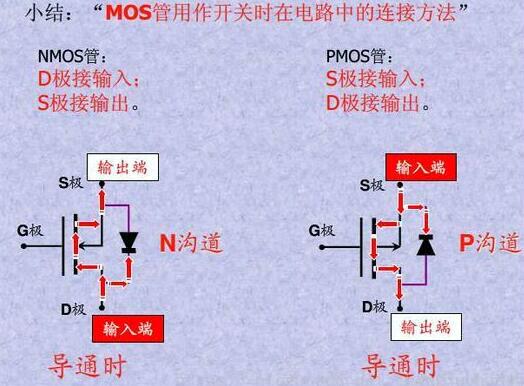

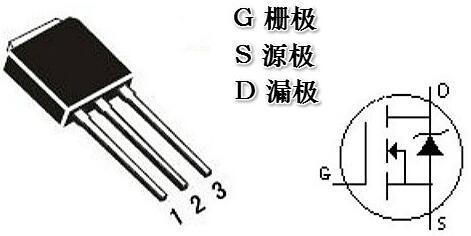

场效应管的感化首要有旌旗灯号的转换、节制电路的通断，这里咱们讲授的是MOS管作为开关管的利用。对MOS管的选型，注重4个参数：漏源电压（D、S两头蒙受的电压）、任务电流（颠末MOS管的电路）、开启电压（让MOS管导通的G、S电压）、任务频次（最大的开关频次）。上面咱们看一下MOS管的引脚，以下图所示：
