mos管是金属(metal)、氧化物(oxide)、半导体(semiconductor)场效应晶体管，或称是金属—绝缘体(insulator)、半导体。MOS管的source和drain是能够或许对换的，他们都是在P型backgate中构成的N型区。在大都情况下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。

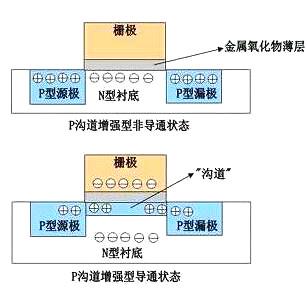

场效应管（FET），把输出电压的变更转化为输出电流的变更。FET的增益即是它的跨导， 界说为输出电流的变更和输出电压变更之比。市道上常有的通俗为N沟道和P沟道，概况参考右边图片（P沟道耗尽型MOS管）。而P沟道罕见的为高压mos管。
场效应管经由过程投影一个电场在一个绝缘层下去影响流过晶体管的电流。现实上不电流流过这个绝缘体，以是FET管的GATE电流很是小。最通俗的FET用一薄层二氧化硅来作为GATE极下的绝缘体。这类晶体管称为金属氧化物半导体(MOS)晶体管，或,金属氧化物半导体场效应管（MOSFET）。因为MOS管更小更省电，以是他们已在良多利用场所代替了双极型晶体管。
MOS管的感化，优良的MOS管能够或许或许蒙受的电流峰值更高。通俗情况下咱们要判定主板上MOS管的品德凹凸，能够或许看它能蒙受的最大电流值。影响MOS管品德凹凸的参数很是多，像极度电流、极度电压等。但在MOS管上没法标注这么多参数，以是在MOS管外表通俗只标注了产物的型号，咱们能够或许按照该型号上彀查找详细的机能参数。
还要申明的是，温度也是MOS管一个很是首要的机能参数。首要包含情况温度、管壳温度、贮成温度等。因为CPU频次的进步，MOS管须要蒙受的电流也跟着加强，供给近百A的电流已很罕见了。如斯庞大的电流经由过程时发生的热量固然使MOS管“发热”了。为了MOS管的宁静，高品德主板也起头为MOS管加装散热片了。
(1) 开启电压VT ：在VDS为一牢固数值时，能发生ID所须要的最小 |VGS | 值。(加强)
(2) 夹断电压VP ：在VDS为一牢固数值时，使 ID对应一细小电流时的 |VGS | 值。(耗尽)
(3) 饱和漏极电流IDSS ：在VGS = 0时，管子发生预夹断时的漏极电流。(耗尽)
(4) 极间电容 ：漏源电容CDS约为 0.1～1pF，栅源电容CGS和栅漏极电容CGD约为1～3pF。
(5) 低频跨导 gm ：表现VGS对iD的节制感化。在转移特征曲线上，gm 曲直线在某点上的斜率，也可由iD的抒发式求导得出，单元为 S 或 mS。
(6) 最大漏极电流 IDM
(7) 最大漏极耗散功率 PDM
(8) 漏源击穿电压 V(BR)DS 栅源击穿电压 V(BR)GS
今朝主板或显卡上所接纳的MOS管并不是太多，通俗有10个摆布，首要缘由是大局部MOS管被整合到IC芯片中去了 。因为MOS管首要是为配件供给不变的电压，以是它通俗利用在CPU、AGP插槽和内存插槽四周。此中在CPU与AGP插槽四周各支配一组MOS管，而内存插槽则共用了一组MOS管，MOS管通俗因此两个构成一组的情势呈现主板上的。

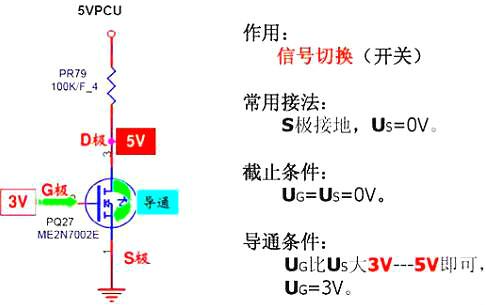

（1）旌旗灯号切换
旌旗灯号切换用NMOS管：Ug比Us大3V-5V便可，现实上只需导通便可，不用饱和导通；罕见：2N7002、2N7002E、2N7002K、2N7002D、2N7301N。

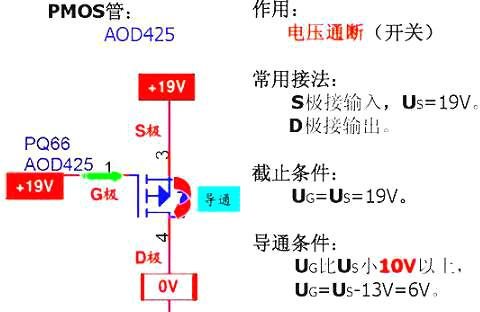

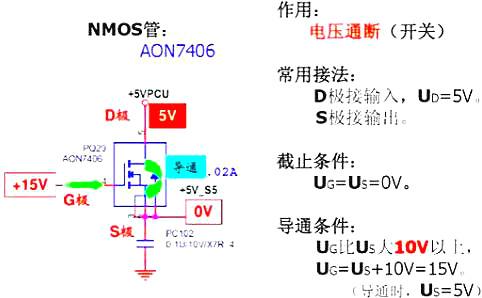

（2）电压通断
电压通断用NMOS管：Ug比Us应大10V以上，并且守旧时必须任务在饱和导通状况。罕见有：AOL1448、AOL1448A、AON7406、AON7702、RJK03B9DP。
PMOS管则和NMOS管前提恰好相反。
（3）MOS管开关时在电路中的毗连体例
NMOS管：D极接输出，S极输出；
PMOS管：S极接输出，D极输出；
输出至输出的标的目的和寄生二极管的标的目的相反。
MOS管的断绝感化便是完成电路的单向导通，它就相称于一个二极管。利用二极管导通时会有压降，会丧失一些电压。而利用MOS管做断绝，让MOS管饱和导通，经由过程电流时MOS管几近不发生压降。有内部适配器接入时，适配器供电；不内部适配器接入时，电池供电。
在电路设想上的矫捷性大。栅偏压可正可负可零，三极管只能在正向偏置下任务，电子管只能在负偏压下任务。别的输出阻抗高，能够或许加重旌旗灯号源负载，易于跟前级婚配。
上述MOS管的任务道理中能够或许看出，MOS管的栅极G和源极S之间是绝缘的，因为SiO2绝缘层的存在，在栅极G和源极S之间等效是一个电容存在，电压VGS发生电场从而致使源极-漏极电流的发生。此时的栅极电压VGS决议了漏极电流的巨细，节制栅极电压VGS的巨细就能够或许节制漏极电流ID的巨细。这就能够或许得出以下论断：
1） mos管是一个由转变电压来节制电流的器件，以是是电压器件。
2） mos管道输出特征为容性特征，以是输出阻抗极高。
