文中列出了KIA半导体大功率mos参数表，请检查下表。先领会一下功率mos，功率缩小电路是一种以输出较大功率为目标的缩小电路。是以，请求同时输出较大的电压和电流。管子任务在靠近极限状况。普通间接驱动负载，带载才能要强。
功率MOSFET是较常利用的一类功率器件。是“金属氧化物半导体场效应管”。它是由金属、氧化物(SiO2或SiN)及半导体三种资料制成的器件。所谓功率MOSFET(PowerMOSFET)是指它能输出较大的任务电流(几安到几十安)，用于功率输出级的器件。功率MOSFET可分为加强型和耗尽型，按沟道分又可分为N沟道型和P沟道型。
KIA半导体大功率mos参数表以下：
|
Part Number |
ID（A） |
BVDSS（v） |
Typical RDS(ON)@60% ID（Ω） |
MAX RDS(ON)@60% ID（Ω） |
ciss |
|
pF |
|||||
|
KNX4360A |
4 |
600 |
1.9 |
2.3 |
511 |
|
KIA5N60E |
4.5 |
600 |
2 |
2.5 |
780 |
|
KNX4660A |
7 |
600 |
1 |
1.25 |
1120 |
|
KIA5N50H |
5 |
500 |
1.25 |
1.5 |
525 |
|
KIA840S |
8 |
500 |
0.7 |
0.9 |
960 |
|
KIA4750S |
9 |
500 |
0.7 |
0.9 |
960 |
|
KNX4850A |
9 |
500 |
0.7 |
0.9 |
960 |
|
KNX6450A |
13 |
500 |
0.4 |
0.48 |
2149 |
|
KNX6650A |
15 |
500 |
0.33 |
0.45 |
2148 |
|
KIA18N50H |
18 |
500 |
0.25 |
0.32 |
2500 |
|
KIA20N50H |
20 |
500 |
0.21 |
0.26 |
2700 |
|
KIA24N50H |
24 |
500 |
0.16 |
0.2 |
3500 |
|
KNX7650A |
25 |
500 |
0.17 |
0.21 |
4280 |
|
KNH8150A |
30 |
500 |
0.15 |
0.2 |
4150 |
|
KIA10N80H |
10 |
800 |
0.85 |
1.1 |
2230 |
|
KNX4760A |
8 |
600 |
0.85 |
1.1 |
1250 |
|
KIA10N60H |
9.5 |
600 |
0.6 |
0.73 |
1570 |
|
KIA12N60H |
12 |
600 |
0.53 |
0.65 |
1850 |
|
KNX7160A |
20 |
600 |
0.35 |
0.45 |
2800 |
|
KNX4365A |
4 |
650 |
2 |
2.5 |
523 |
|
KIA7N65H |
7 |
650 |
1.2 |
1.4 |
1000 |
|
KNX4665B |
7 |
650 |
1.1 |
1.4 |
1048 |
|
KNX4665A |
7.5 |
650 |
1.1 |
1.4 |
970 |
|
KIA10N65H |
10 |
650 |
0.65 |
0.75 |
1650 |
|
KNX6165A |
10 |
650 |
0.6 |
0.9 |
1554 |
|
KIA12N65H |
12 |
650 |
0.63 |
0.75 |
1850 |
|
KIA6N70H |
5.8 |
700 |
1.8 |
2.3 |
650 |
|
KIA7N80H |
7 |
800 |
1.4 |
1.9 |
1300 |
|
KIA9N90S |
9 |
900 |
1.05 |
1.4 |
2780 |
|
KNL42150A |
2.8 |
1500 |
6.5 |
9 |
1500 |
实例利用电路阐发
1、 三星等离子V2屏开关电源PFC局部鼓励电路阐发；

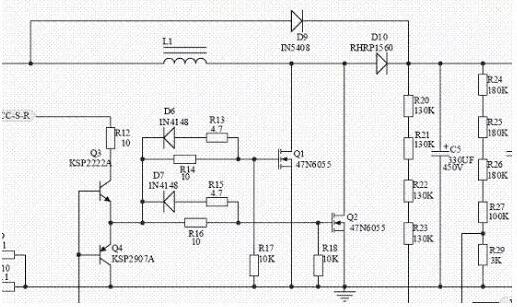

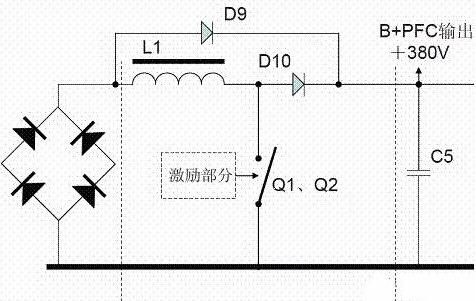

以下图1所示是三星V2屏开关电源，PFC电源局部电道理图，图2所示是其等效电路框图。
图1
图2
图1所示；是三星V2屏等离子开关电源的PFC鼓励局部。从图中能够看出；这是一个并联开关电源L1是储能电感，D10是这个开关电源的整流二极管，Q1、Q2是开关管，为了保障PFC开关电源有充足的功率输出，接纳了两只MOS管Q1、Q2并联利用（图2所示；是该并联开关电源等效电路图，图中能够看出该并联开关电源是加在整流桥堆和滤波电容C5之间的），图中Q3、Q4是灌流鼓励管，Q3、Q4的基极输出开关鼓励旌旗灯号， VCC-S-R是Q3、Q4的VCC供电(22.5V)。
两只开关管Q1、Q2的栅极别离有各自的充电限流电阻和放电二极管，R16是Q2的在剧烈旌旗灯号为正半周时的对Q2栅极等效电容充电的限流电阻，D7是Q2在剧烈旌旗灯号为负半周时的Q2栅极等效电容放电的放电二极管，一样R14、D6则是Q1的充电限流电阻和放电的放电二极管。R17和R18是Q1和Q2的关机栅极电荷泄放电阻。D9是开机刹时浪涌电流分流二极管。
上述大功率MOS管任务道理中能够看出，MOS管的栅极G和源极S之间是绝缘的，因为Sio2绝缘层的存在，在栅极G和源极S之间等效是一个电容存在，电压VGS发生电场从而致使源极-漏极电流的发生。此时的栅极电压VGS决议了漏极电流的巨细，节制栅极电压VGS的巨细就能够节制漏极电流ID的巨细。这就能够得出以下论断：
1） MOS管是一个由转变电压来节制电流的器件，以是是电压器件。
2） MOS管道输出特征为容性特征，以是输出阻抗极高。
