P沟MOS晶体管

金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类，P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区，叫源极和漏极，南北极之间不通导，柵极上加有知足的正电压(源极接地)时，柵极下的N型硅表面显现P型反型层，成为毗连源极和漏极的沟道。转变栅压可以或许转变沟道中的电子密度，从而转变沟道的电阻。这类MOS场效应晶体管称为P沟道加强型场效应晶体管。假设N型硅衬底表面不加栅压就已存在P型反型层沟道，加上恰当的偏压，可以使沟道的电阻增大或减小。如许的MOS场效应晶体管称为P沟道耗尽型场效应晶体管。统称为PMOS晶体管。

P沟道MOS管的空穴迁徙率低，是以在MOS管的多少尺寸和任务电压相对值相称的状态下，PMOS管的跨导小于N沟道MOS管。另外，P沟道MOS管阈值电压的相对值通俗偏高，请求有较高的任务电压。它的供电电源的电压巨细和极性，与双极型晶体管——晶体管逻辑电路不兼容。这就给PMOS管的利用范畴有了肯定的限定。

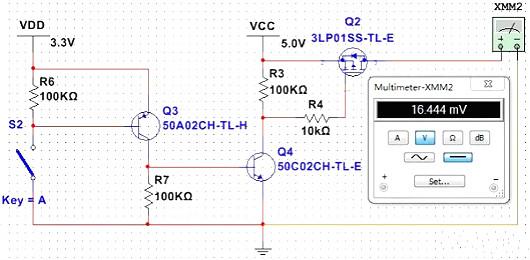

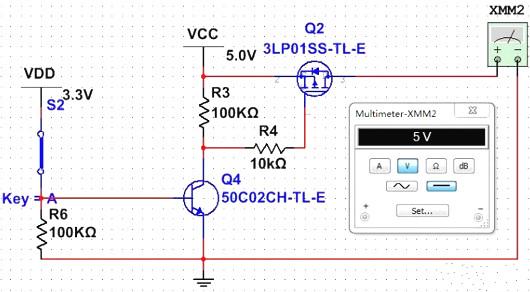

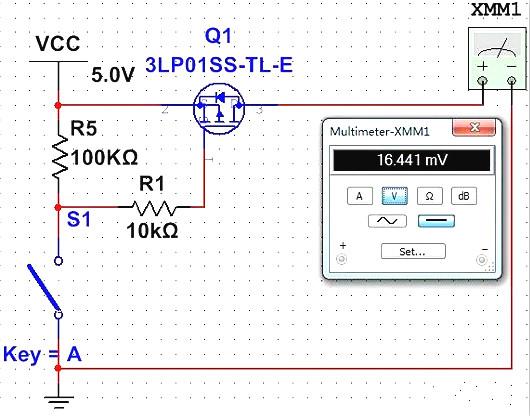

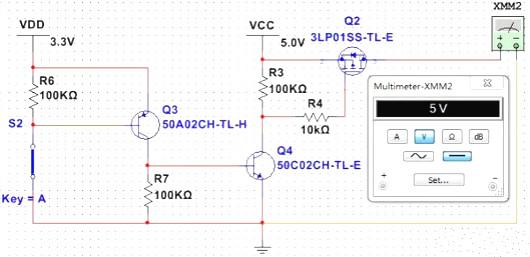

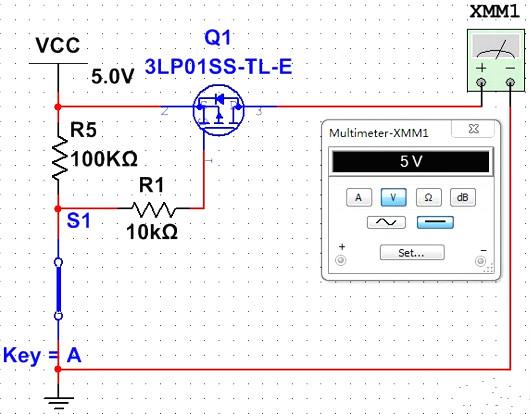

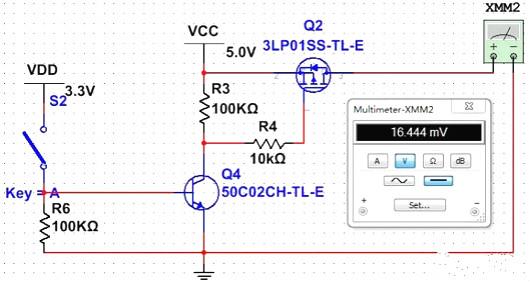

PMOS管因逻辑摆幅大，充电放电历程长，加上东西跨导小，以是任务速率更低，在NMOS管电路显现以后，多数已为NMOS电路所替换。仅仅，因PMOS管电路工艺简单，代价昂贵，有些中规模和小规模数字节制电路仍接纳PMOS管电路手艺。PMOS管的特征，Vgs小于肯定的值就会导通，合适用于源极接VCC时的状态（高端驱动）。

固然PMOS管可以或许很便利地用作高端驱动，但因为导通电阻大，交换品种少等启事，在高端驱动中，通俗仍是利用NMOS管。普通任务时，P沟道加强型MOS管的衬底必需与源极相连，而漏心极的电压Vds应为负值，以保障两个P区与衬底之间的PN结均为反偏，一路为了在衬底顶表面附近组成导电沟道，栅极对源极的电压Vgs也应为负。
