若何消弭mos管的GS波形振荡，先领会mos管是金属(metal)、氧化物(oxide)、半导体(semiconductor)场效应晶体管，或称是金属—绝缘体(insulator)、半导体。MOS管的source和drain是能够对换的，他们都是在P型backgate中构成的N型区。在大都环境下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。
对电源工程师来说，若何消弭mos管的GS波形振荡，咱们良多时辰都在波形，看输出波形，MOS开关波形，电流波形，输出二极管波形，芯片波形，MOS管的GS波形，咱们拿开关GS波形为例来聊一下GS的波形。
咱们测MOS管GS波形时，偶然会看到下图中的这类波形，在芯片输出端长短常好的方波输出，但一旦到了MOS管的G极就出题目了，有振荡，这个振荡小的时辰还能委曲过关，可是偶然辰振荡出格大。
这个波形中的振荡是如何回事？有不方法消弭？

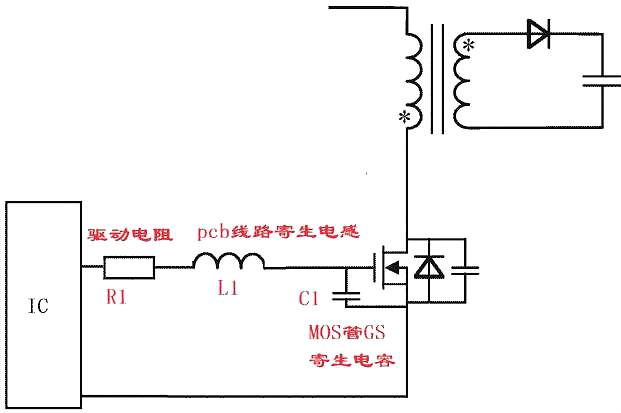

IC出来的波形普通，到C1两头的波形就有振荡了，现实上这个振荡便是R1，L1和C1三个元器件的串连振荡引发的，R1为驱动电阻，是咱们外加的，L1是PCB上走线的寄生电感，C1是mos管gs的寄生电容。
对一个RLC串连谐振电路，此中L1和C1不耗损功率，电阻R1起到阻值振荡的感化阻尼感化。
现实上这个电阻的值就决议了C1两头会不会振荡。
1、当R1》2（L1/C1）^0.5时，S1，S2为不相称的实数根。过阻尼环境。
在这类环境下，根基不会产生振荡的。
2、当R1=2（L1/C1）^0.5时，S1，S2为两个相称的实数根。临界环境。
在这类环境下，有振荡也是比拟微小的。
3、当R1《2（L1/C1）^0.5时，S1，S2为共轭单数根。欠阻尼环境。
在这类环境下，电路必然会产生振荡。
以是对上述的几个振荡须要消弭的话，咱们有几个挑选。
1，增大电阻R1使R1≥2（L1/C1）^0.5，来消弭振荡，对增大R1会下降电源效力的，咱们普通挑选靠近临界的阻值。
2，减小PCB走线寄生电感，这个便是说在规划布线中必然要注重的。
3、增大C1，对这个咱们常常都不太好转变，C1的增大会使守旧时辰大大加长，咱们普通都不去转变他。
以是最首要的仍是在规划布线的时辰，出格注重走线的长度“全部驱动回路的长度”越短越好，别的能够恰当加大R1。
在MOS管的驱动电路里,某些场所下,会看到这个电阻,在某些场所中,又不这个电阻.这个电阻的值比拟罕见的为5k,10k.可是这个电阻有甚么用呢?
在阐发这个题目之间,能够做一个简略的尝试:
找一个mos管,MOS管GS击穿让它的G悬空,而后在DS上加电压,成果是如何?成果是在输出电压才几十V的时辰,管子就烧掉了,由于管子导通了.
为甚么mos管在不加驱动旌旗灯号（比方驱动芯片在没启动或破坏的环境下芯片驱动脚为高阻态）的条件下会导通,那是由于管子的DG,GS之间别离有结电容,Cdg和Cgs.以是加在DS之间电压会经由过程Cdg给Cgs充电,如许G极的电压就会举高直到mos管导通.
以是在驱动电路不任务,并且不放电回路的时辰,mos管很轻易被击穿.假设接纳变压器驱动,变压器绕组能够起到放电感化,以是即便不加GS电阻,在驱动不的环境下,管子也不会本身导通 。
