mos管导通和停止由栅源电压来节制，对加强型场效应管来讲，N沟道的管子加正向电压即导通，P沟道的管子则加反向电压。普通2V～4V就能够了。可是，场效应管分为加强型（常开型）和耗尽型（常闭型），加强型的管子是须要加电压能力导通的，而耗尽型管子原来就处于导通状况，加栅源电压是为了使其停止。
开关只要两种状况通和断，三极管和场效应督任务有三种状况：
1、停止；
2、线性缩小；
3、饱和（基极电流延续增添而集电极电流不再增添）；
使晶体管只任务在1和3状况的电路称之为开关电路，普通以晶体管停止，集电极不接收电流表现关；以晶体管饱和，发射极和集电极之间的电压差靠近于0V时表现开。开关电路用于数字电路时，输入电位靠近0V时表现0，输入电位靠近电源电压时表现1。以是数字集成电路内部的晶体管都任务在开关状况。 场效应管按沟道分可分为Ｎ沟道和Ｐ沟道管（在标记图中可看到中间的箭头标的目的不一样）。
按资料分可分为结型管和绝缘栅型管，绝缘栅型又分为耗尽型和加强型，普通主板上大多是绝缘栅型管简称MOS管，并且大多接纳加强型的Ｎ沟道，其次是加强型的Ｐ沟道，结型管和耗尽型管几近不必。
MOS管由大都载流子到场导电,也称为单极型晶体管.它属于电压节制型半导体器件.场效应管是操纵大都载流子导电,以是称之为单极型器件,而晶体管是即有大都载流子,也操纵多数载流子导电,被称之为双极型器件.有些场效应管的源极和漏极能够交换利用,栅压也可正可负,矫捷性比晶体管好。
导通时序可分为to~t1、t1~t2、 t2~t3 、t3~t4四个时候段，这四个时候段有差别的等效电路。
1）t0-t1：C GS1 起头充电，栅极电压还不达到V GS（th），导电沟道不组成，MOSFET仍处于封闭状况。
2）[t1-t2]区间, GS间电压达到Vgs（th），DS间导电沟道起头组成，MOSFET开启，DS电流增添到ID, Cgs2 敏捷充电，Vgs由Vgs（th）指数增添到Va。
3）[t2-t3]区间,MOSFET的DS电压降至与Vgs不异,发生Millier效应，Cgd电容大大增添,栅极电流延续流过，因为C gd 电容急剧增大，按捺了栅极电压对Cgs 的充电,从而使得Vgs 近乎程度状况，Cgd 电容上电压增添,而DS电容上的电压延续减小。
4）[t3-t4]区间,至t3时辰,MOSFET的DS电压降至饱和导通时的电压,Millier效应影响变小，Cgd 电容变小并和Cgs 电容一路由内部驱动电压充电, Cgs 电容的电压回升,至t4时辰为止.此时C gs 电容电压已达稳态,DS间电压也达最小，MOSFET完整开启。
NMOS（如IRF540N）：道理图封装引脚由下到上顺次为S、G、D，PCB封装引脚从左到右顺次为GDS，做开关时由D串连到负极，Vgs为正电压导通（详细参照Vgs干系图标），普通4V为临界点，Vgs越大导通越完全；?

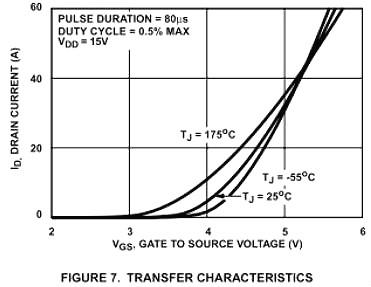

PMOS（如IRF9Z34）：PCB封装也为GDS，做开关时从S串连接到正极，Vgs为负电压导通，普通以-4V为临界点，即Vgs<=-4V时导通，Vgs相对值越大导通越完全，Vgs大于-4V则停止。下图为540Vgs干系：

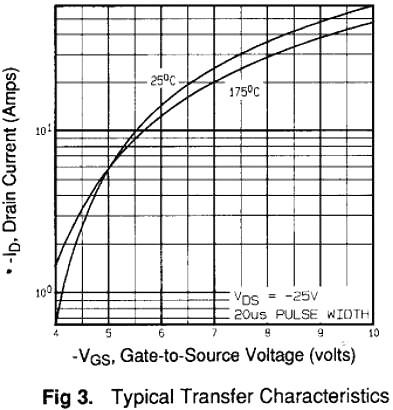

下图为9z34Vgs干系：
在各类环境中的mos管导通和停止判定，非门电路没法用二极管组成，得用晶体三MAX4180EUT+T极管来组成，这一点与后面先容的或门电路和与门电路差别。
对非门电路首要申明以下几点。
(1)非门电路只要一个输入端，这一点同后面先容的两种门电路差别，输入端为一个。
(2)当数字体系中须要停止非逻辑运算时，能够用非门电路来完成。
(3)对非逻辑要记着：1的非逻辑是0，0的非逻辑是1。逻辑中只要1和0两种状况，记着非逻辑便是相反的论断，可便利停止非逻辑运算和阐发
(4)因为组成非门电路的半导体器件差别，有多种非门电路。此中，MOS非门电路有3类：一是NMOS型，二是PMOS型，三是COMS型，它们的区分首要是所用MOS管差别和电路布局差别，此中COMS非门电路操纵最为普遍，机能最好。
(5)在阐发MOS管导通与停止时，有一个简洁体例，要看3个方面：一是看是加强型仍是耗尽型，二看MOS管箭头标的目的（也便是看是甚么沟道），三是看栅极是高电平1仍是低电平Oo为便利电路阐发，将各类环境用图8-14来表现，停止电路阐发时可按照此图来作出MOS管导通和停止的判定。
