mos管规格书参数详解

mos管规格书参数详解之读懂每一个mos管参数

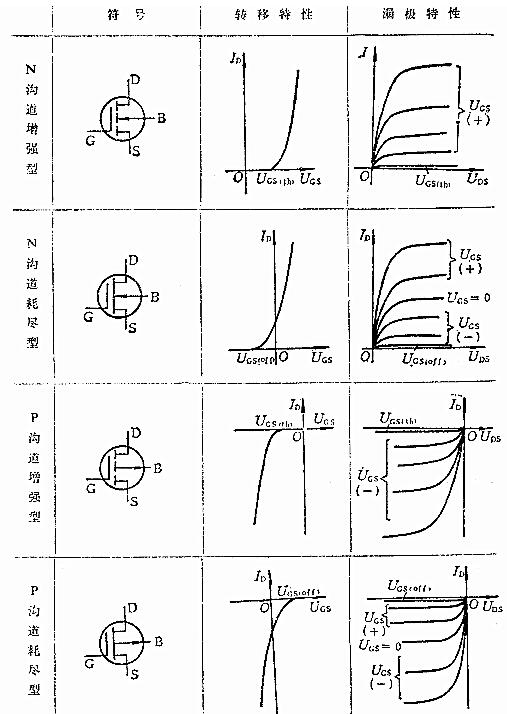

在领会mos管规格书参数详解之前，先来看看mos管的每一个参数代表甚么及申明，mos管除G、S、D引脚和N沟道mos管和P沟道mos管以外另有良多具体的参数，每一个具体参数以下：

Rds(on)----------DS的导通电阻.当Vgs=10V时，MOS的DS之间的电阻

Id------------------最大DS电流.会随温度的降落而降落

Vgs----------------最大GS电压.普通为：-40V~+40V

Idm---------------最大脉冲DS电流.会随温度的降落而降落，表现一个抗打击能力，跟脉冲时候也有干系

Pd-----------------最大耗散功率

Tj------------------最大任务结温，凡是为150度和175度

Tstg---------------最大存储温度

Iar-----------------雪崩电流

Ear---------------反复雪崩击穿能量

Eas---------------单次脉冲雪崩击穿能量

BVdss------------DS击穿电压

Idss---------------饱和DS电流，uA级的电流

Igss---------------GS驱动电流，nA级的电流.

gfs----------------跨导

Qg----------------G总充电电量

Qgs--------------GS充电电量

Qgd-------------GD充电电量

Td(on)---------导通提早时候，从有输入电压回升到10%起头到Vds降落到其幅值90%的时候

Tr----------------回升时候，输入电压 VDS 从 90% 降落到其幅值 10% 的时候

Td(off)----------关断提早时候，输入电压降落到 90% 起头到 VDS 回升到其关断电压时 10% 的时候

Tf-----------------降落时候，输入电压 VDS 从 10% 回升到其幅值 90% 的时候

Ciss---------------输入电容，Ciss=Cgd + Cgs.

Coss--------------输入电容，Coss=Cds +Cgd.

Crss---------------反向传输电容，Crss=Cgc.

mos管规格书参数详解申明

（一）

申明：MOS管漏极和源极最大耐压值。

测试前提：在Vgs=0V，栅极和源极不给电压。

影响：跨越的话会让MOSFET破坏。

（二）

申明：ID的泄电流。

测试前提：在Vgs=0V，在漏极和源极两头给48V的电压。

影响：泄电流越大功耗越大。

（三）

）

申明：栅极泄电流

测试前提：在Vgs=+-20V，在漏极和源极两头不给电压。

（四）

申明：开启电压

测试前提：在Vgs=Vds，在漏极和源极两头电流节制在250uA。

影响：低于参考值能够呈现不导通景象，设想时须要斟酌规模值。

（五）

申明：完整开启，漏极和源极两头最大过电流30A，

测试前提：在Vgs=Vds，在漏极和源极两头电流节制在250uA。

影响：低于参考值能够呈现不导通景象，设想时须要斟酌规模值。

（六）

申明：导通时，Vds的内阻

测试前提：在Vgs=10V，经由进程12A的电流；Vgs=4.5V，经由进程6A的电流，在漏极和源极两头的内阻。

影响：内阻越小，MOS过的电流越大，不异电流下，功耗越小。

（七）

申明：跨导的单位是A/V。是源极电流Id比上栅极电压Vgs，是栅极电压对源极电流的节制感化巨细，

跨导：

线性压控电流源的性子可表现为方程 I=gV ，此中g是常数系数。系数g称作跨导（或转移电导），具备与电导不异的单位。 这个电路单位凡是指缩小器。

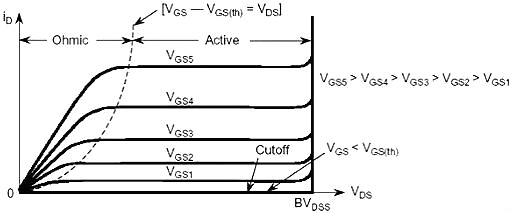

在MOS管中，跨导的巨细反应了栅源电压对漏极电流的节制感化。在转移特征曲线上，跨导为曲线的斜率。

（八）

申明：MOS管体二极管的正向导通压降

测试前提：在VGS=0V，体二极管正向经由进程1A的电流。

（九）

申明：体二极管可蒙受最大持续续电流

测试前提：

影响：若是偏小，在设想降额不丰裕的体系中或在测试OCP，OLP（逐周期电流限定掩护（OCP)，限定最大输入电流；过载掩护(OLP)，限定最大输入功率；的进程中会引发电流击穿的危险

（十）

申明：

Ciss=Cgs+Cgd 输入电容

Coss=Cds+Cgd 输入电容

Crss=Cgd（米勒电容）

影响：Ciss：影响到MOS管的开关时候，Ciss越大，一样驱动能力下，守旧和关断时候就越慢，开关破坏也就越大。较慢的开关速率对应会带来较好的EMI

Coss和Crss：这两项参数对MOSFET关断时候略有影响，此中Cgd会影响到漏极有非常高电压时，传输到MOSFET栅极电压能力的巨细，对雷击测试名目有一点的影响。

（十一）

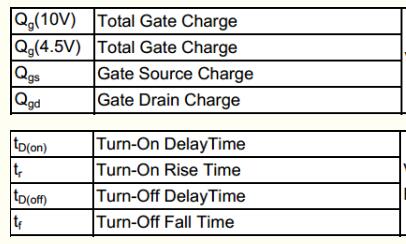

申明：

Qg：栅极总充电电量

Qgs：栅极充电电量

Qgd：栅极充电电量

tD（on）：漏源导通提早时候

tr:漏源电路回升时候

tD（off）：漏源关断提早时候

tf:漏源电路降落时候

影响：参数与时候彼此接洽关系的参数，开关速率越快对应的长处是开关耗损越小，效力高，温升低，对应的毛病谬误是EMI特征差，MOSFET关断尖峰太高。

mos管规格书参数详解-MOS管发烧阐发

1.电路设想的题目，便是让MOS管任务在线性的任务状况，而不是在开关状况。这也是致使MOS管发烧的一个缘由。若是N-MOS做开关，G级电压要比电源高几V，能力完整导通，P-MOS则相反。不完整翻开而压降过大造胜利率耗损，等效直流阻抗比拟大，压降增大，以是U*I也增大，耗损就象征着发烧。这是设想电路的最隐讳的毛病。

2.频次太高，首要是偶然过度寻求体积，致使频次进步，MOS管上的耗损增大了，以是发烧也加大了。

3.不做好充足的散热设想，电流太高，MOS管标称的电流值，普通须要杰出的散热能力到达。以是ID小于最大电流，也能够发烧严峻，须要充足的赞助散热片。

4.MOS管的选型有误，对功率判定有误，MOS管内阻不充实斟酌，致使开关阻抗增大。
