TO-263封装,MOS管

MOS管封装申明

MOSFET芯片在建造实现以后,须要给MOSFET芯片加上一个外壳,即MOS管封装。MOSFET芯片的外壳具备撑持、掩护、冷却的感化,同时还为芯片供给电气毗连和断绝,以便MOSFET器件与别的元件组成完全的电路。按照装置在PCB 体例来辨别,MOS管封装首要有两大类:拔出式(Through Hole)和外表贴装式(Surface Mount)。拔出式便是MOSFET的管脚穿过PCB的装置孔焊接在PCB 上。外表贴裝则是MOSFET的管脚及散热法兰焊接在PCB外表的焊盘上。

TO-263封装MOS管原厂

TO-263封装MOS管原厂以下，深圳市可易亚半导体科技无限公司（简称KIA半导体）.是一家专业处置中、大、功率场效应管(MOSFET)、疾速规复二极管、三端稳压管开辟设想，集研发、出产和发卖为一体的国度高新手艺企业。

TO-263封装,MOS管

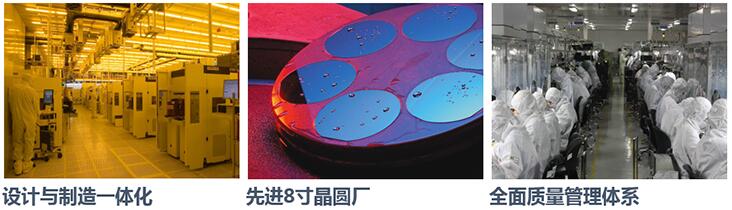

KIA半导体，已具备了自力的研发中间，研发职员以来自韩国(台湾)超一流团队，能够疾速按照客户利用范畴的特性来设想计划，同时引进多台外洋进步前辈装备，营业含括功率器件的直流参数检测、雪崩能量检测、靠得住性尝试、系统阐发、生效阐发等范畴。

TO-263封装,MOS管

壮大的研发平台，使得KIA在工艺制作、产物设想方面具备常识产权35项，并把握多项场效应管焦点制作手艺。自立研发已成了企业的焦点合作力。

TO-263封装,MOS管

KIA半导体的产物涵盖产业、新动力、交通运输、绿色照明四大范畴，不只包含光伏逆变及无人机、充电桩、这类新兴动力，也触及汽车配件、LED照明等家庭用品。KIA专一于产物的邃密化与改革，力图为客户供给最具行业抢先、品德上乘的科技产物。

TO-263封装,MOS管

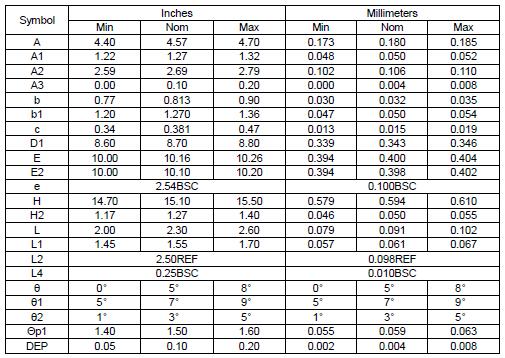

TO-263封装 MOS管引脚及封装什物图

TO-263封装,MOS管

TO-263封装 MOS管选型表大全

TO-263封装 MOS管选型表大全，KIA半导体履行的周全品德办理系统，是将一切产物品德从芯片设想起头，一向贯彻到客户利用的全进程品德跟踪和监控。咱们肯定在这一品德节制系统下出产的产物，在相干关键的品德状况和信息都是有用节制，确保供给给客户的产物是宁静靠得住的。

Part Numbe	ID（A）	BVDSS（v）	Typical RDS(ON)@60% ID（Ω）	MAX RDS(ON)@60% ID（Ω）	ciss
Part Numbe	ID（A）	BVDSS（v）	Typical RDS(ON)@60% ID（Ω）	MAX RDS(ON)@60% ID（Ω）	pF
KIA100N03A	90	30	0.0031	0.005	3070
KIA2803A	150	30	0.0022	0.003	4050
KNX2803B	150	30	0.0021	0.0028	5060
KNX3204A	100	40	0.004	0.0045	3000
KNX2804A	150	40	0.003	0.0035	5000
KNX3306B	80	60	0.007	0.008	3080
KNX3206A	110	60	0.0065	0.008	3400
KIA2906A	130	60	0.0055	0.007	3100
KIA2806A	160	60	0.0035	0.0045	4376
KNX1906B	230	60	0.0027	0.0035	6110
KNX3508A	70	80	0.0095	0.011	2900
KNX3308A	80	80	0.0062	0.009	3110
KNX3308B	80	80	0.0072	0.009	3650
KIA75NF75	80	80	0.007	0.009	3110
KNX2808A	150	80	0.004	0.005	6109
KNX2708A	160	80	0.004	0.0048	9300
KNX3208A	100	85	0.0065	0.008	3420
KNX2908A	130	85	0.005	0.006	5000
KIA3510A	75	100	0.009	0.011	2946
KNX2910A	130	100	0.005	0.007	6800
KNX2810A	150	100	0.005	0.007	6800
KNX2710A	160	100	0.0045	0.005	8000
KIA840S	8	500	0.7	0.9	960
KIA7N65H	7	650	1.2	1.4	1000
