信息来历：本站 日期：2019-03-29

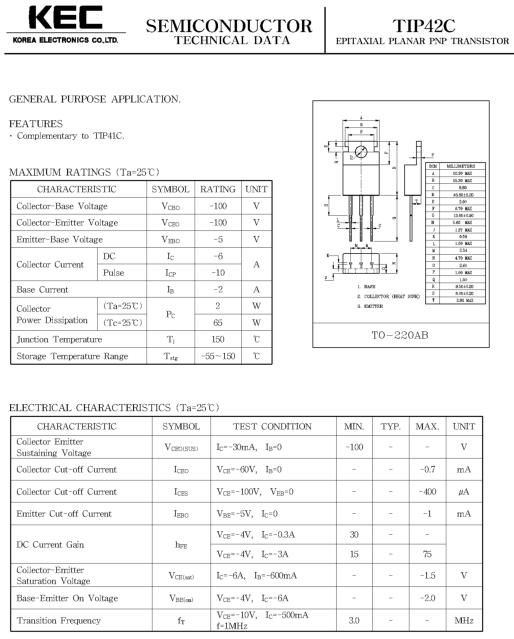

点击检查规格书。

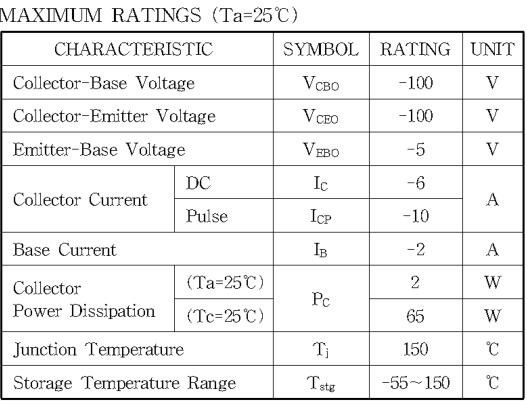

tip42是由美国得克萨斯仪表公司出产的，利用材料是SI-NPN.利用于低频，音频，或功率缩小之用，TIP41C的极限任务电压max为100V.最大任务电流I=6A。TIP41 NPN中功率三极管，普遍用于旌旗灯号缩小及音频功放用晶体管，可与TIP42 PNP管做互补对称管利用.

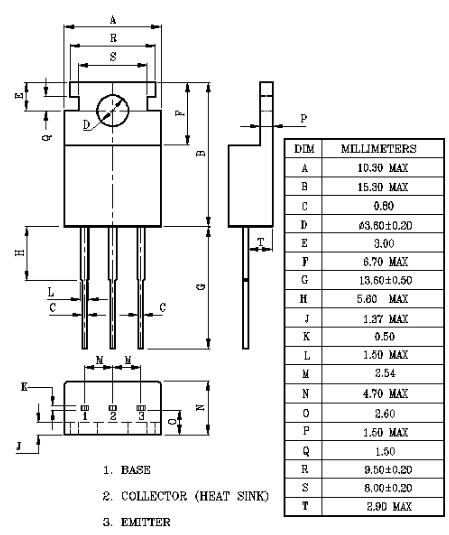

1、基集
2、集电极
3、发射极
（一）

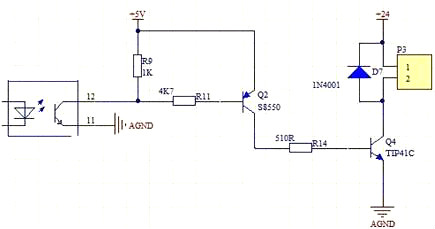

当PB01端输出1时，也便是光耦管停止（或开路），则Q2肯定停止，Q4跟从停止（继电器断电）；当PB01端输出0时，也便是光耦管导通（或短路），则Q2必将导通，Q4也导通（继电器加电）；为了节制不变，必须给Q2供给靠得住的集电极电流，便是加个集电极电阻（一端间接接地），如陈坚道师长教师给的阿谁图。由于你用了个大功率管，也不晓得你继电器电流须要多大，若是Q4基极电流不够，能够去掉R14（即短路掉），R11的值减小些以加大Q2集电极电流。
（二）
