电压是电路中自在电荷定向挪动构成电流的缘由。
电势差（电压差）的界说：
电荷q 在电场中从A点挪动到B点，电场力所做的功WAB与电荷量q 的比值，叫做AB两点间的电势差（AB两点间的电势之差，也称为电位差），用UAB表现，则有公式：
此中，WAB为电场力所做的功，q为电荷量。
同时也能够操纵电势如许界说
若是电压的巨细及标的目的都不随时候变更，则称之为稳恒电压或恒定电压，简称为直流电压，用大写字母U表现。若是电压的巨细及标的目的随时候变更，则称为变更电压。对电路阐发来讲，一种最为主要的变更电压是正弦交换电压(简称交换电压)，其巨细及标的目的均随时候按正弦纪律作周期性变更。交换电压的刹时值要用小写字母u或u(t)表现。在电路中供给电压的装配是电源。
单元：
电压在国际单元制中的主单元是伏特（V），简称伏，用标记V表现。
1伏特即是对每1库仑的电荷做了1焦耳的功，即1 V = 1 J/C。强电压经常使用千伏(kV)为单元，强大电压的单元能够用毫伏(mV)微伏(μv)。
它们之间的换算干系是：
电流是导体中的自在电荷在电场力的感化下做有法则的定向活动就构成了-电流。
电源的电动势构成了电压，继而产生了电场力，在电场力的感化下，处于电微安(μA)1A=1 000mA=1 000 000μA，电学上划定：正电荷定向活动的标的目的为电流标的目的。金属导体中电流微观抒发式I=nesv,n为单元体积内自在电子数，e为电子的电荷量，s为导体横截面积，v为电荷速率。
大天然有良多种承载电荷的载子，比方，导电体内可挪动的电子、电解液内的离子、等离子体内的电子和离子、强子内的夸克。这些载子的挪动，构成了电流。
国际单元制中电流的根基单元是安培。 1安培界说为：在真空中相距为1米的两根无穷长平行直导线，通以相称的恒定电流，当每米导线上所受感化力为2×10-7 N时，各导线上的电流为1安培。
电压电流的超前与滞后剖析，由于Sin[ωt]在求导或积分后会呈现Sin[ωt±90°]，以是对接上了正弦波的电感、电容，横坐标为ωt时能够察看到波形超前滞后的景象，间接从静态的函数图上看不太轻易懂得，以是上面的动图会比拟直观的懂得。

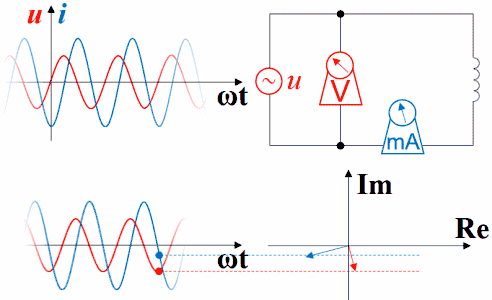

下图是电感的，用白色表现电压，蓝色表现电流。若是接上抱负的直流电压表、直流电流表，能够察看到电压的变更超前于电流，电流的变更滞后于电压。时候增添时，纵坐标轴实时候原点会跟着波形一路往左挪动。

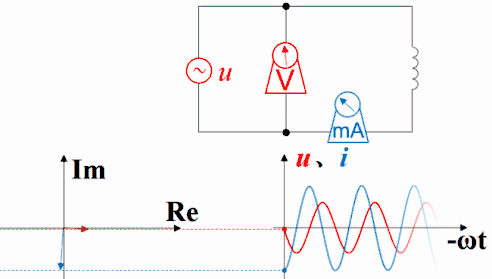

若是把波形画在矢量图右方，便是上面这类动画，但横坐标右方是曩昔存在的波形，指向曩昔，是-ωt。固然波形反曩昔了，但电压的变更依然超前于电流，电流的变更依然滞后于电压。时候原点一向跟着波形往右方挪动，函数图中的纵坐标轴并未与横坐标交于原点，交点所代表的时候一向在增添。若是不注重，超前滞后的判定很轻易犯错。

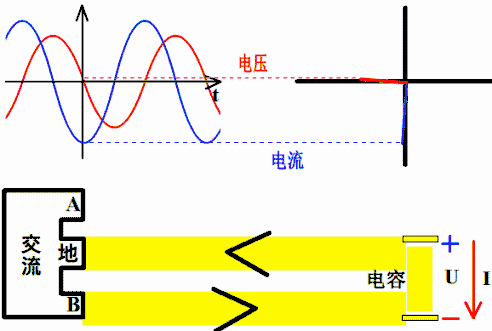

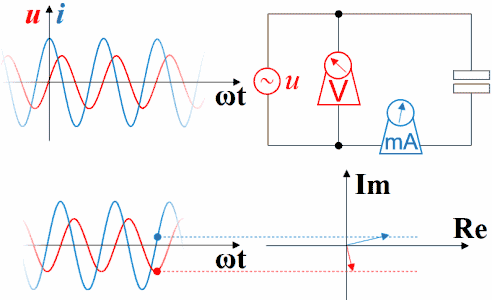

懂得超前滞后这一观点用相量图是最好的，从丈量数据来察看或从静态波形上察看都不太直观并且轻易犯错。下图是电容的。电压的变更滞后于电流，电流的变更超前于电压。坐标系右方是将来，左方是曩昔。

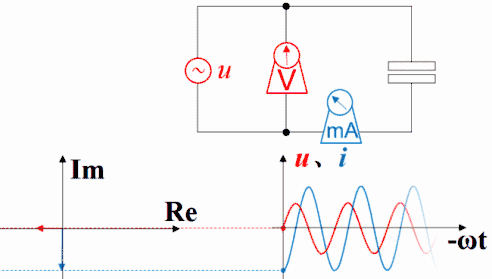

横坐标是-ωt时，电容的电压的变更依然滞后于电流，电流的变更依然超前于电压。由于此坐标系左方是将来，而右方是曩昔。

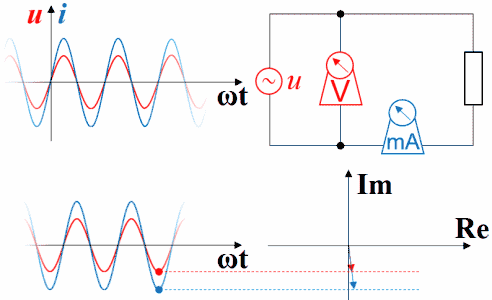

下图是电阻的。电压函数电流函数同相。

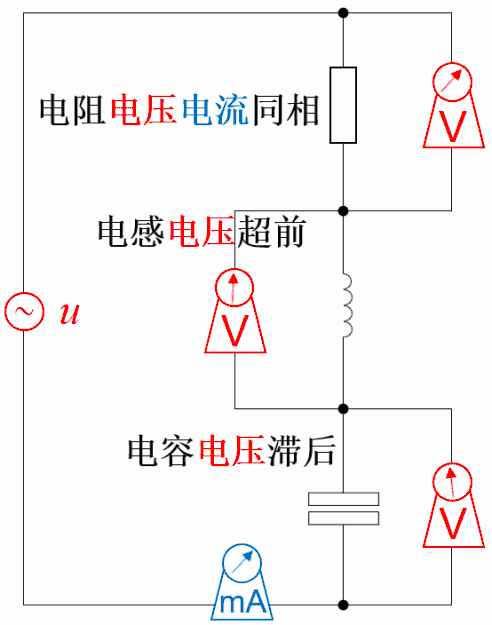

下图是三者串连的环境，没画相量图和波形图。但从指针的变更能够判定：电流不异时，电感和电容的电压函数反相。
没画总电压，由于总电压有能够超前于总电流，也有能够滞后于总电流，也有能够二者同相，同相时为谐振状况。
之前还做过这类，元件右侧标的是电压电流的参考标的目的。用差别的色彩描写电压的巨细，蓝色>黄色>白色；用差别的粗细和箭头描写电流的巨细和标的目的，并且把电感、电容充能的结果也做出来了，电流最大时电感磁场能最大，电容电场能最小。
可是，就诠释超前滞后这一观点的话，指针表的动画更直观。
电压是产生电流的缘由，以是说电压的感化是产生电流。
电流的感化是将电能转化为别的能量。如电灯可将电能转化为光能、热能；机电可将电能转化为机器能和热能等。
电压高了产生的电流也会增大，电流大了电能转化为别的能量就会增加。电源的电动势构成了电压，继而产生了电场力，在电场力的感化下，处于电场内的电荷产生定向挪动，构成了电流。每秒经由过程1库仑的电量称为1「安培」（A）。安培是国际单元制中所有电性的根基单元。
