MOS管的根本选型

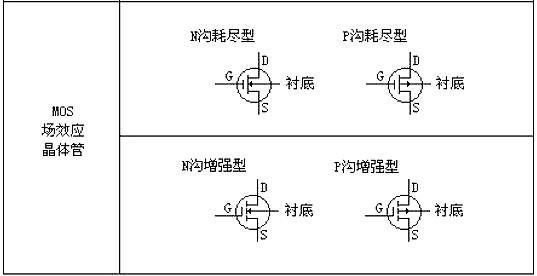

MOS管有两大范例：N 沟道和 P 沟道。在功率体系中，MOS管可被当作电气开关。当在 N 沟道MOS管的栅极和源极间加上正电压时，其开关导通。导通时，电流可经开关从漏极流向源极。漏极和源极之间存在一个内阻，称为导通电阻 RDS(ON)。必须清晰MOS管的栅极是个高阻抗端，是以，老是要在栅极加上一个电压。若是栅极其悬空，器件将不能按设想企图任务，并能够在不得当的时辰导通或封闭，致使体系发生潜伏的功率消耗。当源极和栅极间的电压为零时，开关封闭，而电流遏制经由过程器件。固然这时候器件已封闭，但依然有细小电流存在，这称之为泄电流，即 IDSS。
作为电气体系中的根基部件，工程师若何按照参数做出准确挑选呢？本文将会商若何经由过程四步来挑选准确的MOS管。
为设想挑选准确器件的第一步是决议接纳 N 沟道仍是 P 沟道MOS管。在典范的功率利用中，当一个MOS管接地，而负载毗连到支线电压上时，该MOS管就组成了高压侧开关。在高压侧开关中，应接纳 N 沟道MOS管，这是出于对封闭或导通器件所需电压的斟酌。当MOS管毗连到总线及负载接地时，就要用高压侧开关。凡是会在这个拓扑中接纳 P 沟道MOS管，这也是出于对电压驱动的斟酌。
额外电压越大，器件的本钱就越高。按照理论经历，额外电压该当大于支线电压或总线电压。如许才能供给充足的掩护，使MOS管不会生效。就挑选MOS管而言，必须肯定漏极至源极间能够蒙受的最大电压，即最大 VDS。设想工程师须要斟酌的其余宁静身分包含由开关电子装备(如机电或变压器)引发的电压瞬变。差别利用的额外电压也有所差别；凡是，便携式装备为 20V、FPGA 电源为20～30V、85～220VAC 利用为 450～600V。
在持续导通形式下，MOS管处于稳态，此时电流持续经由过程器件。脉冲尖峰是指有大量电涌(或尖峰电流)流过器件。一旦肯定了这些前提下的最大电流，只要间接挑选能蒙受这个最大电流的器件便可。
MOS管器件的功率耗费可由 Iload2×RDS(ON)计较，由于导通电阻随温度变更，是以功率耗费也会随之按比例变更。对便携式设想来讲，接纳较低的电压比拟轻易(较为遍及)，而对产业设想，可接纳较高的电压。注重 RDS(ON)电阻会跟着电流轻细回升。对 RDS(ON)电阻的各类电气参数变更可在制作商供给的手艺材料表中查到。
须要提示设想职员，普通来讲 MOS 管规格书标注的 Id 电流是 MOS 管芯片的最大常态电流，现实利用时的最大常态电流还要受封装的最大电流限定。是以客户设想产物时的最大利用电流设定要斟酌封装的最大电流限定。
倡议客户设想产物时的最大利用电流设定更首要的是要斟酌 MOS 管的内阻参数。
设想职员必须斟酌两种差别的情况，即最坏情况和实在情况。倡议接纳针对最坏情况的计较成果，由于这个成果供给更大的宁静余量，能确保体系不会生效。在MOS管的材料表上另有一些须要注重的丈量数据；比方封装器件的半导体结与情况之间的热阻，和最大的结温。
开关消耗实在也是一个很首要的目标。从下图能够看到，导通刹时的电压电流乘积相称大。
必然水平上决议了器件的开关机能。不过，若是体系对开关机能请求比拟高，能够挑选栅极电荷 QG 比拟小的功率MOSFET。
饱和漏极电流IDSS它可界说为：当栅、源极之间的电压即是零，而漏、源极之间的电压大于夹断电压时，对应的漏极电流。
夹断电压UP它可界说为：当UDS必然时，使ID减小到一个细小的电流时所需的UGS。
开启电压UT它可界说为：当UDS必然时，使ID达到某一个数值时所需的UGS。
交换参数可分为输入电阻和低频互导2个参数，输入电阻普通在几十千欧到几百千欧之间，而低频互导普通在非常之几至几毫西的规模内，特别的可达100mS，乃至更高。
低频跨导gm它是描写栅、源电压对漏极电流的节制感化。
极间电容MSO管三个电极之间的电容，它的值越小表现管子的机能越好。
①最大漏极电流是指管子一般任务时漏极电流许可的下限值，
②最大耗散功率是指在管子中的功率，遭到管子最高任务温度的限定，
③最大漏源电压是指发生在雪崩击穿、漏极电流起头急剧回升时的电压，
④最大栅源电压是指栅源间反向电流起头急剧增添时的电压值。
除以上参数外，另有极间电容、高频参数等其余参数。
漏、源击穿电压当漏极电流急剧回升时，发生雪崩击穿时的UDS。
栅极击穿电压结型MOS管一般任务时，栅、源极之间的PN结处于反向偏置状况，若电流太高，则发生击穿景象。
1、IDSS—饱和漏源电流。是指结型或耗尽型绝缘栅MOS管中，栅极电压UGS=0时的漏源电流。
2、UP—夹断电压。是指结型或耗尽型绝缘栅MOS管中，使漏源间刚停止时的栅极电压。
3、UT—开启电压。是指加强型绝缘栅场效管中，使漏源间刚导通时的栅极电压。
4、gM—跨导。是表现栅源电压UGS—对漏极电流ID的节制才能，即漏极电流ID变更量与栅源电压UGS变更量的比值。gM是权衡MOS管缩小才能的首要参数。
5、BUDS—漏源击穿电压。是指栅源电压UGS必然时，MOS管一般任务所能蒙受的最大漏源电压。这是一项极限参数，加在MOS管上的任务电压必须小于BUDS。
6、PDSM—最大耗散功率。也是一项极限参数，是指MOS管机能稳定坏时所许可的最大漏源耗散功率。利用时，MOS管现实功耗应小于PDSM并留有必然余量。7、IDSM—最大漏源电流。是一项极限参数，是指MOS管一般任务时，漏源间所许可经由过程的最大电流。MOS管的任务电流不应跨越IDSM。
