IC集成电路黑白判定体例

IC集成电路剖析

集成电路是一种微型电子器件或部件。接纳必然的工艺，把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一路，建造在一小块或几小块半导体晶片或介质基片上，而后封装在一个管壳内，成为具备所需电路功效的微型布局；此中一切元件在布局上已构成一个全体，从而使电子元件向着细小型化、低功耗和高靠得住性方面迈进了一大步。它在电路顶用字母“ic”（也有用笔墨标记“n”等）表现。

IC集成电路利用

IC集成电路不只在工、民用电子装备如收录机、电视机、计较机等方面获得普遍的利用，同时在军事、通信、遥控等方面也获得普遍的利用。

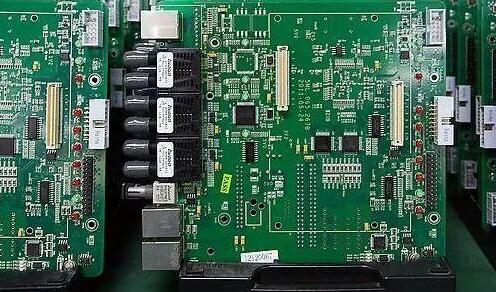

IC集成电路黑白判定体例

一、不在路检测

IC集成电路黑白判定体例，这类体例是在ｉｃ未焊入电路时停止的，普通环境下可用万用表丈量各引脚对应于接地引脚之间的正、反向电阻值，并和无缺的ｉｃ停止较。

二、在路检测

这是一种经由过程万用表检测ic各引脚在路（ic在电路中）直流电阻、对地交直流电压和总任务电流的检测体例。这类体例降服了代换实验法须要有可代换ic的规模性和拆ic的费事，是检测ic最常用和合用的体例。

直流任务电压丈量

这是一种在通电环境下，用万用表直流电压挡对直流供电电压、核心元件的任务电压停止丈量；检测ｉｃ各引脚对地直流电压值，并与普通值相较，进而紧缩毛病规模，出破坏的元件。

丈量时要注重以下八：

(1)万用表要有充足大的内阻，少要大于被测电路电阻的１０倍以上，以避免形成较大的丈量偏差。

(2)凡是把各电位器旋到中间地位，若是是电视机，旌旗灯号源要接纳规范彩条旌旗灯号产生器。

（3）表笔或探头要接纳防滑办法。因任何刹时短路都等闲破坏ｉｃ。可接纳以下体例避免表笔滑动：取一段自行车用气门心套在表笔尖上，并长出表笔尖约０．５ｍｍ摆布，这既能使表笔尖杰出地与被测试点打仗，又能有用避免打滑，即便碰上临近点也不会短路。

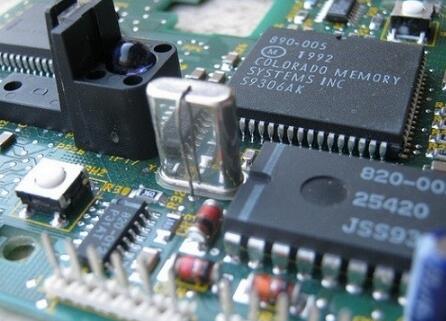

IC集成电路黑白判定体例

(4)当测得某一引脚电压与普通值不符时，应按照该引脚电压对ｉｃ普通任务有没有主要影响和其余引脚电压的响应变更停止阐发，能判定ｉｃ的黑白。

(5)ｉｃ引脚电压会受核心元器件影响。当核心元器件产生泄电、短路、开路或变值时，或核心电路毗连的是一个阻值可变的电位器，则电位器滑动臂所处的地位差别，城市使引脚电压产生变更。

(6)若ｉｃ各引脚电压普通，则普通以为ｉｃ普通；若ｉｃ局部引脚电压非常，则应从偏离普通值最大处动手，查抄核心元件有没有毛病，若无毛病，则ｉｃ很能够破坏。

(7)对静态领受装配，如电视机，在有没有旌旗灯号时，ｉｃ各引脚电压是差别的。如发明引脚电压不该变更的反而变更大，该随旌旗灯号巨细和可调元件差别地位而变更的反而不变更，便可肯定ｉｃ破坏。

(8)对多种任务体例的装配，如录相机，在差别任务体例下，ｉｃ各引脚电压也是差别的。

交换任务电压丈量法

为了把握ｉｃ交换旌旗灯号的变更环境，能够用带有ｄｂ插孔的万用表对ｉｃ的交换任务电压停止类似丈量。检测时万用表置于交换电压挡，正表笔拔出ｄｂ插孔；对无ｄｂ插孔的万用表，须要在正表笔串接一只０．１～０．５μｆ隔直电容。该法合用于任务频次较低的ｉｃ，如电视机的视频缩小级、场扫描电路等。由于这些电路的固有频次差别，波形差别，以是所测的数据是类似值，只能供参考。
