电压互感器，和变压器近似，是用来变更线路上的电压的仪器。可是变压器变更电压的目标是为了保送电能，是以容量很大，普通都是以千伏安或兆伏安为计较单元；而电压互感器变更电压的目标，首要是用来给丈量仪表和继电掩护装配供电，用来丈量线路的电压、功率和电能，或用来在线路发生毛病时掩护线路中的珍贵装备、机电和变压器，是以电压互感器的容量很小，普通都只要几伏安、几十伏安，最大也不跨越一千伏安。词条先容了其根基布局、任务事理、首要范例、接线体例、注重事变、很是与处置、和铁磁谐振等。
电压互感器的常常利用接线体例有以下几种：
（1）单项式接线，能够用于丈量35kV及以下中性点不间接接地体系的线电压或110kV以上中性点间接接地体系的绝对地电压。
（2）V/V接线是将两台全绝缘单相电压互感器的凹凸压绕组别离接于相与相之间构成不完整三角形。这类体例常常利用语中性点不接地或经消弧线圈接地的35kV及以下的高压三相体系中，出格是10kV的三相体系中。
（3）用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线情势，普遍利用于3~220KV体系中，其二次绕组用于丈量相间电压和绝对地电压，赞助二次绕组接成启齿三角形，供接入交换电网绝缘监督仪表和继电器用。用一台三相五柱式电压互感器取代上述三个单相三绕组电压互感器构成的接线，除铁芯外，其情势与图3根基不异，普通只用于3~15KV体系。
（4）三相三绕组五柱式电压互感器，其一次绕组和主二次绕组接成星形，并且中性点接地，赞助二次绕组接成启齿三角形。故此种电压互感器能够丈量线电压和绝对地电压，赞助二次绕组能够参与交换电网绝缘监督用的继电器和旌旗灯号唆使器。
电流互感器是按照电磁感到事理将一次侧大电流转换成二次侧小电流来丈量的仪器。电流互感器是由闭合的死心和绕组构成。它的一次侧绕组匝数很少，串在须要丈量的电流的线路中。
是以它常常有线路的全数电流流过，二次侧绕组匝数比拟多，串接在丈量仪表和掩护回路中，电流互感器在任务时，它的二次侧回路一直是闭合的，是以丈量仪表和掩护回路串连线圈的阻抗很小，电流互感器的任务状况靠近短路。电流互感器是把一次侧大电流转换成二次侧小电流来丈量 ，二次侧不可开路。
在发电、变电、输电、配电和用电的线路中电流巨细差异，从几安到几万安都有。为便于丈量、掩护和节制须要转换为比拟同一的电流，别的线路上的电压普通都比拟高如间接丈量长短常风险的。电流互感器就起到电流变更和电气断绝感化。
对指针式的电流表，电流互感器的二次电流大大都是安培级的（如5A等）。对数字化仪表，采样的旌旗灯号普通为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，首要起大互感器与采样之间的桥梁感化。
微型电流互感器也有人称之为“仪用电流互感器”。（“仪用电流互感器”有一层寄义是在尝试室利用的多电流比紧密电流互感器，普通用于扩展仪表量程。）
电流互感器与变压器近似也是按照电磁感到事理任务，变压器变更的是电压而电流互感器变更的是电流罢了。电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、低级绕组）；接丈量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。
电流互感器一次绕组电流I1与二次绕组I2的电流比，叫现实电流比K。电流互感器在额外电流下任务时的电流比叫电流互感器额外电流比，用Kn表现。
Kn=I1n/I2n
电流互感器（Current transformer 简称CT）的感化是能够把数值较大的一次电流经由过程必然的变比转换为数值较小的二次电流，用来停止掩护、丈量等用处。如变比为400/5的电流互感器，能够把现实为400A的电流改变为5A的电流。
咱们都晓得电压互感器不能短路运转，而电流互感器不能开路运转，电压互感器一旦短路或电流互感器一旦开路运转都将破坏互感器或发生风险。
从事理上讲，咱们都晓得不管是电压互感器仍是电流互感器都是变压器，只是存眷的参数不一样。那末为甚么一样是变压器一个不能短路运转一个不能开路运转呢？

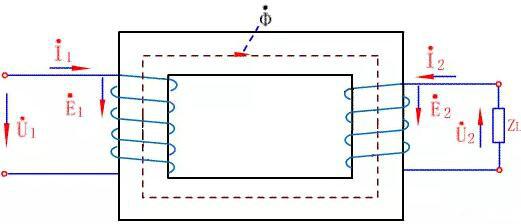

变压器事理图
一般运转时，电压互感器二次线圈相称于开路，阻抗ZL很大，若二次回路短路时，阻抗ZL敏捷减小到几近为零，这时候二次回路会发生很大的短路电流，将破坏二次装备乃至危及人身宁静。电压互感器能够在二次侧装设熔断器以掩护其本身不因二次侧短路而破坏。在能够的环境下，一次侧也应装设熔断器以掩护高压电网不因互感器高压绕组或引线毛病危及一次体系的宁静。
电流互感器在一般运转时，阻抗ZL很小，相称于二次线圈在短路状况下运转。二次电流发生的磁通势对一次电流发生的磁势起去磁感化， 励磁电流甚小，铁芯中的总磁通很小，二次绕组的感到电动势不跨越几十伏。若是二次侧开路，二次电流即是零，去磁感化消逝，可是一次线圈的ε1坚持稳定，其一次电流完整变为励磁电流，引发铁芯内磁通量Φ剧增，铁芯处于高度饱和状况，加上二次绕组的匝数良多，就会在二次绕组两头发生很高(乃至可达数千伏)的电压，岂但能够破坏二次绕组的绝缘，并且将严峻危及人身宁静。是以，电流互感器二次侧开路是绝对不许可的。
电压互感器和电流互感器事理上都是变压器，电压互感器存眷电压的变更，电流互感器存眷电流的变更。那末为甚么一样是变压器，电流互感器不能开路运转，电压互感器不能短路运转呢？
在一般运转时，ε1和ε2坚持稳定。电压互感器一次侧并联在回路中，电压绝对较高，电流很是小，一般运转时二次侧的电流也很是小几近为0，在二次回路中与开路无穷大阻抗构成一个绝对均衡。当二次侧阻抗敏捷减小到短路时，由于ε2坚持稳定，必将会致使二次电流敏捷增大，烧坏二次线圈。
一样的事理，在一般运转时，ε1和ε2坚持稳定。电流互感器一次侧串连在回路中，电流绝对较高，电压很是小，一般运转时二次侧的电压也很是小几近为0，在二次回路中与短路无穷小阻抗构成一个均衡。当二次回路阻抗敏捷增大到开路时，二次电流敏捷降为0，一次电流全数转化为励磁电流，致使磁通敏捷增大到达饱和烧坏互感器。
以是一样的变压器，利用差别，成果也会不一样。
