**DFN56 DFN33**

MOS管封装情势

本文首要是报告DFN5*6 DFN3*3 MOS管封装概况及型号，若有须要请接洽咱们，咱们将真挚为您办事。MOSFET芯片在建造完成以后,须要给MOSFET芯片加上一个外壳,即MOS管封装。MOSFET芯片的外壳具备撑持、掩护、冷却的感化,同时还为芯片供给电气毗连和断绝,以便MOSFET器件与别的元件构成完全的电路。按照装置在PCB 体例来辨别,MOS管封装首要有两大类:拔出式(Through Hole)和外表贴装式(Surface Mount)。拔出式便是MOSFET的管脚穿过PCB的装置孔焊接在PCB 上。外表贴裝则是MOSFET的管脚及散热法兰焊接在PCB外表的焊盘上。

MOS管的感化是甚么

MOS管对全部供电体系而言起着稳压的感化。今朝板卡上所接纳的MOS管并不是太多,普通有10个摆布,首要缘由是大局部MOS管被整合到IC芯片中去了。因为MOS管首要感化是为配件供给不变的电压,以是它普通操纵在CPU、GPU 和插槽等四周。MOS管普通是以高低两个构成一组的情势呈现板卡上。

DFN封装

DFN/QFN是一种最新的的电子封装工艺，ON Semiconductor公司的各类元器件都接纳了进步前辈的双边或方形扁平无铅封装（DFN/QFN）。

DFN/QFN平台是最新的外表贴装封装手艺。印刷电路板（PCB）的装置垫、阻焊层和模版款式设想和组装进程，都须要遵守响应的准绳。 DFN/QFN封装概述 DFN/QFN平台具备多功效性，能够让一个或多个半导体器件在无铅封装内毗连。下图就展现出了这一封装的矫捷性。

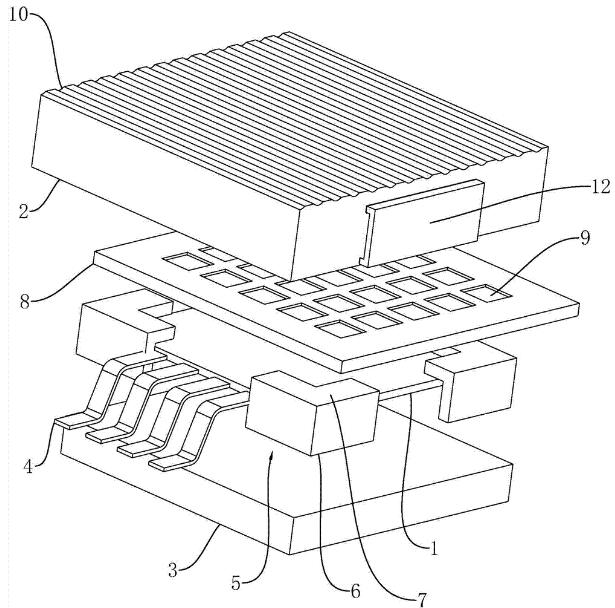

DFN封装的建造体例

DFN5*6,DFN3*3

本适用新型触及电子封装范畴，更具体地说它触及一种DFN封装。

现阶段MOS管封装内阻绝对较高，散热差。操纵新型的超薄DFN封装布局能够大大下降内阻，散热机能获得大幅度晋升，操纵范畴更加普遍。

今朝，现有手艺中请求号为请求发布号为 CN102842550A的中国专利文件公然了一种功率MOSFET芯片的DFN封装布局，其经由过程设置散热区而后在散热区与芯片之间设置软焊料层毗连从而将芯片上热量导出散热。

该现有手艺首要经由过程与外界的情况打仗停止散热，可是该现有手艺的散热布局与外界打仗的面积无限是以散热机能较为普通。

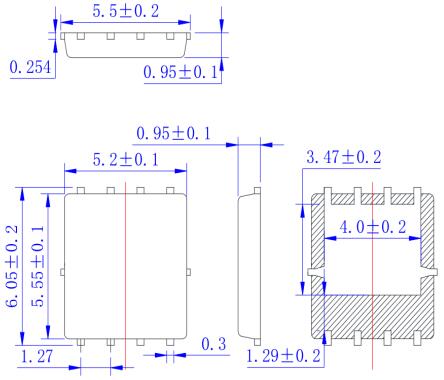

**DFN5*6封装尺寸外表图**

DFN5*6,DFN3*3

**DFN5*6封装型号**

Part Numbe	ID（A）	VDSS（v）	RDS（Ω）（MAX）	RDS（Ω）（TYP）	ciss
Part Numbe	ID（A）	VDSS（v）	RDS（Ω）（MAX）	RDS（Ω）（TYP）	pF
KIA100N03A	90	30	0.004	0.0031	2200
KNY3303A	90	30	0.004	0.0031	2200
KNY3103A	110	30	0.0026	0.0019	3650

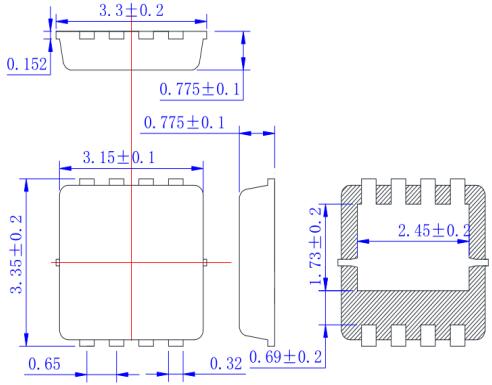

**DFN3*3封装尺寸及外表图**

DFN5*6,DFN3*3

**DFN56与DFN33封装MOS管厂家**

DFN5*6与DFN3*3封装MOS管厂家，KIA半导体开启了前行之路，注册资金1000万，办公地区达1200平方，已具有了自力的研发中间，研发职员以来自韩国(台湾)超一流团队，能够疾速按照客户操纵范畴的特性来设想计划，同时引进多台外洋进步前辈装备，营业含括功率器件的直流参数检测、雪崩能量检测、靠得住性尝试、体系阐发、生效阐发等范畴。壮大的研发平台，使得KIA在工艺制作、产物设想方面具有常识产权35项，并把握多项场效应管焦点制作手艺。自立研发已成了企业的焦点合作力。
